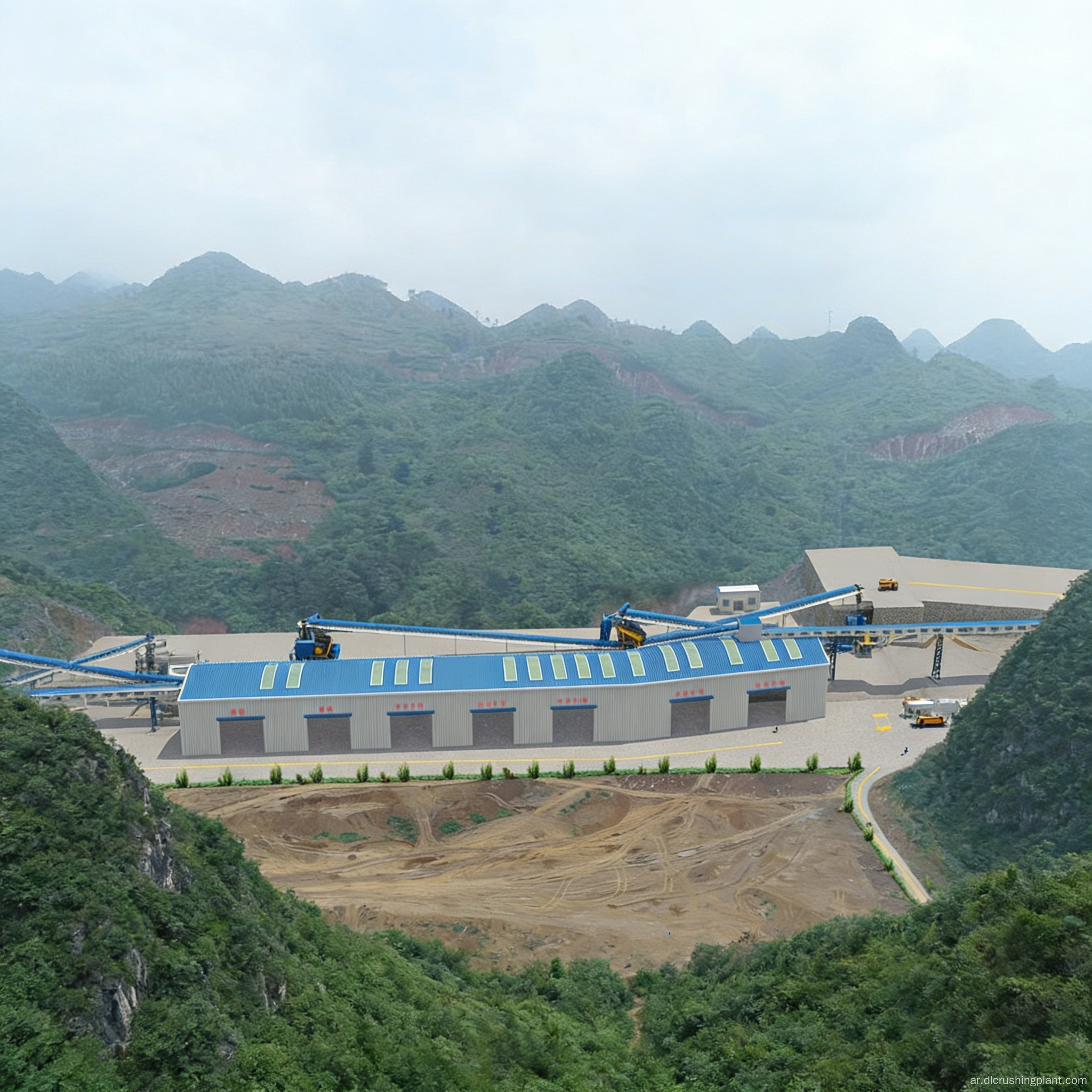

نظام تكسير وغربلة الحجر الجيري عالي السعة، معالجة بمطرقة ثقيلة وممر واحد، إعادة تدوير الدائرة المغلقة

خط إنتاج الركام الناعم من الحجر الجيري الصناعي

نظرة عامة على مشروع خط إنتاج الحجر الجيري

هذا الحل عبارة عن نظام إنتاج إجمالي ناعم من الحجر الجيري بسعة تتراوح من 1000 إلى 1200 طن متري في الساعة. إنها تستخدم كسارة مطرقة PCZ1820 للخدمة الشاقة لمرحلة واحدة، معالجة بممر واحد، مدمجة مع ست شاشات اهتزازية ثلاثية الأسطح من سلسلة YKZ (أربع وحدات 3YKZ3070 ووحدتان 3YKZ3080) للغربلة على مرحلتين، مما ينتج ست فئات من المنتجات النهائية: خمس درجات إجمالية (4-8 مم، 2-4 مم، 1-3 مم، 1-2 مم، و0.5-1 مم) ومسحوق الحجر الجيري. تحل عملية التكسير ذات الوحدة الواحدة محل التكوين التقليدي ذي المرحلتين للتكسير الأولي والثانوي، مما يؤدي إلى تبسيط العملية مع تقليل استثمار رأس المال واستهلاك الطاقة. نظرًا لأن أسواق البنية التحتية ومواد البناء تفرض متطلبات صارمة بشكل متزايد على حجم جزيئات الركام الدقيقة، فإن الإنتاج المتزامن لفئات منتجات متعددة يلبي احتياجات التطبيقات المختلفة، بما في ذلك الخرسانة الجاهزة والملاط الجاف وركام الأسفلت. ومن أبرز المزايا الرئيسية هو نظام إعادة التدوير ذو الدائرة المغلقة للكسارة ذات المطرقة المفردة، والذي يضمن إمكانية التحكم في حجم جسيمات الإخراج، بينما يتيح التكوين ذو المرحلتين والست شاشات إمكانية التصنيف الدقيق خطوة بخطوة، مما يؤدي إلى منتجات نهائية ذات شكل جسيم ممتاز وتدرج مستقر.

خط إنتاج الحجر الجيري حسب الطلب تدفق العملية

يتم تفريغ كتل الحجر الجيري الكبيرة بواسطة الشاحنات القلابة في القادوس، حيث تقوم وحدة التغذية الاهتزازية ZGC2050 بتغذية المواد بشكل منتظم ومستمر إلى الكسارة المطرقة الثقيلة PCZ1820 للتكسير الأولي. يتم بعد ذلك نقل المواد المكسرة عبر الحزام الناقل الرئيسي إلى منخلين اهتزازيين 3YKZ3080 للغربلة الأولية، حيث يتم فصل الركام النهائي بقطر 4-8 مم و2-4 مم. يتم إرجاع المواد كبيرة الحجم التي يزيد حجمها عن 80 مم إلى الكسارة عبر ناقل إرجاع لإعادة التكسير. يتم دمج المواد ذات الحجم الأصغر من 40 مم مع المواد المعاد سحقها وتغذيتها في أربع شاشات اهتزازية 3YKZ3070 للغربلة الثانوية الدقيقة، مما ينتج ثلاث درجات من الركام الناعم (1-3 مم، 1-2 مم، و0.5-1 مم) بالإضافة إلى مسحوق الحجر. يتم نقل المنتجات النهائية من كل درجة عبر سيور ناقلة إلى صوامع التخزين. يتم تركيب مجمعات الغبار النفاثة النبضية عند مدخل تغذية الكسارة وكل مخرج تفريغ الشاشة، ويتم إحاطة أحزمة النقل الرئيسية ونقاط النقل للتحكم في انبعاثات الغبار.

نطاق خدمة EPC لخط إنتاج الحجر الجيري

نحن نقدم خدمة متكاملة EPC متكاملة تغطي كل شيء بدءًا من مسح المصادر المعدنية، وتصميم العمليات، والتصنيع وتوريد مجموعة كاملة من المعدات، والتركيب والتشغيل، إلى تدريب الموظفين والتشغيل والصيانة بالاستعانة بمصادر خارجية. تشتمل المعدات على مغذيات اهتزازية من سلسلة ZGC، وكسارات مطرقة ثقيلة من سلسلة PCZ، وشاشات اهتزازية متعددة الطبقات من سلسلة YKZ، وناقلات حزامية من النوع الصندوقي المغلق بالكامل، وأنظمة جمع الغبار في الكيس النبضي، وصوامع تخزين المنتج النهائي، وأنظمة التحكم الكهربائية المركزية. مدة تنفيذ المشروع من أربعة إلى ستة أشهر. يتم توفير الدعم الفني وتوريد قطع الغيار مجانًا خلال فترة الضمان، ويمكن للمهندسين أن يتمركزوا في الموقع للتشغيل والصيانة.

دراسة حالة مشروع خط إنتاج الحجر الجيري

تم تنفيذ مشروع توريد الركام من الحجر الجيري في مقاطعة البنجاب بباكستان لصالح أحد الموردين المحليين الرئيسيين لمواد البنية التحتية والمسؤول عن توريد الركام لمشاريع الطرق السريعة وبناء المباني على طول الممر الاقتصادي الصيني الباكستاني. كان العميل يحتاج إلى نظام سحق وغربلة قادر على الإنتاج المستقر ودرجات المنتجات المتعددة. بعد أن دخل خط الإنتاج الذي قمنا بتسليمه 1000 طن متري يوميًا حيز التشغيل، تم توفير ستة درجات من المنتجات النهائية في وقت واحد لمصانع الخرسانة الجاهزة، ومصانع الملاط الجاف، ومصانع خلط الأسفلت. ومن بين هذه المواد، ملأ الركام الناعم بقطر 0.5-1 مم فجوة سوقية للرمل المستخدم في الملاط الجاف المحلي. بعد عام ونصف من التشغيل، تجاوز إجمالي توافر المعدات في الخط 91%، كما أدى حل التكسير بوحدة واحدة إلى تقليل الاستثمار في المعدات بنسبة 25% تقريبًا مقارنة بعملية التكسير على مرحلتين.

تعليقات العملاء (باللغة الإنجليزية): "كان إعداد الكسارة ذات المطرقة المفردة خيارًا ذكيًا لميزانيتنا. نحصل على ستة أحجام مجمعة مختلفة من خط واحد، وقد حظي الجزء 0.5-1 مم بشعبية كبيرة لدى منتجي الملاط الجاف في منطقتنا. وبعد 18 شهرًا، لا تزال الكسارة تعمل بقوة بأقل قدر من التآكل. تعامل فريق EPC مع كل شيء بدءًا من التصميم وحتى التشغيل، وكان التدريب في الموقع شاملاً وعمليًا."

الأسئلة الشائعة حول خط إنتاج الحجر الجيري

س: هل يمكن للكسارة المطرقة المفردة تلبية متطلبات حجم الجسيمات لستة درجات من المنتجات؟

ج: نعم. تسمح الكسارة المطرقة PCZ1820 للخدمة الشاقة بالتحكم في حجم جسيمات الإخراج. كسارة المطرقة أحادية المرحلة ونظام الغربلة بالاشتراك مع مرحلتين من ستة شاشات اهتزازية للتصنيف خطوة بخطوة وإعادة تدوير الدائرة المغلقة، فإن حجم الجسيمات لكل درجة منتج يتوافق باستمرار مع المعايير.

س: بدون كسارة التشكيل، ما هو الشكل الجسيمي للمنتج النهائي؟

ج: إن الكسارات المطرقة الثقيلة من سلسلة PCZ لديها قدرات تشكيل مدمجة. توريد ركام الحجر الجيري بأحجام مختلفة يتميز الناتج بشكل جسيم موحد بحواف متعددة وبحد أدنى من الجسيمات التي تشبه الإبرة أو القشرية، مما يلبي متطلبات شكل الجسيمات للخرسانة التجارية وركام الأسفلت.

س: هل يمكن تعديل نسبة مسحوق الحجر؟

ج: نعم. من خلال ضبط عرض فتحة التفريغ للكسارة المطرقة وتكوين الشاشة، يمكن التحكم في نسبة مسحوق الحجر المنتج بمرونة لتلبية متطلبات العملاء المختلفة لمحتوى المسحوق. خط إنتاج تصنيف المواد الدقيقة الصناعية.
