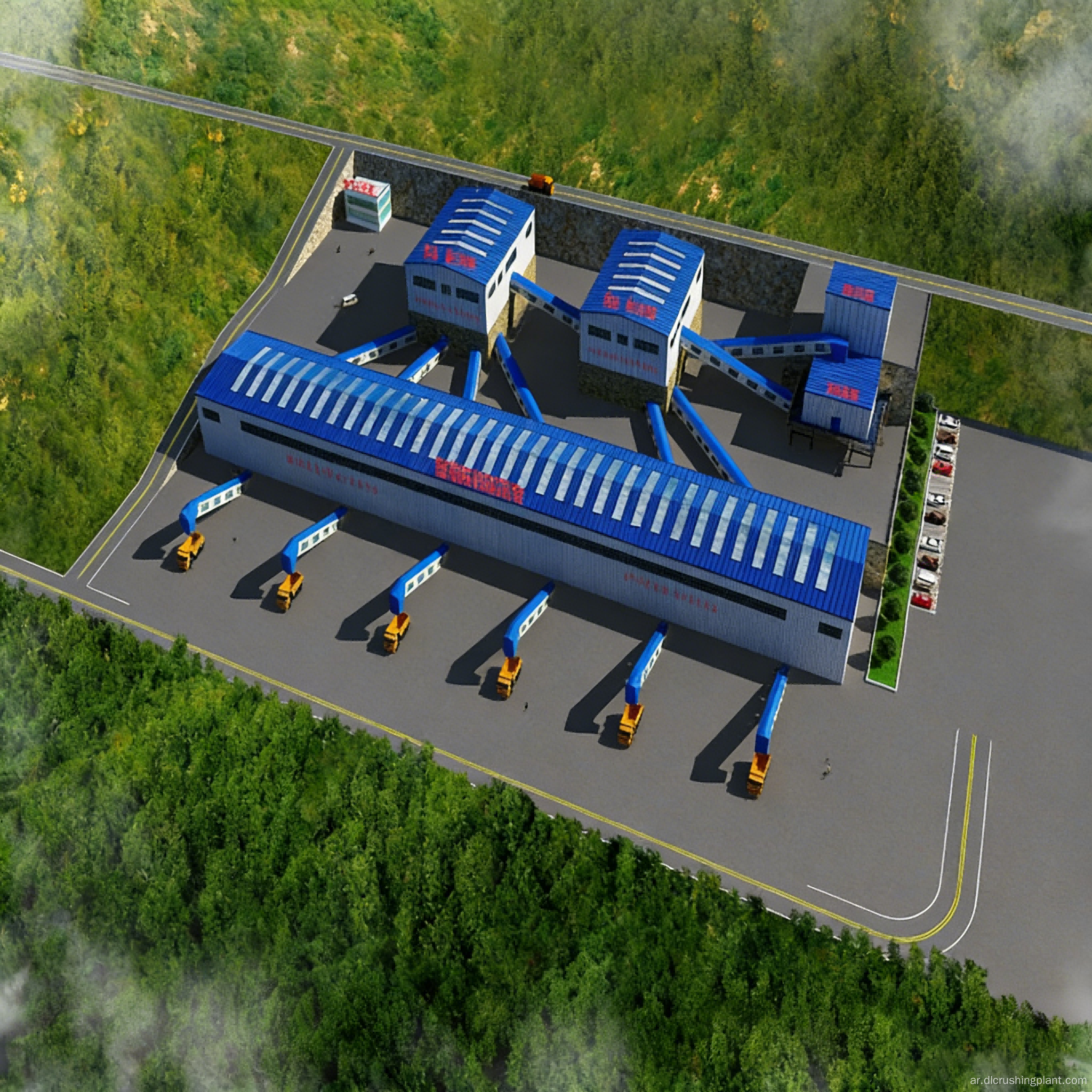

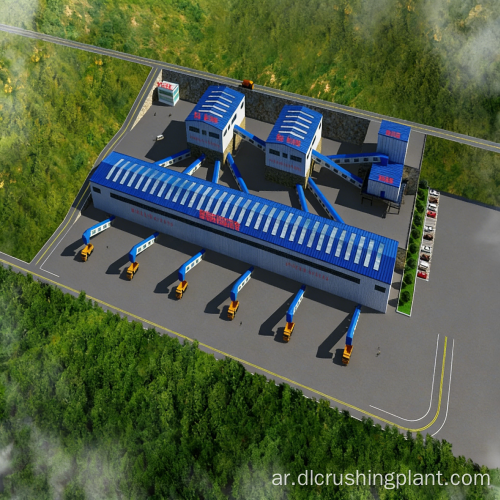

نظام تكسير وغربلة الحجر الجيري ذو القدرة المتوسطة: إمداد ثابت بالمواد الدقيقة

يحدد هذا الاقتراح نظام إنتاج إجمالي من الحجر الجيري بسعة تتراوح من 600 إلى 800 طن متري في الساعة. إنها تستخدم تكوين تكسير على مرحلتين يتكون من كسارة مطرقة شديدة التحمل PCZ1615 للتكسير الأولي وكسارتين لتشكيل المطرقة PC1220 تعملان بالتوازي للتكسير الثانوي. يتم إقران النظام بأربع شاشات اهتزازية 3YKZ3070 ثلاثية الأسطح مرتبة في مجموعتين للتصنيف المتسلسل، مما ينتج ست فئات من المنتجات النهائية: 31.5-40 مم، 20-31.5 مم، 10-20 مم، 5-10 مم، و0-5 مم - لإجمالي ست فئات من المنتجات النهائية، بما في ذلك مسحوق الركام والحجر الجيري. تم تصميم النظام كقاعدة إمداد مجمعة لمواد البناء متوسطة الحجم، لتلبية متطلبات المستخدم النهائي لكل من مشاريع البنية التحتية للطرق السريعة ومصانع الخرسانة الجاهزة. غالبًا ما تواجه خطوط الإنتاج متوسطة الحجم تحديات مثل عدم التوازن بين قدرات التكسير والغربلة، فضلاً عن فترات التوقف الناتجة عن تراكم المواد المرتجعة. يستخدم هذا الحل كسارتين للتشكيل تعملان بالتوازي لمعالجة المواد المرتجعة كبيرة الحجم، مما يضمن قدرة كبيرة على التعامل مع المواد المرتجعة. مع أربع شاشات ذات ثلاثة أسطح مرتبة في مجموعتين من التتابع، فإن منطقة الغربلة تكون مطابقة بدقة لقدرة التكسير، مما يضمن عملية سلسة خالية من عوائق المواد. تتيح التغطية الكاملة لجميع نطاقات أحجام الجسيمات الستة لخط إنتاج واحد تلبية متطلبات التوريد لمعظم قوائم شراء مواد البناء، مما يؤدي إلى عائد مرتفع على الاستثمار.

يتم تغذية الكتل الكبيرة من المواد الخام من الحجر الجيري بشكل منتظم ومستمر بواسطة وحدة التغذية الاهتزازية ZGC1538 إلى الكسارة المطرقة الثقيلة PCZ1615 للتكسير الأولي. يتم نقل المواد المكسرة عبر الحزام الرئيسي إلى المجموعة الأولى من الغرابيل الاهتزازية 3YKZ3070 للغربلة، مما ينتج درجتين من الركام النهائي: 31.5-40 مم و20-31.5 مم. يتم توجيه المواد كبيرة الحجم التي يزيد حجمها عن 40 مم عبر حزام النقل الراجع إلى مسارين منفصلين للتكسير الدقيق في كسارتين للتشكيل من النوع المطرقي PC1220 تعملان بالتوازي. يتم دمج المادة ذات الحجم الصغير (أقل من 20 مم) من الغرابيل مع المواد من مرحلة التكسير الدقيق ويتم تغذيتها في المجموعة الثانية المكونة من شاشتين اهتزازيتين 3YKZ3070 للتصنيف الدقيق، مما ينتج بشكل تسلسلي ثلاث درجات من الركام النهائي (10-20 مم، 5-10 مم، و0-5 مم) بالإضافة إلى مسحوق الحجر. تعمل مجموعتا الغربلة بشكل مستقل، مع تكوين أحجام شبكات الغربلة وفقًا لأحجام الجسيمات النهائية المعنية؛ يتم إعادة تدوير المواد كبيرة الحجم في نظام حلقة مغلقة لإعادة التكسير. يتميز الخط بأكمله بحزام نقل مغلق، مع مجمعات غبار الكيس النبضي المثبتة عند مدخل تغذية الكسارة وكل مخرج تفريغ الغربال.

نحن نقدم خدمات EPC متكاملة العمليات، بدءًا من استكشاف الموارد المعدنية وتصميم العمليات إلى تصنيع وتوريد المعدات الكاملة والتركيب والتشغيل، بالإضافة إلى تدريب الموظفين وإدارة التشغيل والصيانة. تشمل المعدات المغذيات الاهتزازية من سلسلة ZGC، والكسارات المطرقة الثقيلة من سلسلة PCZ، وكسارات تشكيل المطرقة من سلسلة PC، والغرابيل الاهتزازية من سلسلة YKZ، وناقلات الحزام من النوع الصندوقي المغلق بالكامل، وأنظمة جمع الغبار في الكيس النبضي، وصوامع تخزين المنتجات النهائية، وأنظمة التحكم الكهربائية المركزية. تتراوح فترة تنفيذ المشروع من أربعة إلى ستة أشهر، مع توفير الدعم الفني المجاني وتوريد قطع الغيار خلال فترة الضمان.

تم تنفيذ مشروع تجميع الحجر الجيري في مقاطعة غواتيمالا، غواتيمالا، لصالح أحد موردي مواد البناء في أمريكا الوسطى الذي يقوم بتوريد الركام لتجديد الطرق السريعة والمشاريع السكنية الحضرية في منطقة العاصمة والمقاطعات المحيطة بها. لم يكن لدى خط الإنتاج الحالي الخاص بالعميل قدرة كافية ولم ينتج سوى نوع واحد من المنتج النهائي، مما استلزم الترقية إلى نظام تجميعي متوسط ​​الحجم ومتعدد المنتجات. بعد أن دخل خط الإنتاج الكلي الذي قمنا بتسليمه 600-800 طن متري حيز التشغيل، تم توفير ستة فئات من المنتجات في وقت واحد لمصانع خلط الخرسانة، ومصانع خلط الأسفلت، وأطقم إنشاء قواعد الطرق الفرعية. من بينها، يتم استخدام الحجر المسحوق بقطر 0-5 مم لردم قاع الطريق، في حين أن 5-10 مم و10-20 مم بمثابة الركام الأساسي للخرسانة الجاهزة. بعد عام واحد من التشغيل، تجاوزت نسبة توفر المعدات الإجمالية لخط الإنتاج 91%. يضمن تكوين الكسارة ذات الشكل المزدوج بالتوازي عدم وجود أي تراكم في إعادة تدوير المواد، ولم يتم إغلاق الخط أبدًا بسبب انسداد المواد.

تعليقات العملاء (باللغة الإنجليزية): "كانت الترقية من خط الإنتاج الفردي القديم الخاص بنا إلى هذا النظام المكون من ست فئات بمثابة تغيير في قواعد اللعبة. يمكننا الآن توريد كل شيء بدءًا من المواد الأساسية وحتى الركام الخرساني من مصنع واحد. تتعامل الكسارات ذات الشكل المزدوج مع إعادة التدوير دون أي تراكم، كما أن دقة الفحص متسقة للغاية. وبعد عام واحد، قمنا بتوسيع قاعدة عملائنا بشكل كبير لأننا نستطيع تلبية المواصفات الإجمالية المتنوعة."
