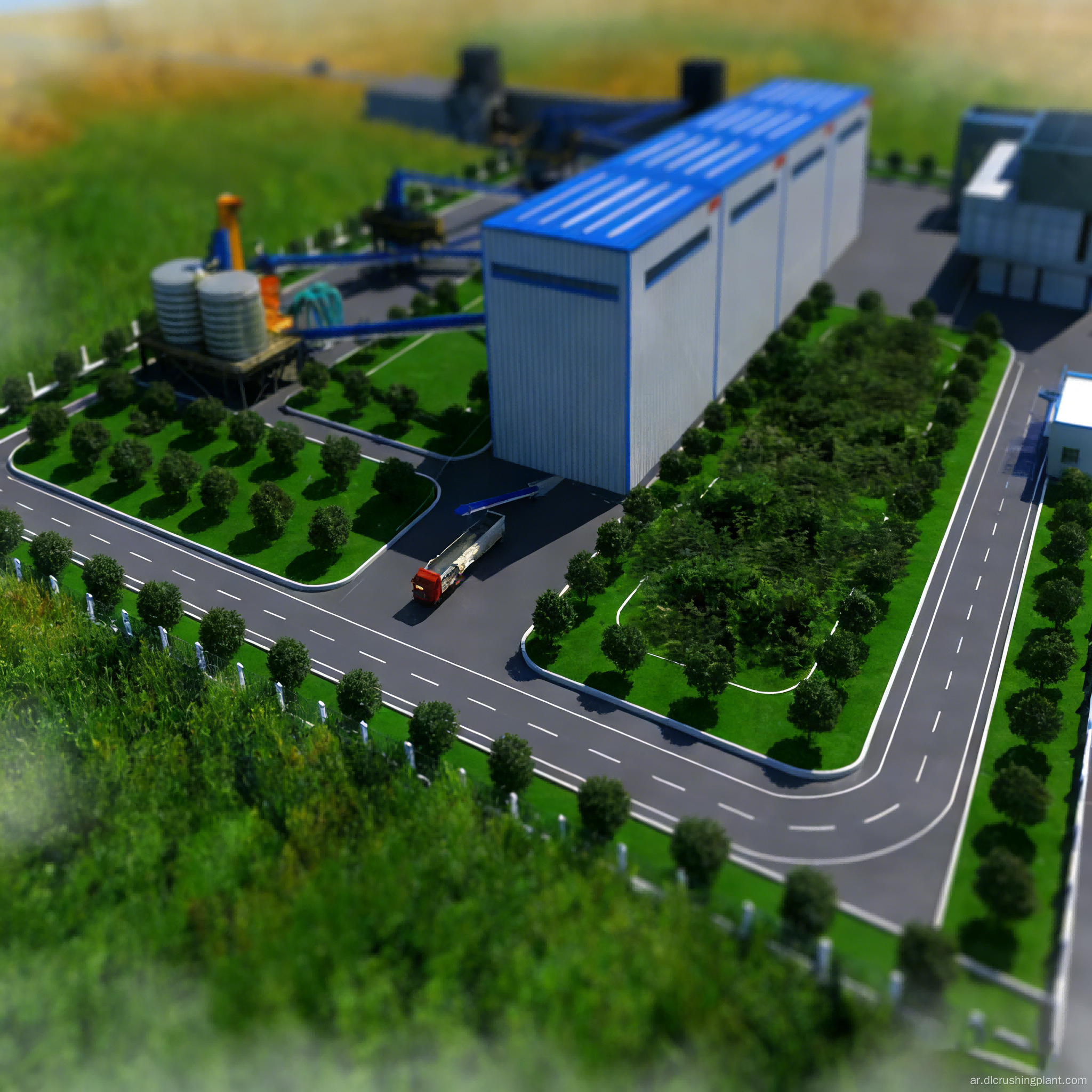

تسليم خط تعدين خارجي كامل لنظام إنتاج ركام الحجر الجيري وشركة الرمل المنتجة ميكانيكيًا

خط إنتاج متكامل متكامل وعالي الكفاءة لإنتاج ركام الحجر الجيري والرمل في وقت واحد

نظرة عامة على مشروع خط إنتاج رمل الحجر الجيري والركام

هذا المشروع عبارة عن نظام إنتاج متكامل بقدرة 400 طن متري في الساعة لركام الحجر الجيري والرمال المصنعة، وينتج أربع درجات من المنتج النهائي: 0-4 مم، 4-10 مم، 10-22 مم، و22-32 مم، وبالتالي يغطي النطاق الكامل لأحجام الجسيمات من الرمل الناعم إلى الركام الخشن. تتضمن العملية الأساسية للخط بأكمله التكسير بالمطرقة على مرحلتين متبوعًا بصنع الرمل وتشكيله باستخدام آلة ذات دوار مزدوج، مما يجعله مناسبًا للإمداد الكلي الشامل لمصانع الخرسانة الجاهزة وبناء الطرق السريعة ومشاريع البناء.

التحديات الرئيسية: تركز خطوط إنتاج الحجر الجيري التقليدية في المقام الأول على الركام من نوع واحد ولا يمكنها المشاركة في إنتاج الرمال المصنعة، مما يتطلب شراء منفصل للرمل والحصى وزيادة التكاليف اللوجستية؛ تتميز الكسارات المطرقة أحادية المرحلة بقدرة محدودة على التكيف مع أحجام المواد الخام، ويؤدي التكسير غير الكافي لقطع التغذية الكبيرة إلى ارتفاع أحجام دوران الدائرة المغلقة وانخفاض القدرة الإنتاجية الفعالة؛ ويتطلب إنشاء عملية منفصلة لصنع الرمل أرضًا واستثمارات إضافية، مما يجعل من الصعب على المحاجر متوسطة الحجم ذات المساحة والميزانيات المحدودة استيعاب كليهما.

أبرز الحلول: يتم استخدام تكوين مرحل ثنائي المراحل لكسارتين مطرقة PCZ1512 للخدمة الشاقة، حيث تقوم المرحلة الأولى بإجراء التكسير الخشن لقطع الخام الخام الكبيرة وتقوم المرحلة الثانية بإجراء التكسير الدقيق للمعالجة المتعمقة. يضمن إعداد التكسير المطرقي ثنائي المرحلة حجمًا موحدًا لجسيمات الإخراج، ويقلل من حجم دوران الدائرة المغلقة، ويزيد من القدرة الإنتاجية الفعالة. تقوم آلتان لصنع وتشكيل الرمل ZSJ0808 بدوار مزدوج بإجراء تشكيل متعمق وإنتاج الرمل على مواد متوسطة ودقيقة الحجم أصغر من 31.5 مم. تتميز الرمال المصنعة الناتجة بقطر 0-4 مم بشكل جسيم ممتاز ومعامل دقة يمكن التحكم فيه. أربع شاشات اهتزازية ذات طابقين، تعمل جنبًا إلى جنب مع المصنف، تقوم بإجراء تصنيف دقيق من أربع مراحل، مما يضمن عدم اختلاط المنتجات النهائية ذات المواصفات المختلفة. ويضمن تصميم الدائرة المغلقة للخط بأكمله إعادة تدوير المواد كبيرة الحجم بالكامل لإعادة سحقها، مما يؤدي إلى تحقيق أقصى استفادة من الموارد.

تدفق عملية خط إنتاج رمل الحجر الجيري والركام

يتم تغذية قطع كبيرة من الحجر الجيري الخام بشكل موحد بواسطة وحدة التغذية الاهتزازية ZGC1238 في أول كسارة مطرقة PCZ1512 للخدمة الشاقة للتكسير الخشن الأولي. بعد التكسير الخشن، يتم نقل المواد عن طريق ناقل الحزام إلى وحدة التغذية الثانية ZGC1238، والتي تغذيها بكمية محددة في الكسارة المطرقة الثقيلة PCZ1512 الثانية للتكسير الدقيق الثانوي. يتم بعد ذلك نقل المواد المكسرة جيدًا بواسطة الحزام الناقل إلى القسم الأمامي من مجموعة الغربلة الاهتزازية ذات الطابقين، حيث يتم غربلتها لإنتاج نوعين من الركام النهائي: 4-10 مم و22-32 مم. يتم نقلها بواسطة سيور ناقلة مخصصة إلى المخزون الخاص بها. يتم إرجاع المواد التي يزيد حجمها عن 31.5 مم عبر ناقل إعادة التدوير إلى PCZ1512 لإعادة سحقها بدائرة مغلقة. تدخل المواد الأصغر من 31.5 مم إلى آلتين لصنع الرمل وتشكيله ZSJ0808 ذات دوار مزدوج، حيث تخضع للسحق العميق وتحسين شكل الجسيمات باستخدام مبدأ الدوارات ذات السرعة المعاكسة للدوران، ثم يتم نقلها إلى مجموعة الغربلة الاهتزازية الخلفية ذات الطابقين لإنتاج الركام النهائي في نطاق حجم 10-22 مم. يتم تمرير المادة ذات الحجم الأصغر من خلال جهاز تصنيف لإزالة مسحوق الحجر الزائد، مما ينتج عنه رمل مصنع يبلغ 0-4 مم. تتم مراقبة الخط بالكامل بواسطة نظام PLC مركزي، والذي يشرف على الحالة التشغيلية لكل قسم من أقسام العملية.

خدمات EPC لخط إنتاج رمل الحجر الجيري والركام

يشمل حل التصميم تحليل توزيع حجم جزيئات المواد الخام ومؤشر عمل التكسير، وحسابات مطابقة القدرة للكسارات المطرقة ذات المرحلتين وآلات صنع الرمل، والتخطيط ثلاثي الأبعاد وتحسين مسار تدفق المواد للخط بأكمله، بالإضافة إلى فترة الاسترداد وتوقعات تسعير المنتج. يشمل تصنيع المعدات البحث الداخلي والتطوير والإنتاج والتوريد المتكامل للمعدات الأساسية، بما في ذلك وحدة التغذية الاهتزازية ZGC، والكسارة المطرقية الثقيلة PCZ، وآلة صنع وتشكيل الرمل ذات الدوار المزدوج ZSJ، والشاشة الاهتزازية ذات الطابقين، وحزام النقل، والمصنف، ونظام التحكم المركزي. يتم الإشراف على التركيب والتشغيل في الموقع من قبل فريق من المهندسين المحترفين، الذين يكملون بشكل متسلسل اختبار عدم التحميل للوحدات الفردية، واختبار عدم التحميل المتكامل، والتشغيل الكامل للعملية باستخدام المواد الفعلية، حتى تصل مواصفات المنتج الأربعة في وقت واحد إلى مستويات الإنتاج المستهدفة ومعايير الجودة. تشمل خدمات التشغيل والصيانة توريد قطع الغيار، وتدريب المشغلين، وعمليات التفتيش المنتظمة، وتحسين معلمات العملية.

دراسة حالة مشروع خط إنتاج رمل الحجر الجيري والركام

دكا، بنغلاديش: مشروع الإنتاج المشترك للحجر الجيري والرمال المصنعة

قام أحد موردي مواد البناء الرئيسيين بالقرب من دكا، بنغلاديش، بنشر نظام الإنتاج المشترك للرمل والرمل المُصنّع من الحجر الجيري بقدرة 400 طن متري في الساعة لتوفير منتجات الركام والرمال الشاملة لبناء البنية التحتية في وسط مدينة دكا والمدن التابعة المحيطة بها. مع تزايد ندرة موارد رمال الأنهار الطبيعية في بنغلاديش، يظل الطلب في السوق على الرمال المصنعة قويًا. وبعد تشغيل خط الإنتاج، استحوذ بسرعة على حصة في السوق من خلال نموذج توريد مشترك للركام والرمال المصنعة. تتميز الرمال المصنعة عالية الجودة، والتي يتراوح حجمها من 0 إلى 4 ملم، بشكل حبيبي مستدير ومحتوى ناعم يمكن التحكم فيه، لتحل محل رمل النهر المستورد بالكامل في إنتاج الخرسانة الجاهزة. منذ بدء الإنتاج، عملت المعدات بشكل مستقر، مع تجاوز معدل الإنتاج الشامل لمواصفات المنتج الأربعة أهداف التصميم؛ لقد بدأ العميل بالفعل خطة توسعة المرحلة الثانية. تعليقات العملاء: "هذا الخط هو بالضبط ما نحتاجه. نحن ننتج كلاً من الركام والرمال المصنعة من نظام واحد، مما يلغي الحاجة إلى مصدر الرمل بشكل منفصل. تتعامل الكسارات المطرقة ثنائية المرحلة مع الحجر الجيري الخاص بنا بشكل مثالي، كما يقوم صانعو الرمل ZSJ بتوفير الرمل

تعليقات العملاء: "هذا الخط هو بالضبط ما نحتاجه. نحن ننتج كلاً من الركام والرمال المصنعة من نظام واحد، مما يلغي الحاجة إلى مصدر الرمل بشكل منفصل. تتعامل الكسارات المطرقة ثنائية المرحلة مع الحجر الجيري الخاص بنا بشكل مثالي، كما يوفر صانعو الرمل ZSJ جودة الرمال التي يمتدحها عملاؤنا الخرسانيون باستمرار. "

الأسئلة الشائعة حول خط إنتاج رمل الحجر الجيري والركام

ما هي مزايا الكسارة المطرقة ذات المرحلتين مقارنة بالكسارة المطرقة ذات المرحلة الواحدة؟

تقوم المرحلة الأولى بالسحق الخشن لقطع كبيرة من الخام الخام، بينما تقوم المرحلة الثانية بالسحق الدقيق لمزيد من المعالجة. وينتج عن ذلك حجم جسيمات مخرجات أكثر اتساقًا وانخفاضًا كبيرًا في دوران الدائرة المغلقة، مما يزيد بشكل فعال من القدرة الإنتاجية بأكثر من 15 بالمائة مقارنة بتكوين المرحلة الواحدة لنفس النموذج. بالإضافة إلى ذلك، تسمح الكسارة المطرقية للمرحلة الثانية بالتعديل المستقل لحجم الجسيمات الناتجة، مما يسهل التبديل المرن بين مواصفات المنتج بناءً على طلب السوق.

ما هو إنتاج الرمل وشكل الجسيمات لصانع الرمل ثنائي الدوار ZSJ؟

تستخدم ماكينة تصنيع الرمل ذات الدوار المزدوج ZSJ مبدأ التكسير المضاد للصدمات وعالي السرعة ثنائي الاتجاه، مما يؤدي إلى إنتاجية عالية للرمل والحد الأدنى من التكسير الزائد. التسليم الجاهز لخط إنتاج غربلة الدائرة المغلقة لركام الحجر الجيري والرمال المصنعة. الرمال المصنعة المنتجة لها شكل جسيمات مستدير مع محتوى منخفض من الجسيمات على شكل إبرة ورقائق، ويمكن تعديل معامل النعومة بمرونة بين 2.3 و3.0 عن طريق ضبط سرعة الدوار.

كيف تمنع عملية الغربلة المكونة من أربع مراحل اختلاط أحجام الجسيمات المختلفة؟

تم تجهيز كل من أقسام الغربلة الأمامية والخلفية بشاشتين اهتزازيتين بطابقين، مع ضبط أحجام شبكة الغربال وفقًا لتدرج حجم المنتج. خدمات EPC الجاهزة لخطوط إنتاج الحجر الجيري والرمل المُصنّع يتم إنتاج جزيئات تتراوح من 22 إلى 32 ملم ومن 4 إلى 10 ملم في القسم الأمامي؛ يتم إنتاج جزيئات تتراوح من 10 إلى 22 ملم في القسم الخلفي؛ ويتم إنتاج جزيئات يتراوح حجمها من 0 إلى 4 ملم في النهاية بعد التصنيف. يتم نقل تدفقات المنتجات الأربعة بشكل مستقل، مما يؤدي بشكل أساسي إلى القضاء على مشكلة خلط المواد.

هل يدعم هذا النظام وضع الإنتاج الكلي المخصص؟

نعم. يمكن للمستخدمين إغلاق قسم صنع الرمل في أي وقت بناءً على طلب السوق، وغربلة المواد الأصغر من 31.5 مم مباشرةً إلى ركام يتراوح من 10 إلى 22 مم دون المرور عبر آلة صنع الرمل. يمكن لخط الإنتاج بعد ذلك التحول إلى وضع الركام النقي، والتكيف بمرونة مع تغيرات السوق. تصميم مخصص لحل الإنتاج المشترك لركام الحجر الجيري كامل الدرجة والرمال المصنعة المتميزة.

اتصل بـ Zhongyu Dingli اليوم للحصول على حل كامل وعرض أسعار لخط إنتاج مشترك من الحجر الجيري بقدرة 400 طن متري في الساعة وخط إنتاج مشترك للرمل المُصنع.
