الدفع نوع:L/C,T/T,D/P
إنكوترم:FOB,CFR,CIF,EXW,FAS,FCA
أدني كمية الطلب:1 Set/Sets
نقل:Ocean
ميناء:qingdao
نموذج: Limestone Production Line
علامة تجارية: تشونغيو دينجلي
Origin: الصين
شهادة: ISO9001/ISO14001/ISO45001/CE
صناعة قابلة للتطبيق: أعمال البناء, الطاقة والتعدين
فحص مصنع الفيديو: قدمت
تقرير الاختبار الميكانيكي: قدمت
فترة ضمان المكونات الأساسية: 1.5 سنة
المكونات الأساسية: محرك, محرك
فترة الضمان: 1.5 سنة
نقطة البيع الأساسية: عمر خدمة طويل
نقل: Ocean
مكان المنشأ: الصين
الشهادات: ISO9001/ISO14001/ISO45001/CE
ميناء: qingdao
الدفع نوع: L/C,T/T,D/P
إنكوترم: FOB,CFR,CIF,EXW,FAS,FCA

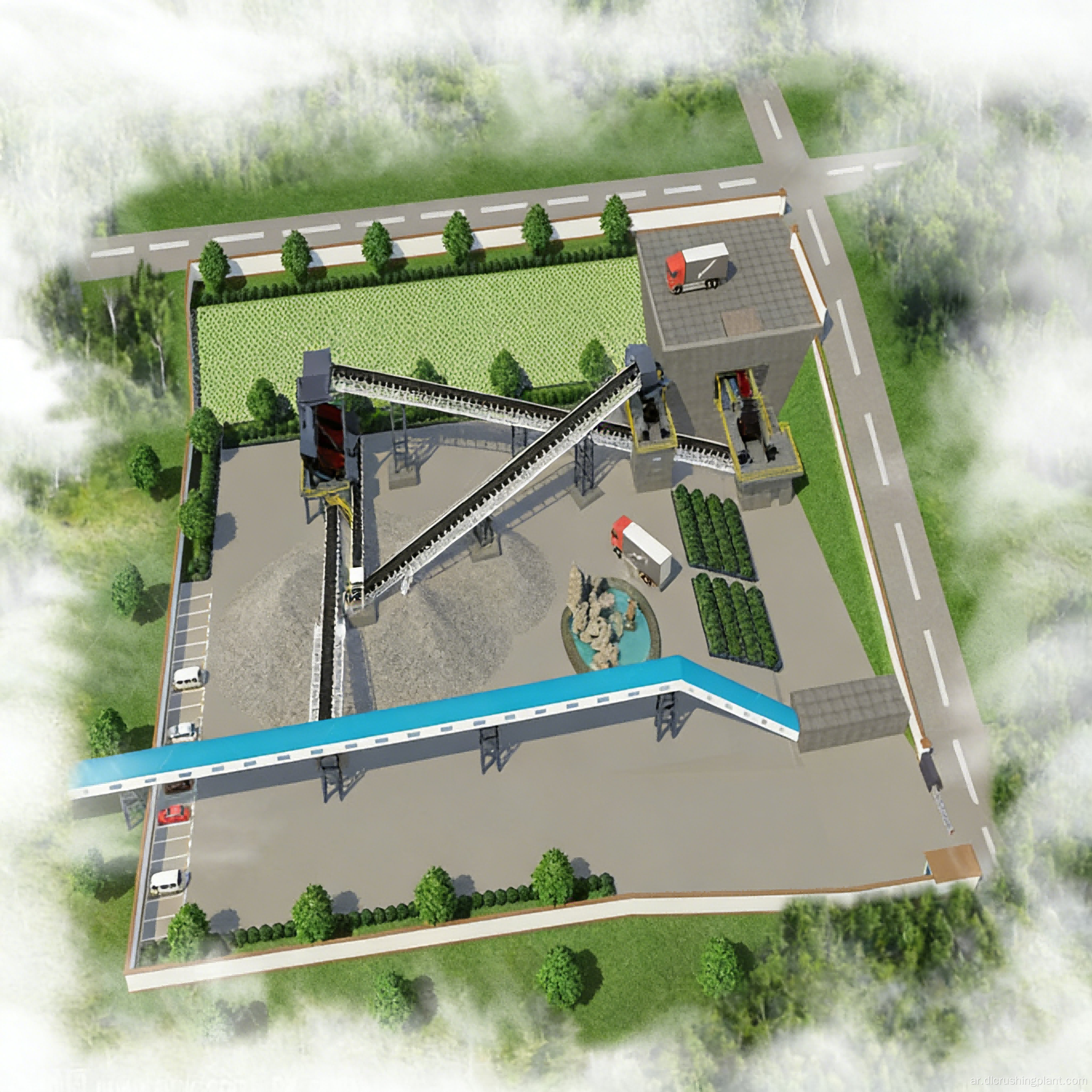

هذا المشروع عبارة عن خط إنتاج دقيق للركام الناعم من الحجر الجيري بسعة تتراوح من 1200 إلى 1400 طن متري في الساعة، ويتميز بكسارة مطرقة شديدة التحمل PCZ1820 للتكسير الأولي، وكسارتين تشكيل PC1220 لتشكيل الدائرة المغلقة، وتسع شاشات اهتزازية 2YKZ3070 تعمل في ثلاث مجموعات من تكوينات التتابع ثلاثية المراحل، وتنتج أربعة أنواع من الركام الناعم: 1-3 ملم، 1-2 ملم، 0.5-1 ملم، و0-0.5 ملم.
التحديات الأساسية: لا يمكن للفحص التقليدي أحادي المرحلة أن يحقق تصنيفًا دقيقًا عبر نطاق حجم الجسيمات الكامل من 3 مم إلى 0.5 مم، مما يؤدي إلى معدلات خلط عالية للمواد؛ في الإنتاج الكلي الدقيق على نطاق واسع، تتركز أحمال الغربلة، وتكون طبقات المواد على أسطح الغربال سميكة، وتكون كفاءة الغربلة ضعيفة؛ من الصعب تحقيق التوازن بين الإفراط في التكسير والتشكيل، وينخفض إنتاج المنتج عندما تكون نسبة مسحوق الحجر الجيري مرتفعة للغاية.
أبرز الحلول: تسع شاشات - مرتبة في ثلاث مجموعات من ثلاث - تشكل نظام ترحيل ثلاثي المراحل. تقوم المرحلة الأولى بفصل الجزيئات الأكبر من 3 مم، والتي يتم إرجاعها إلى كسارة التشكيل؛ تقوم المرحلة الوسطى بتصفية المنتجات النهائية بقطر 1-3 مم و1-2 مم؛ والمرحلة النهائية تفصل بدقة جزيئات 0.5-1 مم و0-0.5 مم. تقوم كل مرحلة بمعالجة فئتي الحجم المتجاورتين فقط، مما يضمن حمل غربال متوازن، وطبقة مادة رقيقة، وكفاءة غربلة عالية، مما يحسن بشكل كبير من دقة تصنيف أحجام الجسيمات الدقيقة. تعمل كسارة التشكيل PC1220 على تحسين شكل الجسيمات للمواد الأكبر حجمًا قبل إدخالها في مرحلة الغربلة النهائية، مما ينتج عنه أشكال جسيمات مستديرة جيدًا عبر جميع درجات المنتج.
يتم تغذية الحجر الجيري عبر وحدة التغذية ZGC2050 إلى كسارة المطرقة الثقيلة PCZ1820 للتكسير الأولي. بعد التكسير الأولي، تدخل المادة إلى ثلاث شاشات في المرحلة الأولى؛ يتم إرسال المواد الأكبر من 3 مم إلى كسارتين تشكيل PC1220 لإعادة المعالجة بالدائرة المغلقة. تدخل المواد الأصغر من 3 مم من مصافي المرحلة الأولى إلى ثلاث مصافي في المرحلة المتوسطة، والتي تنتج منتجات نهائية بحجم 1-3 مم و1-2 مم. يتم دمج البقايا من مرحلة الغربلة المتوسطة مع المخرجات من كسارة التشكيل ويتم تغذيتها في الغرابيل الثلاثة في المرحلة النهائية، لإنتاج منتجات نهائية في نطاقات الحجم 0.5-1 مم و0-0.5 مم. تتميز العملية المكونة من ثلاث مراحل بأحجام شبكية أصغر تدريجيًا، مع تسع شاشات تعمل بالتسلسل للفرز، ويتم التحكم في الخط بأكمله مركزيًا بواسطة PLC.
يشمل حل التصميم تحليل المواد الخام، وحسابات موازنة التحميل لعملية الغربلة ثلاثية المراحل، وتحسين التخطيط للشاشات التسع، وحسابات العائد على الاستثمار (ROI). يشمل تصنيع المعدات البحث الداخلي والتطوير والإنتاج والإمداد المتكامل للمعدات الأساسية مثل المغذيات والكسارات المطرقة للخدمة الشاقة وكسارات التشكيل والشاشات الاهتزازية ذات الطابقين وناقلات الحزام المغلقة وأنظمة التحكم. شمل التثبيت والتشغيل في الموقع اختبار عدم التحميل لوحدة واحدة، والتشابك كل قطعة على حدة، والتشغيل المشترك للحمل الكامل للنظام بالكامل حتى تصل جميع فئات المنتجات الأربع إلى القدرة الإنتاجية الكاملة وتلبية معايير الجودة. توفر الاستعانة بمصادر خارجية للعمليات والصيانة توريد قطع الغيار والتدريب وإدارة شبكات الشاشات وعمليات التفتيش المنتظمة.
لواندا، أنغولا مشروع الركام الناعم للحجر الجيري
قامت شركة كبيرة لمواد البناء في مقاطعة Luanda، أنجولا، بنشر خط إنتاج الركام الدقيق عالي الجودة لتوفير الركام الناعم والرمل للملاط إلى مدينة Luanda الجديدة والطرق السريعة المحيطة بها. يتيح تصميم غربلة التتابع ثلاثي المراحل إمكانية الإنتاج المتزامن للركام فائق النعومة بقطر 0.5 ملم والركام الناعم التقليدي على نفس الخط، مع معدل امتثال شامل لفئات المنتجات الأربع يتجاوز 98 بالمائة.
تعليقات العملاء: "إن فحص التتابع ثلاثي المراحل فعال بشكل ملحوظ. لقد حصلنا على أربع مواصفات إجمالية دقيقة من خط واحد مع ما يقرب من الصفر من التلوث المتبادل. هناك طلب مرتفع بشكل خاص على المنتجات مقاس 0.5 مم للملاط المتخصص. وقد منحنا هذا الخط ميزة تنافسية قوية في سوق لواندا."
ما هي مزايا فحص التتابع ثلاثي المراحل؟
مع تسع شاشات منظمة في ثلاث مجموعات - تقوم كل مجموعة بمعالجة مرحلتي التصنيف المتجاورتين فقط - تتميز الشاشات بطبقات مواد رقيقة، وكفاءة غربلة عالية، ومعدلات خلط منخفضة للمواد. في نظام الغربلة أحادي المرحلة، يتم تركيز الحمل على شاشة واحدة، مما يؤدي إلى ضعف دقة التصنيف؛ يضمن تصميم التتابع توزيعًا متوازنًا للحمل عبر كل مرحلة مع زيادة الإنتاجية في نفس الوقت.
هل يشغل نظام الشاشات التسع مساحة كبيرة؟
من خلال التصميم ثلاثي الأبعاد - حيث يتم تكديس الشاشات رأسيًا وتشابك أحزمة النقل - تكون المساحة الفعلية أكبر بحوالي 15 بالمائة فقط من التكوين التقليدي المكون من ست شاشات، في حين تم تحسين قدرة المعالجة ودقة التصنيف بشكل كبير. حلول التكسير والتصنيف الدقيق المخصصة للركام الناعم الصغير من الحجر الجيري.
ما هو دور كسارة التشكيل PC1220؟
تدخل المواد الأكبر من 3 مم من غربلة المرحلة الأولى إلى كسارة التشكيل PC1220 لتحسين شكل الجسيمات قبل العودة إلى غربلة المرحلة النهائية. التسليم الجاهز لخط إنتاج مرحل ثلاثي المراحل مع تسع شاشات اهتزاز من الحجر الجيري يضمن ذلك أن جميع المنتجات النهائية تحتوي على مستويات منخفضة من الجزيئات ذات الشكل الإبري والرقائق وشكل جسيمات مستدير جيدًا، مما يلبي معايير الرمل المستخدم في الملاط والخرسانة عالي القوة.
ما هي القيمة السوقية للركام فائق النعومة الأصغر من 0.5 ملم؟
يمكن أن تحل محل الرماد المتطاير وخبث الفرن العالي المحبب كإضافات خرسانية، أو أن تكون بمثابة ركام ناعم في الملاط الجاف. حل متكامل متكامل لسحق وتشكيل مجاميع الحجر الجيري ذات الجودة الكاملة، وعادة ما يكون سعر بيعها أعلى بنسبة 20 إلى 30 بالمائة من سعر الرمال المصنعة التقليدية.
