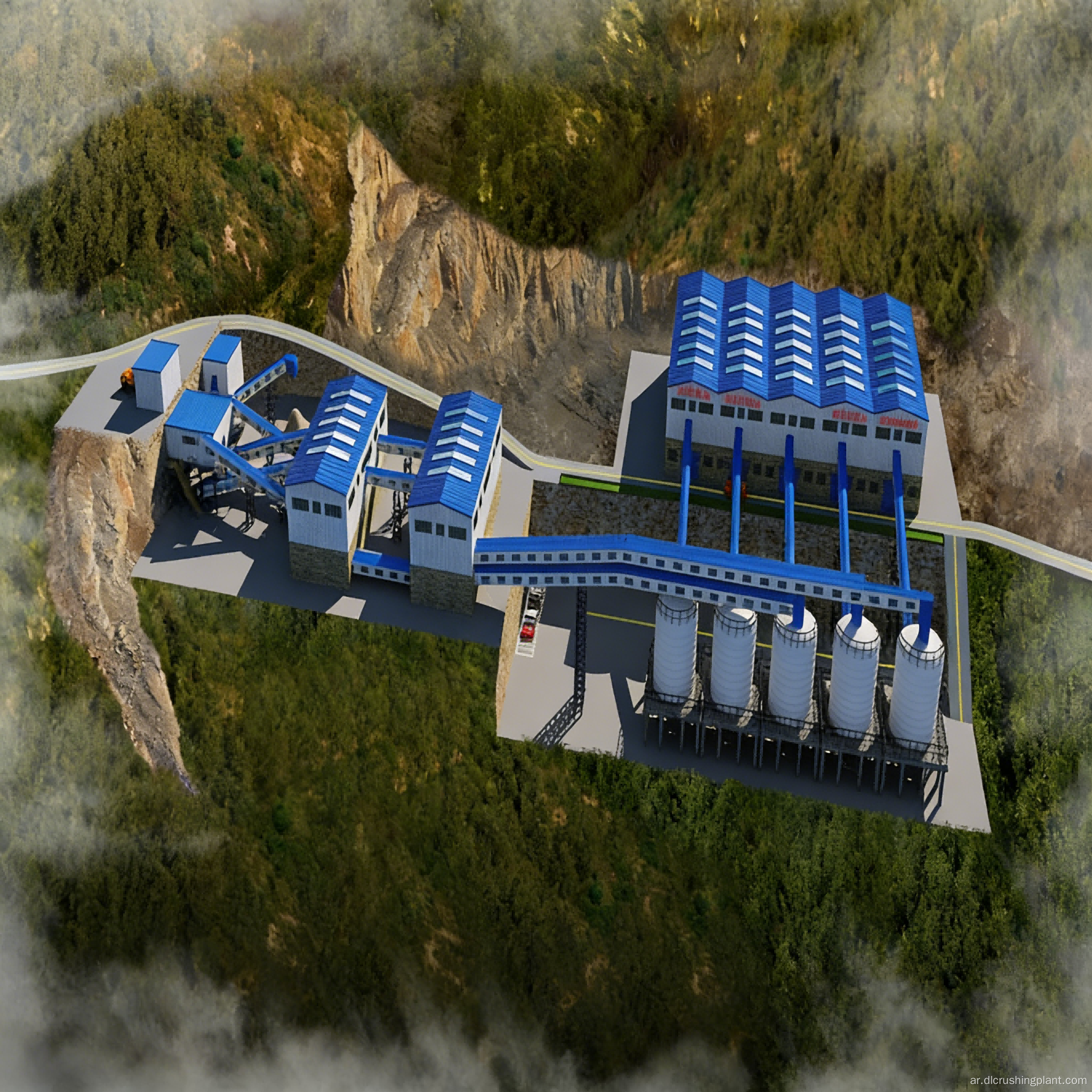

خط إنتاج غربلة الحجر الجيري ذو السعة العالية، كفاءة في الإنتاج الدقيق على مرحلتين

نظام تكسير الركام للحجر الجيري بقدرة 2000 طن متري

نظرة عامة على مشروع خط إنتاج الحجر الجيري

هذا الحل عبارة عن نظام إنتاج إجمالي من الحجر الجيري بسعة 2000 طن متري في الساعة. إنها تستخدم تكوين تكسير على مرحلتين يتكون من كسارة مطرقية PCZ1820 للتكسير الأولي وكسارتين مطرقتين PC1220 للتكسير الثانوي، مقترنة بثماني شاشات اهتزازية 2YKZ3070 ذات الطابقين مرتبة في مجموعتين للتصنيف المتسلسل (الأربعة الأولى للغربلة المسبقة والأربعة الأخيرة للتصنيف الدقيق)، لإنتاج أربع درجات من الركام النهائي. تم تصميم النظام كقاعدة إمداد مجمعة واسعة النطاق لمشاريع البنية التحتية، مما يحقق توافقًا متوازنًا بين دقة الفحص وقدرة المعالجة بمعدل إنتاج يبلغ 2000 طن متري في الساعة. يتمثل التحدي الأساسي لخطوط الإنتاج عالية السعة في أن غربلة الدفعة الواحدة تكافح من أجل تحقيق التوازن بين الإنتاجية العالية والتصنيف الدقيق - إما أن تكون منطقة الغربلة غير كافية، مما يؤدي إلى هروب المواد كبيرة الحجم، أو أن عدد الشاشات مفرط، مما يؤدي إلى مساحة كبيرة. يعمل هذا الحل على حل هذا التعارض من خلال نهج "الغربلة بالتتابع" - حيث تقوم الغرابيل الأربع الأولى بفصل المواد كبيرة الحجم بسرعة وإزالة الجزيئات كبيرة الحجم، والتي يتم إرسالها بعد ذلك إلى كسارة التشكيل لمزيد من التكسير، بينما تنتقل المواد ذات الحجم الأصغر المؤهلة إلى الغرابيل الأربع الخلفية للتصنيف الدقيق. كل مجموعة من الغرابيل لها تركيزها الخاص ولا تتنافس على المواد، وتحقق تصنيفًا دقيقًا بسعة 2000 طن متري مع عدد معقول من الوحدات.

خط إنتاج الحجر الجيري حسب الطلب تدفق العملية

يتم تغذية الكتل الكبيرة من المواد الخام للحجر الجيري بشكل منتظم ومستمر بواسطة وحدة التغذية الاهتزازية ZGC2050 إلى الكسارة المطرقة الثقيلة PCZ1820 للتكسير الأولي. بعد التكسير، يتم نقل المواد عبر الحزام الرئيسي إلى أول أربع شاشات اهتزاز 2YKZ3070 للغربلة الأولية، والتي يتم فصل جزء من الركام النهائي عنها. يتم إرجاع المواد كبيرة الحجم وغير المتوافقة من أعلى الشاشة عبر حزام إرجاع إلى كسارة التشكيل من النوع المطرقي PC1220 من أجل التكسير الدقيق (تعمل كسارتا تشكيل في تكوين واحد نشط وواحد في وضع الاستعداد أو بالتوازي). بعد التكسير الدقيق، يتم إرجاع المواد عبر حزام ناقل العودة إلى الحزام الناقل الرئيسي، حيث يتم خلطها مع المواد الطازجة من مرحلة التكسير الأولية وإعادة تغذيتها في الغرابيل الأربع الأولى للتصنيف. يتم نقل المواد التي تلبي المواصفات بعد المرور عبر الغرابيل الأربعة الأولى بواسطة الحزام إلى الغرابيل الاهتزازية الأربعة التالية 2YKZ3070 من أجل التصنيف الدقيق الثانوي، وفصل ثلاث درجات من الركام النهائي بالتتابع. يتم إرجاع المواد غير المطابقة إلى PC1220 لإعادة تدويرها وإعادة سحقها. يشكل النظام بأكمله عملية حلقة مغلقة ثلاثية المراحل هي "التكسير الأولي ← الغربلة المسبقة ← التكسير الدقيق ← إعادة الغربلة ← التصنيف الدقيق"، حيث تتم معالجة المواد ذات الحجم الكبير تدريجيًا، ويتم فصل أحجام جزيئات المنتج النهائي بدقة في كل مرحلة. يتميز الخط بأكمله بوجود سيور ناقلة مغلقة، كما أن الكسارة بالإضافة إلى جميع نقاط الفحص مجهزة بمجمعات الغبار ذات الأكياس النفاثة النبضية.

نطاق خدمة EPC لخط إنتاج الحجر الجيري

نحن نقدم خدمات EPC متكاملة العمليات، بدءًا من استكشاف الموارد المعدنية وتصميم العمليات إلى تصنيع وتوريد المعدات الكاملة والتركيب والتشغيل، بالإضافة إلى تدريب الموظفين وإدارة التشغيل والصيانة. تشتمل المعدات على وحدات التغذية الاهتزازية من سلسلة ZGC، والكسارات المطرقة الثقيلة من سلسلة PCZ، وكسارات تشكيل المطرقة من سلسلة PC، والغرابيل الاهتزازية من سلسلة YKZ، وناقلات الحزام من النوع الصندوقي المغلقة بالكامل، وأنظمة جمع الغبار في الكيس النبضي، وصوامع تخزين المنتجات النهائية، وأنظمة التحكم الكهربائية المركزية. مدة تنفيذ المشروع من خمسة إلى سبعة أشهر. يتم توفير الدعم الفني وتوريد قطع الغيار مجانًا خلال فترة الضمان، ويمكن للمهندسين أن يتمركزوا في الموقع لتقديم إرشادات التشغيل والصيانة.

دراسة حالة مشروع خط إنتاج الحجر الجيري

تم تنفيذ مشروع قاعدة تجميع الحجر الجيري في منطقة دودوما في تنزانيا لصالح مقاول إنشاءات كبير في شرق إفريقيا مسؤول عن توريد الركام لتحويل المقياس القياسي للسكك الحديدية المركزية في تنزانيا وبناء مدينة دودوما الجديدة. يتطلب المشروع بناء قاعدة توريد إجمالية بطاقة إنتاجية سنوية تبلغ 5 ملايين طن متري. بعد تشغيل خط إنتاج غربلة التتابع 2000 طن متري الذي تم تسليمه من قبل شركتنا، تم توفير أربع درجات من المنتجات النهائية بشكل مستمر لصابورة السكك الحديدية، ومصانع الخرسانة الجاهزة، ومشاريع بناء قواعد الطرق الفرعية. يحافظ تكوين الفحص الترادفي على الانحراف في تدرج المنتج النهائي ضمن نطاق ضيق للغاية بسعة 2000 طن متري يوميًا، ولم تكن هناك أي شكاوى بخصوص الجسيمات كبيرة الحجم. وبعد عام ونصف من التشغيل، تجاوز إجمالي توافر المعدات في الخط 91%، كما أدى التصميم الترادفي للغرابيل الثمانية إلى زيادة كفاءة الفحص بنسبة 20% تقريبًا مقارنة بحلول الفحص التقليدية أحادية المرحلة.

تعليقات العملاء (باللغة الإنجليزية): "كان إعداد الغربلة الترادفية هو العامل المميز الرئيسي. عند 2000 طن في الساعة، يمثل تحقيق التصنيف الدقيق تحديًا حقيقيًا، لكن مجموعات الغربلة المكونة من مرحلتين تتعامل معه بشكل مثالي. تقوم الغربال الأربعة الأولى بالفصل التقريبي، بينما تتعامل الأربع الثانية مع التصنيف الدقيق. لقد قمنا بتوريد الركام لمشروع السكك الحديدية SGR في تنزانيا، حيث المواصفات صارمة للغاية - لم يفشل هذا المصنع أبدًا في فحص الجودة. نحن معجبون جدًا بالمنطق الكامن وراء تصميم العملية."

الأسئلة الشائعة حول خط إنتاج الحجر الجيري

س: مع وجود ثماني شاشات تعمل في مجموعتين، هل نظام التحكم معقد؟

ج: لا، ليس كذلك. يتم التحكم في كلا مجموعتي الفحص مركزيًا بواسطة DCS. تعمل الغربلة المسبقة في المجموعة الأمامية والتدريج الدقيق في المجموعة الخلفية تلقائيًا بالتنسيق وفقًا للمعايير المحددة مسبقًا. يحتاج مشغلو نظام الدائرة المغلقة لتشكيل الكسارة المطرقية ذات السعة العالية فقط إلى مراقبة معلمات التشغيل؛ ليست هناك حاجة للتعديل اليدوي لتوزيع تدفق المواد.

س: هل تعمل كسارتا التشكيل بكامل طاقتهما على مدار الساعة؟

ج: ليس بالضرورة. تتقلب كمية المواد المعاد تدويرها مع حجم المادة الخام والطلب على المنتج النهائي. معدات فرز وتصنيف الحجر الجيري على مرحلتين خلال فترات الحمل المنخفض، تحتاج كسارة واحدة فقط إلى التشغيل، بينما يمكن إيقاف تشغيل الأخرى للصيانة أو الاحتفاظ بها في وضع الاستعداد، وبالتالي تقليل استهلاك الطاقة والتآكل.

س: هل يمكن تعديل نطاقات حجم الجسيمات لدرجات المنتج الأربعة حسب الحاجة؟

ج: نعم. يمكن استبدال وتعديل مواصفات شبكة الغربلة لكل من مرحلتي الفحص الأولية والثانوية بشكل مستقل، مما يسمح بتكوين مرن لنطاقات حجم الجسيمات لكل درجة لتلبية المواصفات الفنية للركام في المشاريع المختلفة. نظام تشكيل وتصنيف الحجر الجيري ثنائي المرحلة.
