خط إنتاج الدرجات الدقيقة متعدد المراحل لإنتاج الحجر الجيري في محطة واحدة لجميع أحجام الجسيمات

نظام الفحص الدقيق للحجر الجيري عالي السعة

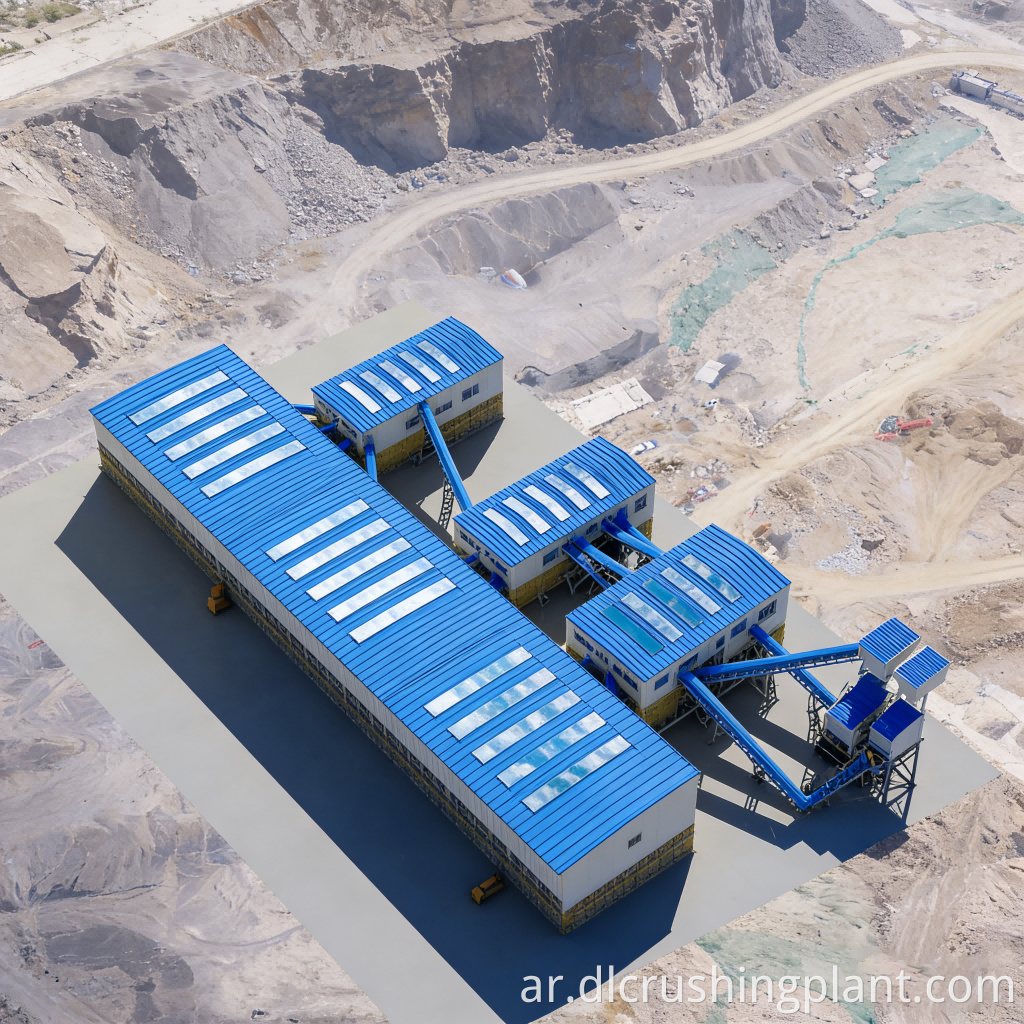

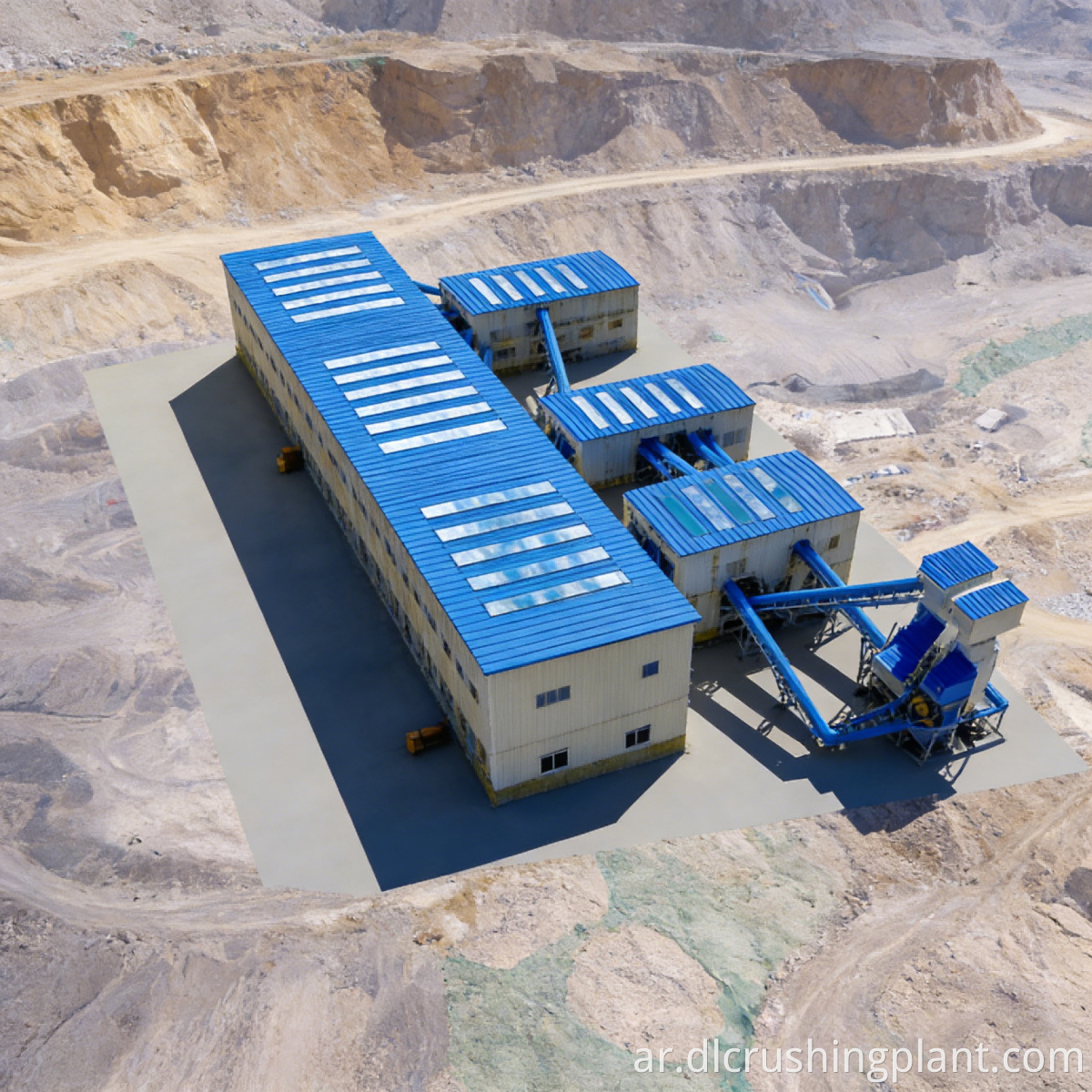

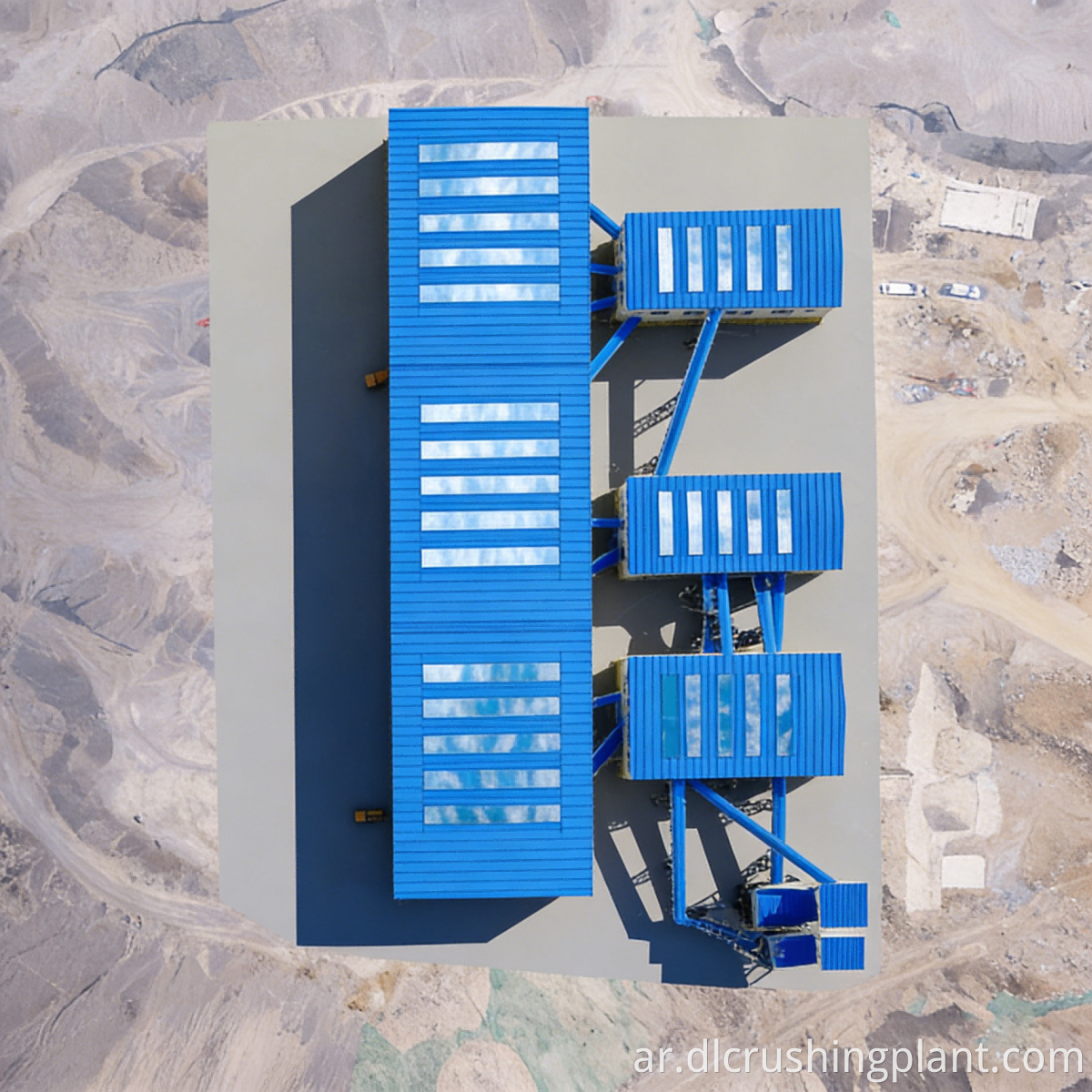

نظرة عامة على مشروع خط معالجة الحجر الجيري

هذا الحل عبارة عن نظام تصنيف دقيق متعدد المراحل للحجر الجيري بقدرة إنتاجية تتراوح من 1300 إلى 1500 طن متري في الساعة. إنها تستخدم تكوين تكسير ثلاثي المراحل يتكون من دوائر متوازية مزدوجة للتكسير الأولي — باستخدام كسارة مطرقة شديدة التحمل PCZ1820 وكسارة فكية PE900×1200 — يليها تكسير ثانوي وثلاثي باستخدام كسارتين لتشكيل المطرقة PC1220، مقترنتين باثنتي عشرة شاشة اهتزازية (إحدى عشرة شاشة ثلاثية الطبقات 3YKZ3070 وشاشة واحدة ثنائية الطبقة 2YKZ2260) لتحقيق تصنيف متسلسل متعدد المراحل. ينتج النظام ثماني فئات من المنتجات النهائية: ست درجات إجمالية (15-25 مم، 4-8 مم، 1-3 مم، 1-2 مم، 1-20 مم، و0.5-1 مم)، بالإضافة إلى رمل حبوب الأرز ومسحوق الحجر. تم تصميم النظام لمصانع الخرسانة التجارية واسعة النطاق وقواعد التوريد الشاملة لأنواع متعددة من مجاميع البناء. يكمن التحدي الأساسي في حقيقة أن خطوط الإنتاج التقليدية عالية السعة تكافح من أجل تحقيق تصنيف دقيق لكل من الركام الخشن والناعم، مما يؤدي في كثير من الأحيان إلى خلط المواد الخشنة مع المواد الناعمة والمواد الدقيقة التي تحتوي على جزيئات خشنة. يستخدم هذا الحل تكوينًا متوازيًا ثنائي المسار للكسارات المطرقة والكسارات الفكية لزيادة الحد الأعلى لقدرة التكسير الخشن. تعمل اثنتا عشرة شاشة تعمل في نظام ترحيل متعدد المراحل على تحقيق الفصل الدقيق لفئات المنتجات الثمانية، والتي تتراوح من 15 إلى 25 ملم من الركام الخشن إلى مسحوق الحجر. تخضع كل درجة منتج لمرحلتين على الأقل من الفحص، مما يؤدي إلى دقة تدرج تتجاوز بكثير دقة الحلول التقليدية.

خط معالجة الحجر الجيري تدفق العملية حسب الطلب

يتم تغذية خام الحجر الجيري بواسطة جهازي تغذية هزازين (ZGC2050 وZGC1238) إلى كسارة مطرقة شديدة التحمل PCZ1820 وكسارة فكية PE900×1200، على التوالي، مع تشغيل الخطين بالتوازي لإكمال مرحلة التكسير الأولية. بعد التكسير الخشن، يتم نقل المواد عبر الحزام الناقل إلى غربال اهتزازي 2YKZ2260 للغربلة الأولية، حيث يتم فصل الركام النهائي بقطر 15-25 مم. يتم إرجاع المواد الأكبر حجمًا من الغربال عبر حزام إرجاع إلى كسارة المطرقة للمعالجة، مما يؤدي إلى إنتاج ركام يتراوح من 4 إلى 8 مم. تدخل المادة ذات الحجم الصغير إلى أربع شاشات اهتزازية 3YKZ3070 للغربلة الثانوية، حيث تفصل درجتين من الركام الناعم: 1-3 مم و1-2 مم. يتم نقل المواد كبيرة الحجم من كل مرحلة غربلة عبر ناقلات العودة إلى كسارتين للتشكيل من النوع المطرقي PC1220 من أجل التكسير الدقيق. يتم دمج المواد المسحوقة جيدًا مع البقايا من غربلة المرحلة الثانية وإعادتها إلى شاشات 3YKZ3070 الأربعة للغربلة الدقيقة في المرحلة الثالثة، مما يؤدي في النهاية إلى إنتاج أربع فئات من المنتجات النهائية: الركام الناعم 1-2 مم و0.5-1 مم، ورمل حبوب الأرز، ومسحوق الحجر. لدى أجهزة الفرز الاثني عشر على طول الخط بأكمله أدوار محددة بوضوح وتعمل في عملية ترحيل تسلسلية؛ تخضع كل جسيمة من المادة لفحصين على الأقل للفحص للتأكد من أن حدود حجم الجسيمات لفئات المنتجات الثمانية محددة بوضوح وعدم وجود تلوث متبادل. يتم نقل المواد عبر سيور ناقلة مغلقة بالكامل، ويتم تركيب أنظمة تجميع الغبار في أكياس النفث النبضي في محطات التكسير والغربلة.

نطاق خدمة EPC لخط معالجة الحجر الجيري

نحن نقدم خدمات EPC متكاملة العمليات، بدءًا من مسح الموارد المعدنية، وتصميم العمليات، وتصنيع وتوريد مجموعة كاملة من المعدات، والتركيب والتشغيل، إلى تدريب الموظفين وإدارة التشغيل والصيانة. تشمل المعدات المغذيات الاهتزازية من سلسلة ZGC، والكسارات المطرقة الثقيلة من سلسلة PCZ، والكسارات الفكية من سلسلة PE، وكسارات تشكيل المطرقة من سلسلة PC، والغرابيل الاهتزازية من سلسلة YKZ، وناقلات الحزام من النوع الصندوقي المغلق بالكامل، وأنظمة جمع غبار الكيس النبضي، وصوامع تخزين المنتجات النهائية، ونظام التحكم الكهربائي المركزي. مدة تنفيذ المشروع من ستة إلى ثمانية أشهر. يتم توفير الدعم الفني وتوريد الأجزاء القابلة للتآكل مجانًا خلال فترة الضمان، ويمكن للمهندسين أن يتمركزوا في الموقع لفترة طويلة للتشغيل والصيانة.

دراسة حالة مشروع خط معالجة الحجر الجيري

تم تنفيذ مشروع التوريد الشامل لمجموعات الحجر الجيري الناعم في منطقة ياوندي بالكاميرون لصالح مجموعة كبرى من مواد البناء في وسط أفريقيا. تضمن المشروع توريد مجموعة كاملة من الركام للطرق البلدية والمجمعات التجارية والمشاريع السكنية في منطقة ياوندي الحضرية، الأمر الذي يتطلب خط إنتاج متكامل قادر على إنتاج الركام الخشن والركام الناعم والمساحيق في وقت واحد. بعد تشغيل نظام التصنيف الدقيق متعدد المراحل سعة 1500 طن متري الذي قمنا بتسليمه، غطت الفئات الثمانية للمنتجات النهائية قائمة التوريد الكاملة للعميل بالكامل، مما يلغي الحاجة إلى شراء أي مجاميع خارجية. نحن نعمل كمورد مباشر لرمل حبوب الأرز والركام الناعم 0.5-1 مم إلى مصنع الخلط، ليحل محل الرمل المستورد، بينما يتم توفير الركام الخشن لبناء الطرق البلدية. بعد عامين من التشغيل، تجاوز إجمالي توفر المعدات لخط الإنتاج 90%، وعملية الفحص متعددة المراحل التي تتضمن اثنتي عشرة شاشة حافظت باستمرار على معدل امتثال المنتج النهائي عند مستوى عالٍ للغاية.

تعليقات العملاء (باللغة الإنجليزية): "نحن نورد كل شيء بدءًا من المواد الأساسية الخشنة وحتى الرمل الخرساني الناعم، لذا فإن وجود ثمانية منتجات مختلفة من خط واحد يمنحنا ميزة تنافسية كبيرة. يتعامل إعداد التكسير الأساسي المزدوج بالمطرقة والفك مع جميع أنواع التغذية الخام، كما تضمن الغربال الـ 12 أن كل جزء نظيف ودقيق. لمدة عامين، لم نواجه أي رفض للجودة من أي عميل. هذا هو المصنع الأكثر تنوعًا في منطقتنا."

الأسئلة الشائعة حول خط معالجة الحجر الجيري

س: هل إدارة تكوين الخط المزدوج باستخدام الكسارات المطرقة والكسارات الفكية بالتوازي أمر معقد؟

ج: لا، ليس كذلك. تتوافق وحدتا التغذية مع الكسارتين، حيث تعمل كل منهما بشكل مستقل بينما يتم مراقبتها مركزيًا بواسطة DCS. خدمات EPC الجاهزة لأنواع متعددة من الرمل والحصى تتمثل ميزة تكوين الخط المزدوج هذا في أنه عندما يخضع أحد الخطوط للصيانة أو استبدال الأجزاء القابلة للتآكل، فإن الخط الآخر يستمر في الإنتاج، مما يضمن أن خط الإنتاج الإجمالي يواجه انخفاضًا في الإنتاج ولكن دون إيقاف التشغيل.

س: هل تتطلب صيانة اثني عشر فاحصًا الكثير من الجهد؟

ج: يمكن التحكم فيه. جميع أجهزة الغربلة هي نماذج قياسية من سلسلة YKZ مع درجة عالية من إمكانية تبديل قطع الغيار؛ تتضمن الصيانة الروتينية فقط التحقق من تآكل شبكة الشاشة. خط إنتاج متوازي مزدوج المسار يجمع بين الكسارة المطرقية والكسارة الفكية. إحدى عشرة وحدة من وحدات 3YKZ3070 متطابقة في المواصفات، مما يسمح بشبكات الغربلة القابلة للتبديل وتبسيط إدارة قطع الغيار.

س: هل سعة التخزين تكفي لثماني فئات من المنتجات النهائية؟

ج: يتم تخزين المنتجات النهائية في كل درجة في صوامع منفصلة، ​​مع تصميم سعات الصوامع بناءً على نسب الإنتاج المتوقعة لكل فئة. نظام التكسير والتصنيف الدقيق متعدد المراحل للحجر الجيري يتم تخصيص سعات أكبر للصوامع للمنتجات ذات القيمة المضافة العالية مثل رمل حبوب الأرز ومسحوق الحجر، بينما تتشارك المجاميع القياسية في مزالق التحميل، مما يضمن تصميمًا فعالاً وموفرًا للمساحة.
