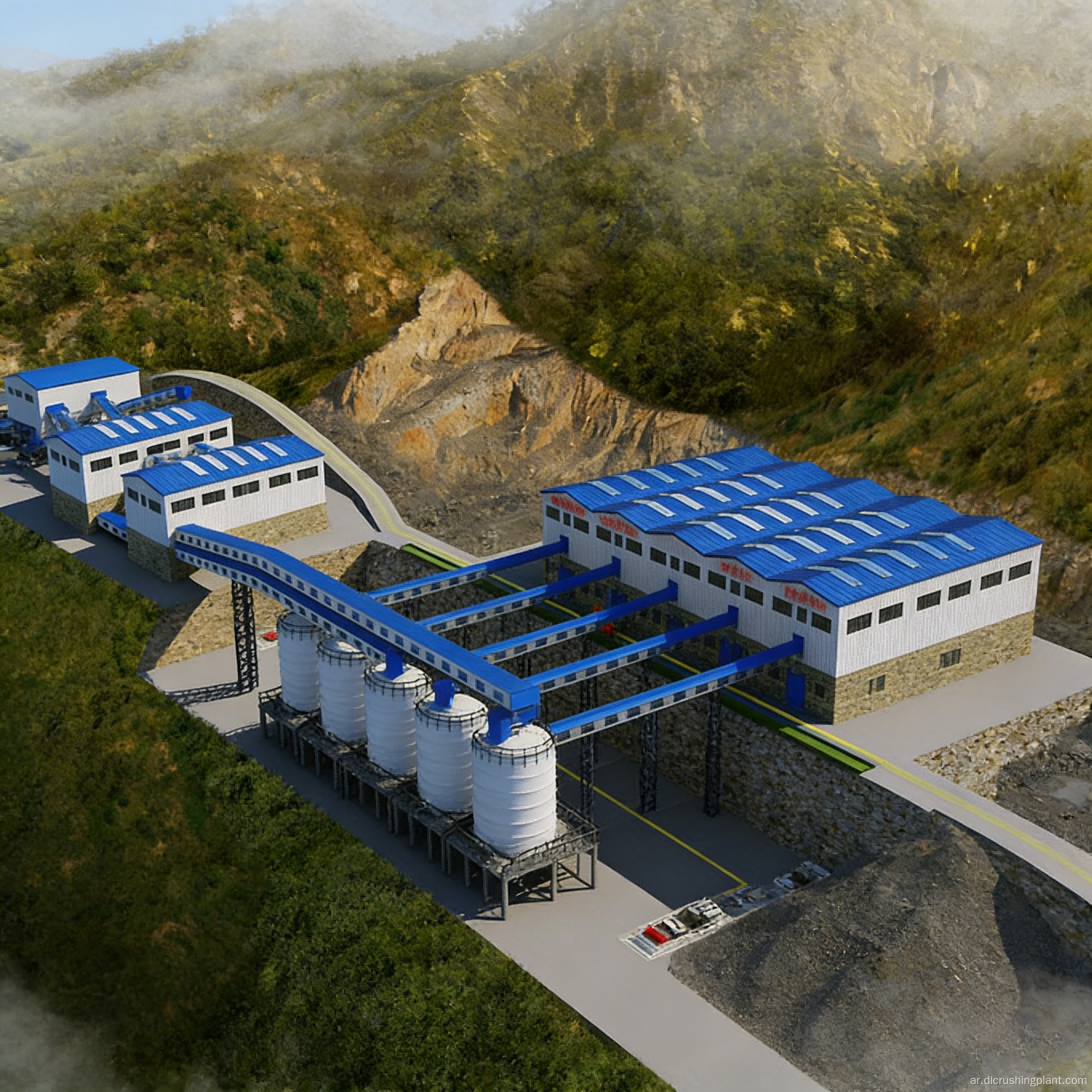

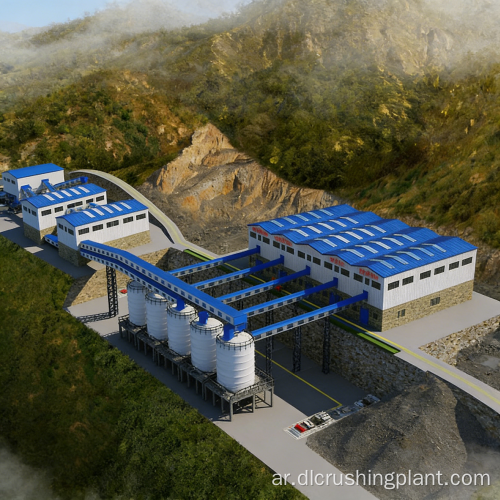

خط إنتاج الركام الناعم من الحجر الجيري مع الدرجات الدقيقة، مجموعة كاملة من المنتجات ذات الدرجات الدقيقة

هذا الحل عبارة عن نظام تصنيف دقيق للركام الناعم من الحجر الجيري بقدرة إنتاجية تتراوح من 1300 إلى 1500 طن متري في الساعة. إنها تستخدم تكوين تكسير على مرحلتين يتكون من كسارة مطرقة شديدة التحمل PCZ1820 للتكسير الأولي وكسارتين لتشكيل المطرقة XPC1220 للتكسير الثانوي، بالإضافة إلى تسع شاشات اهتزازية (أربع شاشات 3YKZ3070 ذات ثلاثة طوابق للغربلة المسبقة وخمس شاشات 2YKZ3070 ذات طابقين للغربلة الدقيقة) مرتبة في مجموعتين للتصنيف المتسلسل. ينتج النظام خمس درجات من المنتجات النهائية: 1-3 مم، 1-2 مم، و0.5-1 مم من الركام الناعم، بالإضافة إلى رمل حبوب الأرز ومسحوق الحجر. تم تصميم النظام خصيصًا لمصانع الخرسانة الجاهزة واسعة النطاق، ومصانع الملاط الجاف، وسوق الركام الناعم للبناء. ويكمن التحدي الأساسي في النطاق الضيق لحجم الجسيمات من الركام الناعم؛ حلول الفحص التقليدية معرضة بشدة للتلوث المتبادل. إن وجود جزيئات خشنة في الجزء 1-3 مم أو محتوى مسحوق عالي بشكل مفرط في الجزء 0-1 مم كلاهما يؤثر على دقة تصميمات الخلطة الخرسانية الجاهزة. يعالج هذا الحل هذا التحدي من خلال تصميم فريد يضم مجموعتين من تسع شاشات تعمل في عملية تصنيف بأسلوب التتابع - "الفحص المسبق يليه الفحص الدقيق". تقوم الشاشات الأربع الأولى المكونة من ثلاث طبقات بإجراء تصنيف أولي خشن لفصل الركام الأولي (1-3 مم و1-2 مم). تخضع المواد كبيرة الحجم للتشكيل على مرحلتين والسحق الدقيق قبل دخول الشاشات الخمس المزدوجة الطبقة الأخيرة للفصل الدقيق بين الركام الناعم 0.5-1 مم ورمل حبوب الأرز ومسحوق الحجر. تتمتع مجموعتا الشاشات بوظائف متميزة ولا تتنافسان على حجم المواد، مما يؤدي إلى حدود محددة بوضوح لحجم الجسيمات وتدرج ثابت عبر فئات المنتجات الخمس.

يتم تغذية الكتل الكبيرة من المواد الخام للحجر الجيري بشكل منتظم ومستمر بواسطة وحدة التغذية الاهتزازية ZGC2050 إلى الكسارة المطرقة الثقيلة PCZ1820 للتكسير الأولي. يتم بعد ذلك نقل المواد المكسرة عبر الحزام الناقل إلى أربع شاشات اهتزازية ثلاثية الطبقات 3YKZ3070 للغربلة الأولية، مع فصل درجتين من الركام الناعم النهائي: 1-3 مم و1-2 مم. يتم نقل المواد كبيرة الحجم وغير المطابقة من كل سطح منخل عبر حزام إرجاع إلى كسارتي تشكيل من النوع المطرقي XPC1220 من أجل التكسير الدقيق. بعد التكسير الدقيق، تدخل المادة إلى خمس شاشات اهتزازية ذات طابقين 2YKZ3070 للغربلة الثانوية الدقيقة، والتي تفصل بشكل تسلسلي ثلاث درجات من المنتجات النهائية: الركام الناعم 0.5-1 مم، رمل حبوب الأرز، ومسحوق الحجر. يتم إرجاع المواد التي لا تفي بالمواصفات في نظام حلقة مغلقة إلى XPC1220 لمزيد من التكسير الدقيق. تعمل مجموعتا الفحص بشكل مستقل، مع تكوين أحجام شبكات الغربلة بدقة وفقًا لأحجام الجسيمات المستهدفة الخاصة بكل منهما؛ تعطي مجموعة الفحص المسبق الأولوية للإنتاجية، بينما تعطي مجموعة الفحص الدقيق الأولوية لدقة التصنيف. يتميز الخط بأكمله بوجود سيور ناقلة مغلقة، ويتم تركيب مجمعات غبار الكيس النبضي عند مداخل تغذية الكسارة ومنافذ التفريغ لكل شاشة. يتم تخزين مسحوق الحجر المجمع بشكل منفصل ويمكن بيعه كخليط أسمنتي.

نحن نقدم خدمات EPC متكاملة العمليات، بدءًا من استكشاف مصادر المعادن، وتصميم العمليات، وتصنيع وتوريد مجموعة كاملة من المعدات، والتركيب والتشغيل، إلى تدريب الموظفين وإدارة التشغيل والصيانة. تشتمل المعدات على مغذيات اهتزازية من سلسلة ZGC، وكسارات مطرقة ثقيلة من سلسلة PCZ، وكسارات تشكيل مطرقة من سلسلة XPC، وغرابيل اهتزازية من سلسلة YKZ، وناقلات بحزام صندوقي مغلق بالكامل، وأنظمة تجميع غبار الكيس النبضي، وصوامع تخزين المنتجات النهائية، وأنظمة التحكم الكهربائية المركزية. مدة تنفيذ المشروع من خمسة إلى سبعة أشهر. يتم توفير الدعم الفني وتوريد الأجزاء القابلة للتآكل مجانًا خلال فترة الضمان، ويمكن للمهندسين أن يتمركزوا في الموقع للتشغيل والصيانة على المدى الطويل.

تم تنفيذ مشروع توريد الركام الناعم من الحجر الجيري في منطقة مابوتو في موزمبيق لصالح مجموعة كبرى لمواد البناء في جنوب إفريقيا، والتي كانت مسؤولة عن توريد الركام الناعم لمصانع الخرسانة الجاهزة لبناء منطقة مابوتو الحضرية وشبكة الطرق السريعة المحيطة بها. مع تزايد ندرة موارد رمال الأنهار الطبيعية المحلية وارتفاع الأسعار، كان العميل بحاجة ماسة إلى استبدال رمال النهر بالكامل بالركام الناعم المصنع. طلب العميل من خط الإنتاج أن يقوم في نفس الوقت بإنتاج الركام الناعم بمواصفات متعددة لتلبية متطلبات تصميم الخلطة للخرسانة ذات درجات القوة المختلفة. بعد تشغيل نظام تصنيف الركام الناعم بوزن 1500 طن متري الذي قمنا بتسليمه، ينتج خط الإنتاج الآن خمس فئات من المنتجات - ثلاث درجات من الركام الناعم بالإضافة إلى رمل حبوب الأرز ومسحوق الحجر - مما يغطي بالكامل متطلبات الركام الناعم للعميل لدرجات الخرسانة التي تتراوح من C15 إلى C50. وقد وصل معدل استبدال الرمال النهرية بالركام الناعم المصنع إلى 100%. بعد سنة ونصف من التشغيل، تجاوزت نسبة توفر المعدات الإجمالية لخط الإنتاج 91%. يضمن تصنيف التتابع الذي يتم إجراؤه بواسطة تسع آلات غربلة الحفاظ على انحراف التدرج لكل درجة منتج نهائي بشكل ثابت ضمن نطاق ضيق للغاية.

تعليقات العملاء (باللغة الإنجليزية): "أصبحت الرمال النهرية في جنوب موزمبيق نادرة ومكلفة. كان مصنع الركام الناعم هذا هو الحل الذي نقدمه للانتقال إلى الرمال المصنعة بنسبة 100٪ عبر جميع درجات الخرسانة لدينا. يوفر لنا إعداد الغربلة المسبقة بالإضافة إلى الغربلة الدقيقة خمسة منتجات مصنفة بشكل مثالي، ولم نكن بحاجة إلى حمولة شاحنة واحدة من الرمال النهرية منذ بدء التشغيل. لقد تحسنت جودة الخرسانة بالفعل لأن التدرج أكثر اتساقًا بكثير من الرمل الطبيعي. لقد منحنا هذا المصنع ميزة كبيرة من حيث التكلفة والجودة في السوق."

س: هل يمكن إنتاج الأنواع الخمسة من الركام الناعم في وقت واحد؟

ج: نعم. تعمل أقسام الفحص المسبق والفحص الدقيق بالتوازي. كسارة المطرقة وتشكيل خط إنتاج الركام الناعم بينما تنتج الغرابيل الأربع الأولى الركام الرئيسي 1-3 مم و1-2 مم، تنتج الغرابيل الخمس الأخيرة في الوقت نفسه ركامًا ناعمًا 0.5-1 مم ورمل حبوب الأرز ومسحوق الحجر، مما يضمن الإنتاج المستمر لجميع فئات المنتجات دون تدخل.

س: هل يمكن للركام الناعم المصنع أن يحل محل رمل النهر بالكامل؟

ج: نعم. تنتج كسارة التشكيل XPC1220 جزيئات مستديرة بشكل جيد، وبدمجها مع التصنيف الدقيق للشبكات التسعة، فإن الركام الناعم النهائي يلبي معايير الرمل المستخدم في جميع درجات الخرسانة من حيث شكل الجسيمات والتدرج ومحتوى المسحوق. لقد حقق مشروع موزمبيق بالفعل استبدالًا بنسبة 100% لرمال النهر. مجموعة كاملة من معدات غربلة التكسير والتوزيع لمصانع الخرسانة الجاهزة.

س: هل استهلاك الطاقة وبصمة أجهزة الغربلة التسعة اقتصادية؟

ج: نعم هم كذلك. كلاً من 3YKZ3070 و2YKZ3070 عبارة عن غرابيل متوسطة الحجم مع استهلاك منخفض للطاقة لكل وحدة، وإجمالي الطاقة المركبة للوحدات التسع معقولة. حلول الإنتاج لحصى رمل وحبوب الأرز والحجر الجيري ومسحوق تم ترتيب مجموعتي الغربال في تصميم مدمج على شكل مرحل يقلل من مسافات النقل، مما يؤدي إلى بصمة إجمالية أصغر بنسبة 20% تقريبًا من تلك الخاصة بالتخطيط المشتت.
