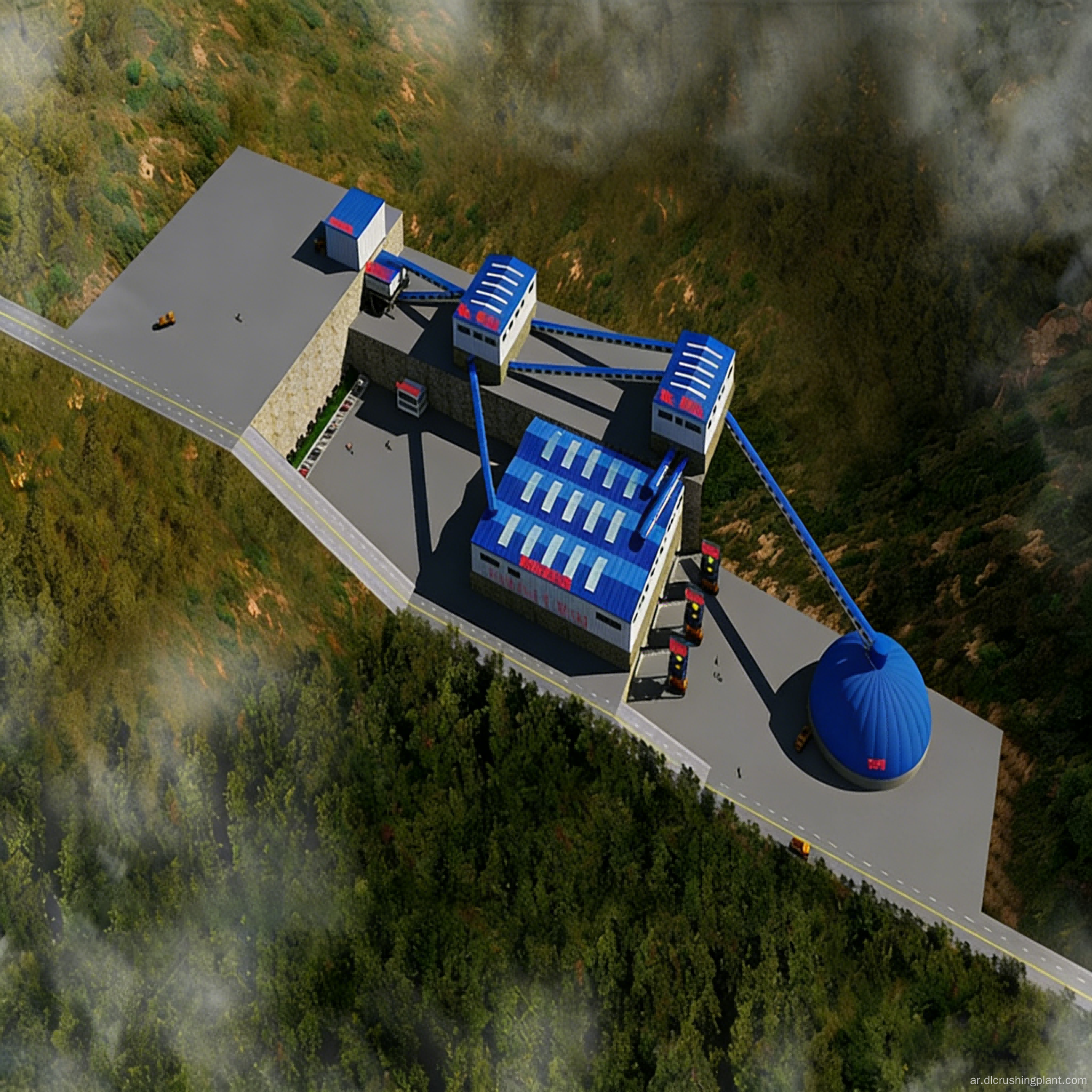

نظام تصنيف الركام المتخصص لتشكيل تكسير الحجر الجيري بالمطرقة والغربلة على مرحلتين للفصل الدقيق

هذا الحل عبارة عن نظام إنتاج إجمالي من الحجر الجيري بسعة تتراوح من 800 إلى 1000 طن متري في الساعة. إنها تستخدم تكوين تكسير على مرحلتين يتكون من كسارة مطرقة للخدمة الشاقة PCZ1620 للتكسير الأولي وكسارة تشكيل مطرقة XPC1220 للتكسير الثانوي، مقترنة بستة شاشات اهتزازية (ثلاث شاشات 3YKZ3070 ثلاثية الطبقات للغربلة الأولية ذات الدائرة المغلقة وثلاث شاشات 2YKZ3070 ثنائية الطبقة للغربلة الدقيقة التتابعية)، لإنتاج ثلاثة أنواع من المنتجات النهائية: الركام الناعم 1-3 مم، ركام ناعم بسمك 1-2 مم وركام مسطح. تم تصميم النظام لتطبيقات الاستخدام النهائي - مثل مصانع خلط الأسفلت، ومصانع الخرسانة الجاهزة، ومشاريع الطرق البلدية - التي لها متطلبات محددة للركام المسطح. يمكن لرقائق الحصى (الركام الناعم المسطح، على شكل رقائق) أن تعزز بشكل كبير القوى المتشابكة بين الركام وتحسن مقاومة الرصيف للتآكل في الخلائط الإسفلتية؛ فهي مكون تجميعي رئيسي في مخاليط الأسفلت على سطح الطريق السريع. يكمن التحدي الأساسي في حقيقة أنه نظرًا لخصائصها الشبيهة بالقشور، تكون رقائق الحصى عرضة لانسداد الشاشة ويصعب فصلها أثناء الفحص التقليدي، مما يؤدي إلى معدلات إنتاج غير مستقرة. يعالج هذا الحل هذا التحدي من خلال تكوين نمط التتابع الذي يجمع بين الفحص الخشن للدائرة المغلقة ثلاثي المراحل والفحص الدقيق ثلاثي المراحل - يتحكم فحص الدائرة المغلقة الأمامية في إعادة تدوير المواد ذات الحجم الكبير لضمان تغذية موحدة، في حين يعمل الفحص الدقيق للطرف الخلفي على تحسين ميل شبكة الشاشة وسعةها استنادًا إلى خصائص الفحص للمواد على شكل رقائق، مما يؤدي إلى ثلاث فئات منتجات متميزة مع توزيعات حجم جسيمات محددة بوضوح وغير متداخلة.

يتم تغذية الكتل الكبيرة من الحجر الجيري بشكل موحد ومستمر بواسطة وحدة التغذية الاهتزازية ZGC2050 إلى كسارة المطرقة الثقيلة PCZ1620 للتكسير الأولي. يتم بعد ذلك نقل المواد المكسرة عبر الحزام الرئيسي إلى ثلاث شاشات اهتزازية ثلاثية الأسطح 3YKZ3070 للمرحلة الأولى من غربلة الدائرة المغلقة، حيث يتم فصل جزء من مواصفات المواد المطابقة كمنتج نهائي. يتم إرجاع المواد التي تتجاوز حد الحجم عبر حزام ناقل العودة إلى كسارة التشكيل من النوع المطرقي XPC1220 من أجل التكسير الدقيق. بعد التكسير الدقيق، يتم إعادة تدوير المواد عبر حزام النقل الرئيسي مرة أخرى إلى الغرابيل الثلاثة 3YKZ3070 لمزيد من التصنيف، وتشكيل نظام حلقة مغلقة يضمن حجم جسيمات التغذية موحدًا ومستقرًا. يتم نقل المواد ذات الحجم الصغير المطابقة للمواصفات عن طريق الحزام إلى ثلاث شاشات اهتزازية ذات طابقين 2YKZ3070 للغربلة الدقيقة الثانوية، وفصل ثلاث درجات من المنتجات النهائية بشكل تسلسلي: الركام الناعم 1-3 مم، والركام الناعم 1-2 مم، والركام على شكل رقائق. بالنسبة لقسم الغربلة الدقيقة، تتم معايرة معلمات شبكة الغربلة بشكل فردي لمراعاة الخصائص الشبيهة بالرقائق للركام على شكل رقائق، مما يضمن كفاءة فصل مستقرة ونسبة الإخراج. يتميز الخط بأكمله بحزام نقل مغلق، مع مجمعات غبار الكيس النبضي المثبتة عند مدخل تغذية الكسارة وجميع منافذ تفريغ الغربلة.

نحن نقدم خدمات EPC متكاملة العمليات، بدءًا من مسح الموارد المعدنية، وتصميم العمليات، وتصنيع وتوريد مجموعة المعدات الكاملة، والتركيب والتشغيل، إلى تدريب الموظفين وإدارة التشغيل والصيانة. تشتمل المعدات على مغذيات اهتزازية من سلسلة ZGC، وكسارات مطرقة ثقيلة من سلسلة PCZ، وكسارات تشكيل مطرقة من سلسلة XPC، وغرابيل اهتزازية من سلسلة YKZ، وناقلات بحزام صندوقي مغلق بالكامل، وأنظمة تجميع غبار الكيس النبضي، وصوامع تخزين المنتجات النهائية، وأنظمة التحكم الكهربائية المركزية. مدة تنفيذ المشروع من أربعة إلى ستة أشهر. يتم توفير الدعم الفني وتوريد قطع الغيار مجانًا خلال فترة الضمان، ويمكن للمهندسين أن يتمركزوا في الموقع لتقديم إرشادات التشغيل والصيانة.

تم تنفيذ مشروع توريد الركام من الحجر الجيري في منطقة لوساكا في زامبيا لصالح مورد محلي متوسط ​​الحجم لمواد البناء والذي حصل على عقد لتوريد الركام لمشروع تحديث شبكة الطرق السريعة. يفرض مصنع خلط الأسفلت متطلبات فنية صارمة على مواصفات حجم الجسيمات ومحتوى رقائق رقائق الحجر الجيري. في السابق، كان العميل يعتمد على الفحص اليدوي باستخدام شاشات متعددة صغيرة الحجم ذات مواصفات مختلفة، مما أدى إلى انخفاض الكفاءة وتقلبات كبيرة في الجودة. بعد تشغيل خط الإنتاج الكلي الغازيباني بقدرة 800 إلى 1000 طن متري يوميًا الذي قمنا بتسليمه، حققت ستة آلات غربلة تعمل بالتسلسل إنتاجًا متزامنًا ومستقرًا لثلاث درجات من المنتجات النهائية. إن نسبة التقشر ومواصفات حجم الجسيمات للجوزيبي تفي بالكامل بالمتطلبات الفنية للخلائط الإسفلتية. وبعد عام ونصف من التشغيل، تجاوزت نسبة توافر المعدات الإجمالية للخط 91%، وظل معدل النجاح لكل درجة من درجات الغازيبيان مرتفعًا باستمرار، مما ساعد العميل على تأمين عقد التوريد الإجمالي الخاص به لمشروع الطريق السريع.

تعليقات العملاء (باللغة الإنجليزية): "إن Guazipian هو الركام الرئيسي لعقود الأسفلت الخاصة بنا، وكان الحصول على الشكل والحجم الصحيحين باستمرار يمثل تحديًا حقيقيًا مع الإعداد القديم لدينا. هذا الخط الجديد مع الغربلة على مرحلتين يفصل المنتجات الثلاثة بشكل مثالي. نسبة الركام المسطح هي دفعة مستقرة بعد الدفعة، ولم يرفض مصنع الأسفلت لدينا أي تسليم منذ بدء التشغيل. حلقة التكسير ذات الدائرة المغلقة تجعل العملية برمتها سلسة للغاية دون أي اختناقات."

س: ما هو الفرق بين الركام الناعم القوزيبياني والركام التقليدي؟

ج: الرقائق التي على شكل بذور عباد الشمس عبارة عن كتل ناعمة مسطحة تشبه الرقائق، ويتراوح حجمها عادة من 5 إلى 10 ملم، وقد سميت بهذا الاسم لتشابهها مع قذائف بذور عباد الشمس. يعزز هيكلها الشبيه بالرقاقة قوة التشابك بين الركام في الخلطات الإسفلتية، مما يجعلها مكونًا رئيسيًا في الخلطات الإسفلتية للمسارات السطحية للطرق السريعة. كسارة المطرقة مع نظام تشكيل وغربلة الدائرة المغلقة يحقق خط الإنتاج هذا فصلًا دقيقًا للرقائق على شكل بذور عباد الشمس من الركام الناعم العادي من خلال قسم غربلة دقيق مخصص.

س: هل يمكن تعديل نسب الإنتاج لأنواع الركام الثلاثة حسب طلب السوق؟

ج: نعم. يمكن تعديل نسبة الإخراج للرقائق على شكل بذور البطيخ عن طريق تغيير مواصفات شبكة الغربلة لـ 3YKZ3070 وعرض فتحة التفريغ لـ XPC1220. معدات تصنيف ركام الحجر الجيري لثلاث فئات من المنتجات إذا كنت بحاجة إلى تقليل إنتاج رقائق على شكل بذور البطيخ وزيادة إنتاج الركام القياسي 1-3 مم، فما عليك سوى استبدال الغرابيل المقابلة - فالعملية مرنة للغاية.

س: هل العملية معقدة عند تشغيل ست شاشات في مجموعتين؟

ج: لا، الأمر ليس معقدًا. تتعامل الشاشات الثلاث 3YKZ3070 الموجودة في القسم الأمامي مع الفصل الخشن في حلقة دائرة مغلقة، بينما تتعامل الشاشات الثلاث 2YKZ3070 الموجودة في القسم الخلفي مع الغربلة والفصل الدقيق. معدات معالجة ركام الحجر الجيري بمواصفات متعددة تتم مراقبة وتشغيل كلا المجموعتين بشكل موحد بالتنسيق من قبل DCS؛ يحتاج المشغلون فقط إلى مراقبة معلمات التشغيل ولا يحتاجون إلى التدخل يدويًا في توزيع المواد.
