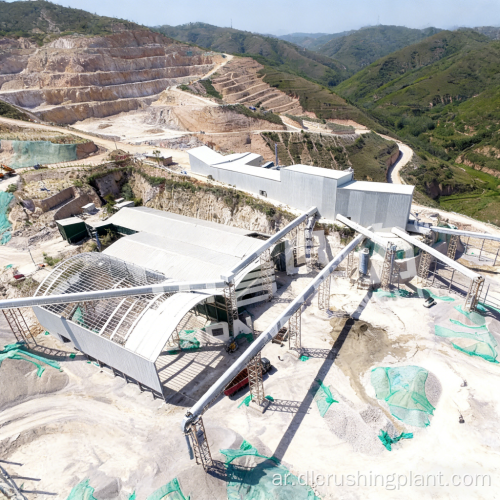

تصميم متكامل لعملية كسارة مطرقة أحادية المرحلة لخط إنتاج تكسير الجير المكلس عالي الكفاءة

هذا الحل عبارة عن خط إنتاج الجير المسحوق بقدرة 600 طن متري في الساعة يتمحور حول كسارة مطرقة للخدمة الشاقة. فهو يدمج خمس وظائف رئيسية - التغذية، والسحق، والغربلة، والتخزين، والتحكم في الغبار البيئي - في نظام واحد، مصمم خصيصًا لمعالجة المواد الخام لمواد البناء ومنتجات الكالسيوم. يتم إنتاج الجير المكلس عن طريق تكليس الحجر الجيري بدرجة حرارة عالية. لها ملمس ناعم وعرضة للسحق. تشتمل حلول التكسير التقليدية متعددة المراحل على عمليات طويلة، وقطع عديدة من المعدات، وتشتت كبير للغبار. يعالج هذا الحل هذه التحديات من خلال تصميم متكامل - يتميز بتصميم مدمج للمعدات طوال العملية بأكملها، مما يتيح عملية شاملة بدءًا من التغذية وحتى تخزين المنتج النهائي؛ تحل الكسارة المطرقة أحادية المرحلة محل التكوينات متعددة المراحل، مما يلغي الحاجة إلى التكسير الدقيق الثانوي للمواد الخام بحد أقصى لحجم الكتلة يبلغ 650 ملم، وبالتالي تقليل الاستثمار في المعدات بنسبة 30٪ تقريبًا مقارنة بالحلول التقليدية التي تستخدم الكسارات الفكية والكسارات المخروطية؛ الهيكل المغلق بالكامل، جنبًا إلى جنب مع نظام تجميع الغبار النبضي، يتحكم بشكل فعال في انبعاثات الغبار أثناء عملية إنتاج الجير الحي المعالج، مما يضمن بيئة إنتاج نظيفة.

يتم تحميل المواد الخام للجير المكلس على منصة التغذية بواسطة اللودر. تقوم وحدة التغذية الاهتزازية بتغذية الكتل التي لا يزيد حجمها عن 650 ملم بشكل منتظم ومستمر إلى كسارة مطرقة للخدمة الشاقة من أجل التكسير في مرحلة واحدة. تعمل الكسارة المطرقية على الاستفادة الكاملة من الملمس الناعم للجير المكلس لتحقيق حجم الجسيمات المستهدف في عملية سحق صدمية واحدة، مما يؤدي إلى حجم جسيمات إخراج موحد ونسبة يمكن التحكم فيها من المواد المسحوقة. بعد التكسير، يتم نقل المواد عبر الحزام الناقل إلى شاشة اهتزازية للتصنيف. يتم تصنيف المنتج النهائي إلى درجات متعددة من مواد البناء ومنتجات الكالسيوم وفقًا لمتطلبات العملاء. تدخل المنتجات المؤهلة من عملية الغربلة إلى صومعة تخزين المنتج النهائي، في حين يتم إرجاع كمية صغيرة من المواد كبيرة الحجم إلى الكسارة المطرقية عبر حزام ناقل العودة للتكسير الثانوي. يستخدم الخط بأكمله سيورًا ناقلة من النوع الصندوقي مغلقة بالكامل، مع مجمعات غبار الكيس النبضي المثبتة عند مدخل تغذية الكسارة، ومخرج تفريغ الشاشة، ونقاط نقل المواد. التصميم المتكامل للخط بأكمله موفر للمساحة وسهل التشغيل؛ يمكن إجراء عمليات التفتيش اليومية بواسطة مشغل واحد.

نحن نقدم خدمات EPC متكاملة العمليات، بدءًا من استطلاعات الموقع، وتصميم العمليات، وتصنيع وتوريد مجموعة كاملة من المعدات، والتركيب والتشغيل، إلى تدريب الموظفين وإدارة التشغيل والصيانة. تشتمل المعدات على مغذيات اهتزازية، وكسارات مطرقة للخدمة الشاقة، وغرابيل اهتزازية، وناقلات سيور من النوع الصندوقي المغلق بالكامل، وأنظمة تجميع الغبار في أكياس النبض، وصوامع تخزين المنتجات النهائية، وأنظمة التحكم الكهربائية المركزية. يسمح التصميم المتكامل بالتجميع المسبق للمعدات وتشغيلها قبل الشحن، مما يؤدي إلى فترة تركيب قصيرة في الموقع. تتراوح فترة تنفيذ المشروع من ثلاثة إلى أربعة أشهر، مع توفير الدعم الفني المجاني وتوريد قطع الغيار خلال فترة الضمان.

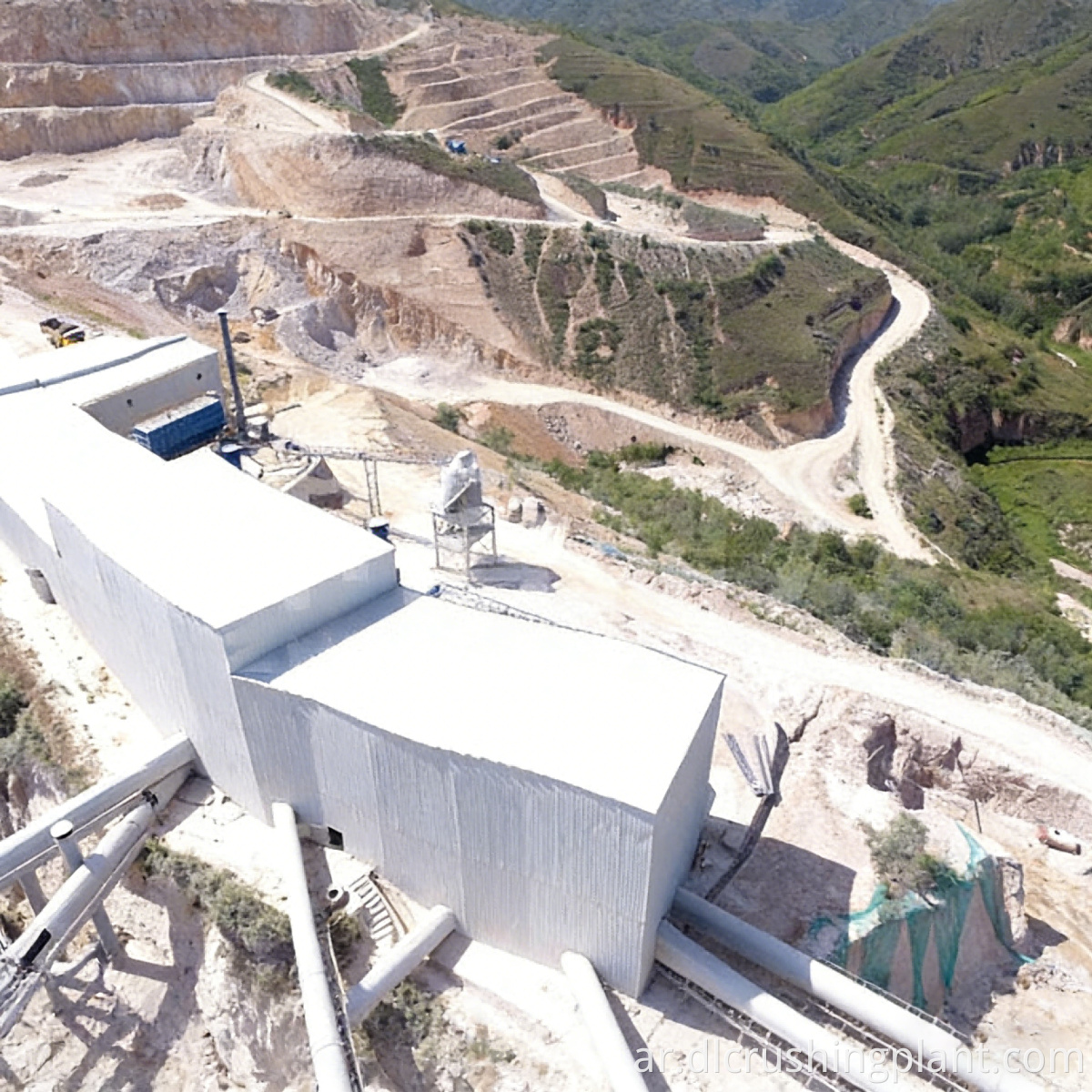

تم تنفيذ مشروع معالجة الجير المكلس في ولاية جوجارات بالهند لصالح مؤسسة محلية كبرى لتصنيع أفران الجير. يتم تكليس الحجر الجيري في فرن عمودي لإنتاج كتل الجير المكلس، والتي يجب سحقها وتصنيفها إلى مواد خام لمواد البناء ومنتجات الكالسيوم لتزويد مصانع الطوب الخلوي القريبة، ومنتجي معجون الجير، وورش إزالة الكبريت في مصانع الصلب. في السابق، كان العميل يعتمد على العديد من الكسارات الفكية الصغيرة للمعالجة اللامركزية، مما أدى إلى ارتفاع مستويات الغبار وعدم كفاية القدرة الإنتاجية. بعد أن تم تشغيل خط إنتاج الكسارة المطرقة المتكاملة بوزن 600 طن متري، حل خط واحد محل خطوط الإنتاج الأربعة المنفصلة الأصلية للعميل، مما أدى إلى مضاعفة الطاقة الإنتاجية ثلاث مرات تقريبًا. أدى نظام تجميع الغبار المغلق بالكامل إلى تقليل تركيز الغبار في الورشة إلى عُشر المستوى الأصلي، كما تم تقليل عدد المشغلين من اثني عشر إلى ثلاثة. بعد عامين من التشغيل، تجاوز معدل التشغيل الإجمالي للمعدات 92%، وكان حجم جسيمات المنتج النهائي يلبي باستمرار المواصفات الفنية التي تتطلبها مصانع الطوب الهوائي ووحدات إزالة الكبريت.

تعليقات العملاء (باللغة الإنجليزية): "يتكون إعدادنا القديم من أربع كسارات فكية صغيرة منفصلة مع وجود غبار في كل مكان. وقد حل هذا الخط المدمج المفرد محلها جميعًا، مما يوفر إنتاجًا أعلى وجزءًا صغيرًا من الغبار. يعد تدفق العملية القصير مثاليًا للجير المحروق - فهو يسحق بسهولة، لذلك لا نحتاج إلى سحق متعدد المراحل. اجتاز الهيكل المغلق الفحص البيئي الخاص بنا دون مشكلة واحدة. وبعد عامين، يعد هذا القسم الأكثر نظافة وموثوقية في مصنع الجير بأكمله."
