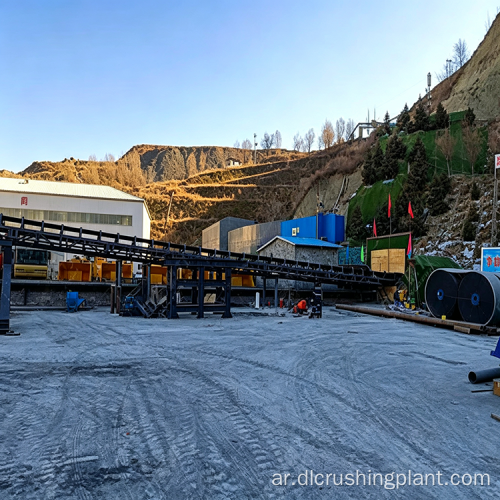

خط إنتاج خام الحديد مع الكسارة الدورانية الأفقية والكسارة الفكية لتكسير المناجم تحت الأرض

السمة الرئيسية لهذا المشروع هي استخدام الكسارة الدورانية الأفقية المثبتة مباشرة داخل نفق المنجم للتكسير الأولي. يستفيد هذا الأسلوب من ارتفاع التثبيت المنخفض للتصميم الدوراني الأفقي، والذي يتناسب مع المساحة الضيقة لغرفة التعدين تحت الأرض. تقوم الكسارة بتكسير الخام إلى حجم يمكن للناقلات الحزامية التعامل معه، ومن ثم يتم نقل المواد خارج النفق إلى مرحلة التكسير الثانوية. تم بناء خط الإنتاج بأكمله على طول التضاريس الجبلية، مما يحافظ على أعمال الهندسة المدنية بسيطة نسبيًا والاستثمار الإجمالي منخفض. إن الجمع بين قدرة التكسير العالية وانخفاض تآكل المعدات وتدفق العملية المباشر يمنح المشغل عائدًا سريعًا على الاستثمار.

تكوين المعدات

• الكسارة الدورانية الأفقية DLHGC600 — بقدرة 2500 إلى 3500 طن في الساعة، وحدة واحدة
• الكسارة الفكية DLEV200 — بقدرة 620 إلى 1500 طن في الساعة لكل وحدة، وحدتان
• غربال اهتزازي دائري DL3YKZ3680S — بقدرة 200 إلى 800 طن في الساعة لكل وحدة، 4 وحدات
• الحزام الناقل – وحدات متعددة تربط جميع مراحل المعالجة
• مجمع الغبار - يتم تركيب وحدات متعددة في نقاط توليد الغبار الرئيسية

وصف العملية

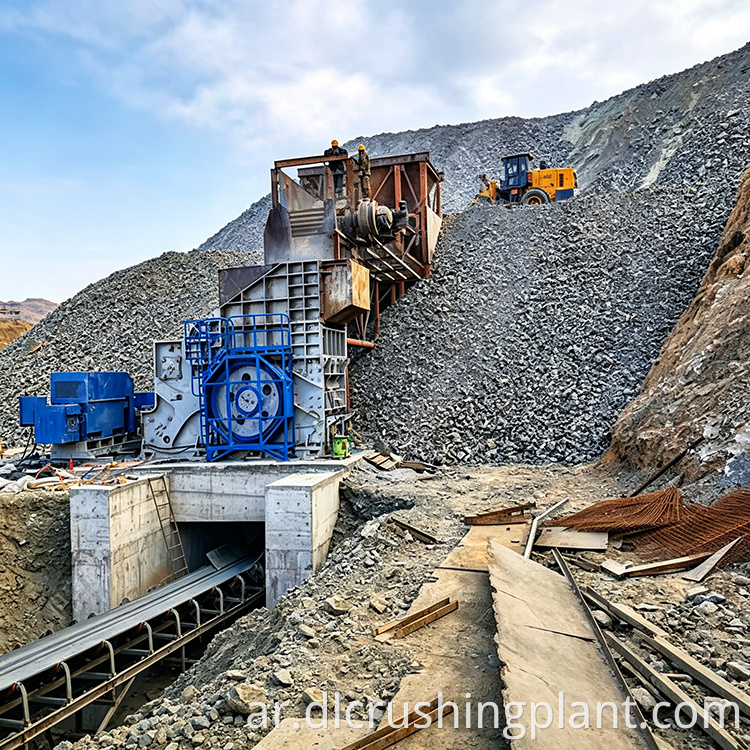

يتبع خط الإنتاج تدفق تكسير متعدد المراحل مصمم حول طريقة التعدين تحت الأرض في الموقع. تتم المرحلة الأولى داخل نفق المنجم، حيث يتم تركيب الكسارة الدورانية الأفقية DLHGC600 مباشرة في غرفة التعدين. يتم تغذية خام الحديد الخام المستخرج من جسم الخام إلى الكسارة الدورانية، والتي تستخدم عملية كسر ضاغطة لتقليل الخام إلى حجم يمكن للناقلات الحزامية نقله خارج النفق. يؤدي هذا النهج في التكسير الأولي النفقي إلى إلغاء الحاجة إلى نقل كتل خام كبيرة غير مكسورة إلى السطح، الأمر الذي قد يتطلب معدات نقل أثقل والمزيد من الطاقة.

بعد أن يتم نقل الخام خارج النفق، فإنه يدخل مرحلة التكسير الثانوية. تتعامل كسارتان فكيتان DLEV200 مع التكسير المتوسط ​​والناعم، مما يؤدي إلى تقليل المواد إلى حجم الجسيمات المستهدفة. الكسارات الفكية مناسبة لخام الحديد عالي الصلابة وتوفر إنتاجية ثابتة تحت الحمل المستمر. من هناك، تمر المواد المكسرة عبر أربع شاشات اهتزاز دائرية DL3YKZ3680S مرتبة بالتوازي. تقوم الشاشات بفصل المخرجات إلى أجزاء مختلفة الحجم، وأي مادة كبيرة الحجم تعود من خلال حلقة مغلقة إلى الكسارات الفكية لإعادة معالجتها. تنقل السيور الناقلة المنتجات النهائية إلى مناطق المخزون الخاصة بها، ويتم تركيب مجمعات الغبار في مناطق تفريغ الكسارة ومحطات الفحص للحفاظ على بيئة العمل نظيفة.

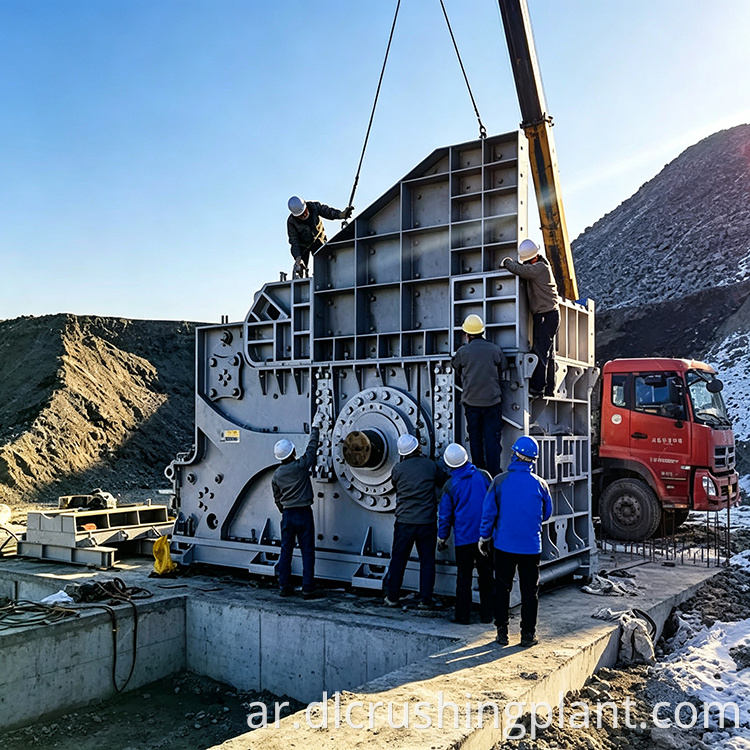

تصميم الكسارة الأولية تحت الأرض إن تركيب الكسارة الدورانية الأفقية داخل نفق المنجم هو قرار التصميم الذي يحدد هذا المشروع. تتميز الكسارة DLHGC600 بمظهر منخفض مقارنة بالكسارة الدورانية العمودية التقليدية، مما يجعلها عملية لتناسب المساحة العلوية المحدودة للغرفة الموجودة تحت الأرض. ومن خلال كسر الخام عند نقطة الاستخراج، يقلل النظام من حجم المواد التي يجب سحبها من المنجم في شكلها الخام. وهذا يقلل من الطلب على معدات النقل وتكاليف الوقود والصيانة المرتبطة بها. كما أن عملية التكسير الانضغاطية للكسارة الدورانية تنتج أيضًا دقائق أقل وشكل جسيمات أفضل مقارنة بالكسارات من النوع الصدمي، وهو أمر مفيد للمعالجة النهائية.

مميزات المشروع

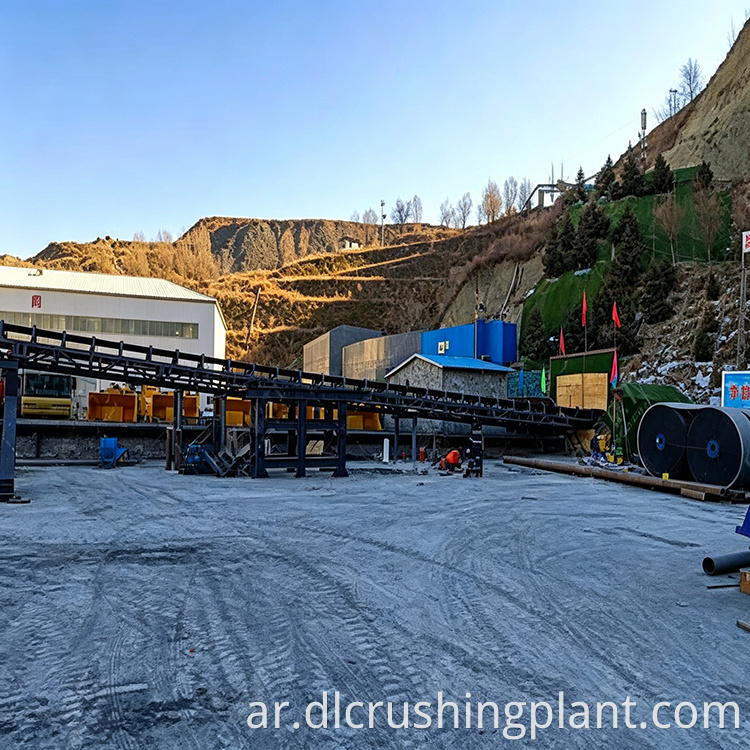

يتم الحفاظ على التكلفة الاستثمارية الإجمالية منخفضة لأن الخط تم بناؤه على طول التضاريس الجبلية الطبيعية، مما يقلل من الحاجة إلى أعمال الهندسة المدنية واسعة النطاق. تتعامل الكسارة الدورانية الأفقية مع التكسير الأولي بمعدلات تآكل منخفضة، مما يعني تقليل عمليات استبدال البطانة وتقليل تكاليف الصيانة على مدار عمر المعدات. إن تدفق العملية واضح ومباشر، حيث تتعامل الكسارة الدورانية مع الكسر الخشن بينما تتعامل الكسارة الفكية مع التكسير المتوسط ​​والناعم. إن الجمع بين الإنتاجية العالية وانخفاض تآكل المعدات والتخطيط البسيط يمنح المشغل فترة استرداد سريعة. ويضمن نظام غربلة الدائرة المغلقة أيضًا أن المنتج النهائي يلبي التدرج المطلوب دون الإفراط في التكسير، الأمر الذي قد يؤدي إلى إهدار الطاقة وتقليل الإنتاجية.

التعليمات

س 1: لماذا يتم تركيب الكسارة الدورانية الأفقية داخل نفق المنجم؟

يتميز DLHGC600 بمظهر جانبي منخفض يناسب المساحة المرتفعة المحدودة لغرفة التعدين تحت الأرض. من خلال كسر الخام عند نقطة الاستخراج، يقلل النظام من حجم الخام الخام الذي يجب نقله إلى السطح، مما يقلل من الطلب على معدات النقل والتكاليف المرتبطة به. كما تنتج عملية التكسير الانضغاطية شكلًا جيدًا للجسيمات مع غرامات أقل.

س2: ما هي مراحل التكسير التي يستخدمها خط إنتاج خام الحديد هذا؟

يستخدم الخط تدفق سحق متعدد المراحل. يتم التعامل مع المرحلة الأولى بواسطة الكسارة الدورانية الأفقية DLHGC600 داخل نفق المنجم، مما يقلل الخام إلى حجم قابل للنقل بواسطة الناقل. تقوم كسارتان فكيتان DLEV200 بالتعامل مع التكسير الثانوي المتوسط ​​والناعم، تليها أربع شاشات اهتزاز دائرية DL3YKZ3680S للتدرج، مع عودة المواد كبيرة الحجم من خلال حلقة مغلقة.

س 3: ما الذي يجعل خط الإنتاج هذا فعالاً من حيث التكلفة؟

تم بناء الخط على طول التضاريس الجبلية الطبيعية، مما يقلل من تكاليف الهندسة المدنية. تتميز الكسارة الدورانية الأفقية بمعدلات تآكل منخفضة، مما يعني عددًا أقل من عمليات استبدال البطانة وانخفاض تكاليف الصيانة. إن تدفق العملية المباشر والإنتاجية العالية لكل آلة يبقيان عدد المعدات منخفضًا، ويمنع فحص الدائرة المغلقة من التكسير الزائد. وتساهم هذه العوامل مجتمعة في تحقيق عائد سريع على الاستثمار.
