كسارة دوارة DLHGC متقدمة لتكسير خام الحديد مع ارتفاع تغذية منخفض وقدرة وحدة واحدة تبلغ 3500 طن في الساعة

نظرة عامة على المشروع

الكسارة الدورانية الأفقية DLHGC عبارة عن حل تكسير أولي متقدم تم تصميمه خصيصًا لمعالجة خام الحديد. مع إنتاج وحدة واحدة يتراوح من 1400 إلى 3500 طن في الساعة وحجم تفريغ يبلغ 200 مم أو أقل، فإنها توفر أداء التكسير الذي يتطلب تقليديًا عملية تكسير الصخور الصلبة ثلاثية المراحل، ويمكن تحقيقها الآن على مرحلتين فقط. يكمن الابتكار الهندسي الأكثر أهمية في انخفاض ارتفاع التغذية - أقل بنسبة 50% إلى 60% تقريبًا من الكسارة الدورانية التقليدية - والذي يترجم بشكل مباشر إلى انخفاض بنسبة 60% إلى 70% في تكاليف إنشاء البنية التحتية بما في ذلك أساس الكسارة، ومنصة التغذية، وأعمال الهندسة المدنية. من خلال اعتماد هيكل تجميع الرفع، تتميز DLHGC بفترة تركيب قصيرة وقدرة عالية للمعدات، مما يجعلها الكسارة الأولية المثالية لمناجم خام الحديد واسعة النطاق التي تسعى إلى تقليل النفقات الرأسمالية مع زيادة الإنتاجية إلى الحد الأقصى.

تدفق العملية

يتم تغذية خام الحديد المستخرج مباشرة من الكسارة الدورانية الأفقية DLHGC، والتي تقوم بعملية سحق أولية ذات قدرة عالية مع التحكم في حجم التفريغ بمقدار 200 مم أو أقل. بفضل مواصفات التفريغ الأولية الدقيقة هذه، يمكن تبسيط عملية تكسير الصخور الصلبة التقليدية ثلاثية المراحل - التي تشتمل عادةً على التكسير الفكي الأولي، والتكسير المخروط الثانوي، والتكسير الدقيق الثالث - إلى تكوين أكثر كفاءة على مرحلتين. يتم نقل المواد المكسرة الأولية إلى الكسارة الثانوية لمزيد من تقليل الحجم، يليها تصنيف الشاشة الاهتزازية. يتم توجيه المجاميع المؤهلة ذات المواصفات المستهدفة إلى مخزونات المنتج النهائي، بينما يتم إرجاع المواد كبيرة الحجم إلى الكسارة الثانوية في حلقة دائرة مغلقة. يسمح ارتفاع التغذية المنخفض لـ DLHGC ببناء محطة التكسير الأولية بأكملها على ارتفاع أقل بكثير، مما يقلل من حجم أعمال الحفر ومقياس الأساس الخرساني ومتطلبات الهيكل الفولاذي، وبالتالي تسريع الجداول الزمنية لبناء المشروع وتقليل الاستثمار الإجمالي.

محتوى خدمة EPC

تقدم Zhongyu Dingli حلاً متكاملاً متكاملاً لمشاريع سحق خام الحديد، يغطي التحليل الجيولوجي وجسم الخام، وتصميم العمليات المُحسّن لخصائص معينة لخام الحديد، وتصنيع المعدات وتوريدها، والهندسة المدنية وإنشاء البنية التحتية، والتركيب والتشغيل، وتدريب المشغلين، ودعم ما بعد البيع على المدى الطويل. توفر الشركة حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك خام الحديد والحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى المعالجة المستهدفة للكاولين والنفايات الصلبة الصناعية مثل الخبث والمخلفات ومخلفات البناء والهدم. بدءًا من المعدات الفردية المستقلة وحتى خطوط الإنتاج الجاهزة الكاملة، ومن تكوينات المصانع الثابتة إلى حلول وحدات الزاحف المتنقلة المرنة، يتم دمج جميع الأنظمة بموجب عقد واحد لضمان التحكم في الجدول الزمني وتحسين التكلفة والجودة المتسقة طوال دورة حياة المشروع.

حالات المشروع والبيانات

• المواد المعالجة: خام الحديد
• نطاق السعة: 1400-3500 طن في الساعة لكل وحدة واحدة
• حجم التفريغ: ≥ 200 مم
• تقليل ارتفاع التغذية: أقل بنسبة 50-60% من الكسارة الدورانية التقليدية
• توفير تكلفة البنية التحتية: تخفيض بنسبة 60-70% مقارنة بتركيب الكسارة الدورانية التقليدية
• تبسيط العملية: تم تقليل عملية تكسير الصخور الصلبة على ثلاث مراحل إلى مرحلتين، مما يقلل من الاستثمار الإجمالي للمشروع
• تصميم التجميع: هيكل تجميع الرفع يتيح فترة تركيب قصيرة
• الحد الأقصى لإنتاج الوحدة الواحدة: ما يصل إلى 3500 طن في الساعة

التعليمات

س 1: كيف يمكن للكسارة الدورانية الأفقية DLHGC تقليل تكاليف البنية التحتية بنسبة 60-70%؟

تتميز DLHGC بارتفاع تغذية أقل بنسبة 50-60% تقريبًا من الكسارات الدورانية التقليدية، مما يقلل بشكل مباشر من حجم أساسات الكسارة ومنصات التغذية والهياكل الفولاذية الداعمة. يؤدي تقليل أعمال الحفر الترابية، وصب الخرسانة الأصغر، ومتطلبات الفولاذ الهيكلي الأخف إلى خفض تكاليف إنشاء البنية التحتية بشكل جماعي بنسبة 60-70٪، مما يجعلها مفيدة بشكل خاص لمشاريع المناجم الجديدة ذات الميزانيات الرأسمالية المحدودة.

س2: لماذا يمكن لـ DLHGC تبسيط عملية التكسير ثلاثية المراحل لخام الحديد إلى مرحلتين؟

توفر DLHGC حجم تفريغ أولي يبلغ 200 مم أو أقل، وهو جيد بما يكفي للتغذية مباشرة في الكسارة المخروطية الثانوية دون الحاجة إلى مرحلة سحق متوسطة. في معالجة خام الحديد التقليدية، تنتج الكسارات الفكية الأولية عادةً أحجام تفريغ تتراوح من 300 إلى 350 مم، مما يستلزم ثلاث مراحل للوصول إلى مواصفات المنتج النهائية. من خلال إلغاء مرحلة سحق واحدة، يقلل DLHGC عدد الكسارات والناقلات ودوائر الفحص المطلوبة، مما يقلل بشكل كبير من الاستثمار الإجمالي للمشروع والتعقيد التشغيلي.

س 3: ما هي ميزة هيكل تجميع الرفع في DLHGC؟

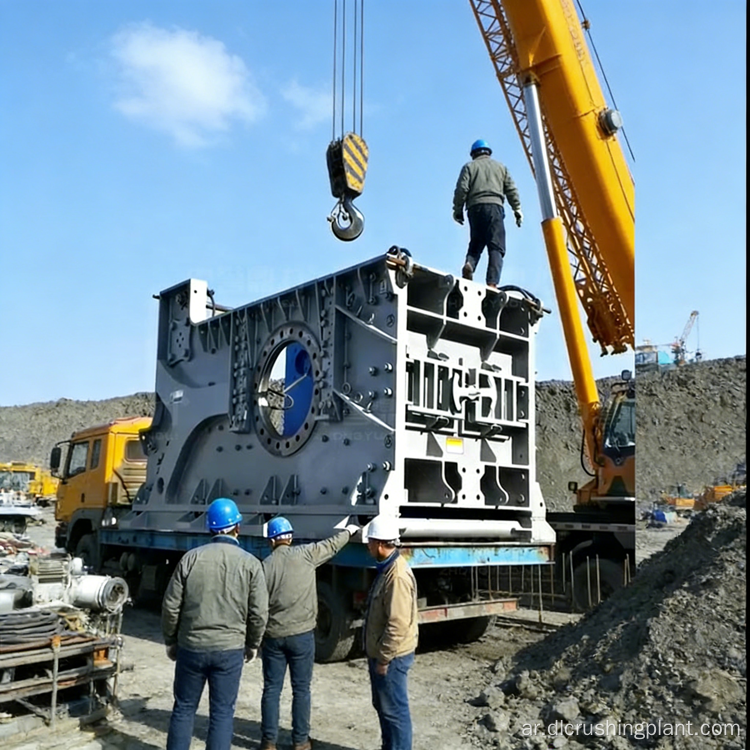

يسمح هيكل تجميع الرفع بتجميع مكونات الكسارة الرئيسية مسبقًا ورفعها إلى موضعها كوحدات متكاملة، بدلاً من تجميعها قطعة قطعة في الموقع. يعمل هذا التصميم على تقليل وقت التثبيت، وتبسيط إمكانية الوصول إلى الصيانة لاستبدال المكونات، كما يتيح التشغيل السريع. إلى جانب انخفاض متطلبات الأساس، يمكن تشغيل DLHGC بشكل أسرع بكثير من الكسارات الدورانية التقليدية، مما يقلل من المهل الزمنية للمشروع ويسرع العائد على الاستثمار في عمليات تعدين خام الحديد.
