هذا الحل عبارة عن 1400 إلى 3500 خام حديد متري يتميز بالصلابة العالية والكشط القوي. تتطلب التكوينات التقليدية ثلاثية المراحل - باستخدام الكسارة الدورانية التقليدية أو مجموعة من الكسارة الفكية والكسارة المخروطية - استثمارًا كبيرًا وأعمال هندسة مدنية واسعة النطاق ودورة بناء طويلة. تتميز الكسارة الدورانية الأفقية DLHGC بهيكل أفقي، مع ارتفاع تغذية يبلغ 50-60 بالمائة فقط من الكسارة الدورانية التقليدية. وهذا يقلل بشكل كبير من حجم حفر الأنفاق وكمية الخرسانة المطلوبة للأساس، مما يؤدي إلى توفير في تكاليف الهندسة المدنية بنسبة 60-70 بالمائة؛ يؤدي التركيب المعياري عبر الرافعة إلى تقليل وقت البناء في الموقع بمقدار النصف تقريبًا، ويمكن لوحدة واحدة أن تغطي نطاقًا واسعًا من القدرات الإنتاجية من 1400 طن متري إلى 3500 طن متري. تم تصميم النظام للتكسير الأولي للخام الخام في عمليات الحفر المفتوحة لمناجم خام الحديد الكبيرة وكمرحلة تغذية لمصانع معالجة المعادن. من خلال استبدال عملية التكسير ذات الثلاث مراحل بعملية التكسير ذات المرحلتين، فإنه يقلل بشكل كبير من إجمالي استثمار المشروع ووقت البناء مع ضمان حجم جسيمات المنتج المطلوب.

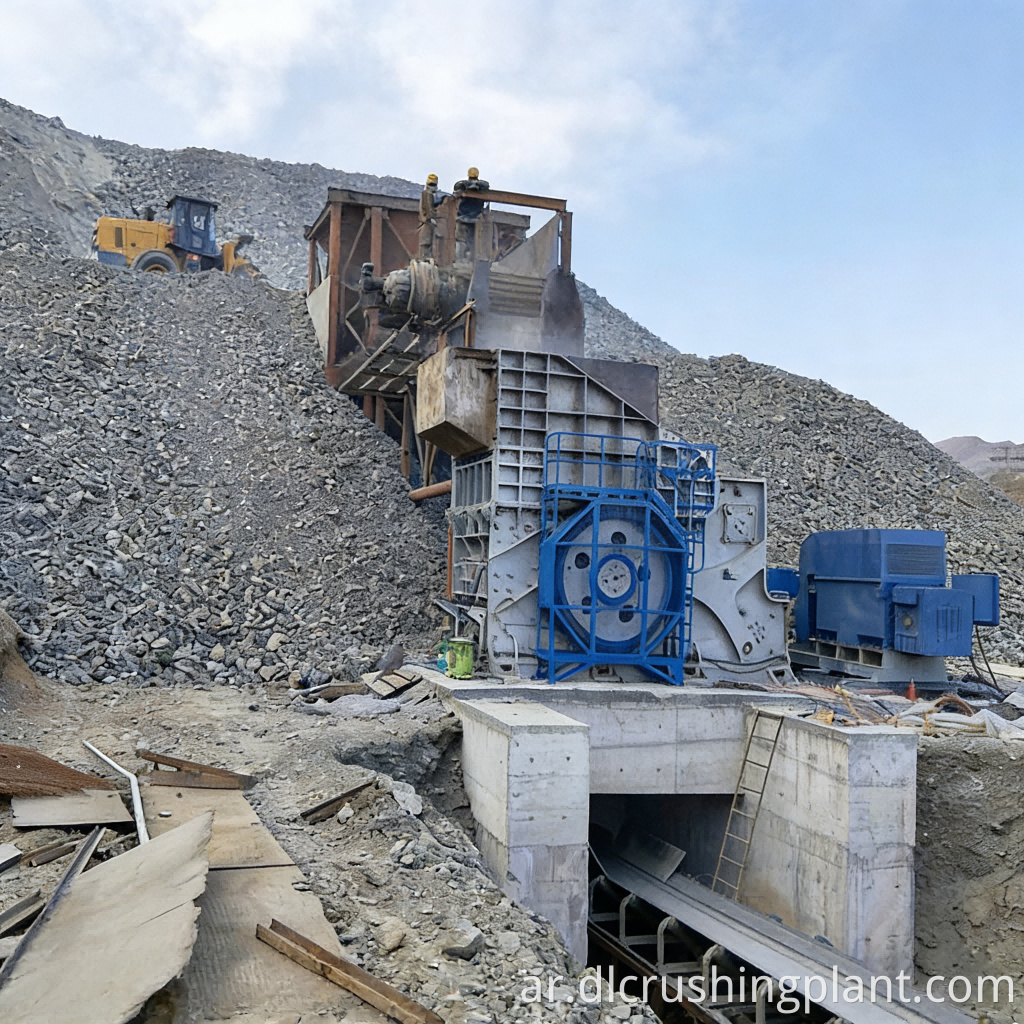

بعد استخراجه عن طريق الحفر والتفجير، يتم تفريغ خام الحديد الخام مباشرة بواسطة شاحنات تفريغ في قادوس التغذية للكسارة الدورانية الأفقية DLHGC، حيث يصل حجم قطع الخام إلى أكثر من متر واحد. بعد الضغط والسحق المستمر بواسطة الكسارة، يتم تفريغ المادة بحجم جسيم أقل من 200 ملم ويتم نقلها عبر ناقل الحزام إلى شاشة اهتزازية للتصنيف. يتم نقل المواد ذات الحجم الكبير الأكبر من 200 مم على الشاشة عبر حزام العودة إلى الكسارة الثانوية (الكسارة المخروطية أو الكسارة المطرقة التشكيلية) من أجل التكسير الدقيق الثانوي. بعد التكسير الدقيق، تعود المواد إلى نظام الغربلة لتشكل دورة دائرة مغلقة. يتم نقل المواد ذات الحجم الصغير المؤهلة بواسطة الحزام إلى ساحة تخزين المنتج النهائي أو مباشرة إلى مدخل التغذية لمصنع معالجة المعادن. بالمقارنة مع العملية التقليدية المكونة من ثلاث مراحل - والتي تجمع بين التكسير الأولي مع الكسارة الفكية، والتكسير الثانوي باستخدام الكسارة المخروطية، والتكسير الثلاثي باستخدام الكسارة المخروطية - يحقق هذا الحل نفس حجم الجسيمات النهائية باستخدام تكوين من مرحلتين يتكون من وحدة DLHGC واحدة للتكسير الأولي متبوعة بالسحق الدقيق الثانوي. وهذا يلغي الحاجة إلى كسارة واحدة وأنظمة الفحص والنقل المرتبطة بها، مما يؤدي إلى عملية مبسطة، وقطع أقل من المعدات، وصيانة مركزية. يتم تركيب مجمعات الغبار النبضية وأنظمة إخماد الغبار بالرش في جميع نقاط التكسير والغربلة الرئيسية على طول الخط لتقليل التركيز العالي للغبار المتولد أثناء سحق الصخور الصلبة.

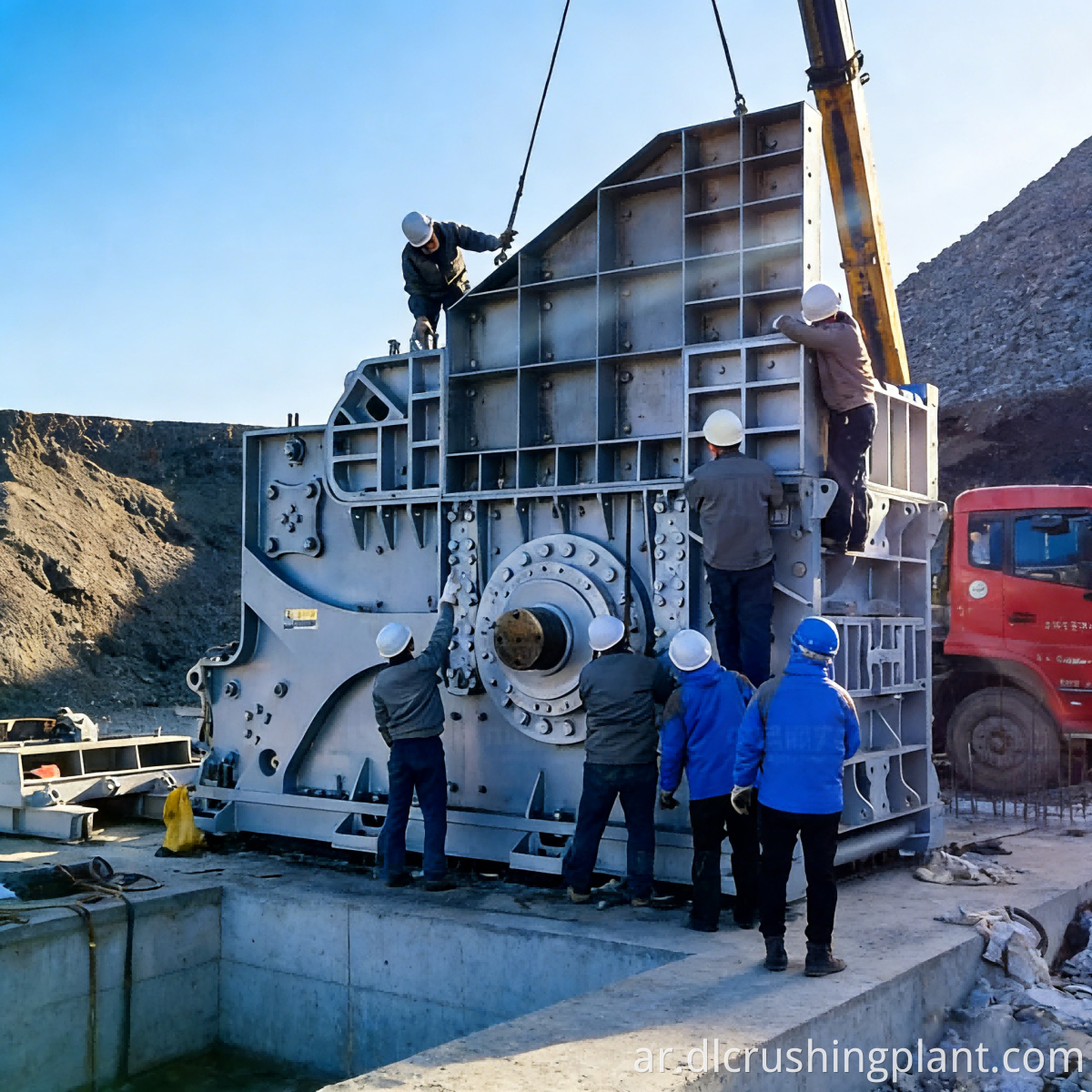

نحن نقدم خدمات EPC متكاملة العمليات، بدءًا من مسح الموارد المعدنية، وتصميم العمليات، وتصنيع وتوريد المجموعة الكاملة من المعدات، وبناء الأساسات، والتركيب والتشغيل، إلى تدريب الموظفين وإدارة التشغيل والصيانة. تشتمل المعدات على الكسارة الدورانية الأفقية DLHGC، والكسارة المخروطية أو الكسارة المطرقة للتشكيل، والغرابيل الاهتزازية من سلسلة YKZ، وناقلات الحزام من النوع الصندوقي المغلق بالكامل، وأنظمة جمع الغبار في الكيس النبضي، ومرافق تخزين المنتج النهائي، ونظام التحكم الكهربائي المركزي DCS. نظرًا لمتطلبات التركيب والرفع المعيارية للكسارة الدورانية الأفقية DLHGC، فإننا نقدم خدمات فنية متكاملة تتراوح من تصميم الأساس إلى خطط الرفع. مدة تنفيذ المشروع من أربعة إلى ستة أشهر؛ يتم توفير الدعم الفني المجاني وتوريد قطع الغيار خلال فترة الضمان، ويمكن للمهندسين أن يتمركزوا في الموقع على المدى الطويل للتشغيل والصيانة.
دراسة حالة مشروع خط إنتاج خام الحديد
تم تنفيذ مشروع تكسير خام الحديد في ولاية ميناس جيرايس بالبرازيل لصالح شركة محلية متوسطة الحجم لتعدين خام الحديد. يتكون الجسم الخام من خام الحديد من نوع الهيماتيت، والذي يتميز بالصلابة العالية والكشط القوي. بعد الحفر والتفجير، يبلغ حجم الجسيمات الخام بشكل عام 800 ملم أو أكبر. خطط العميل في الأصل لاستخدام تكوين ثلاثي المراحل يتكون من كسارة فكية تقليدية متبوعة بمرحلتين من الكسارات المخروطية، الأمر الذي كان سيتطلب حفريات هندسية مدنية واسعة النطاق، واستثمارات عالية، وفترة بناء طويلة. أوصينا بحل من مرحلتين باستخدام الكسارة الدورانية الأفقية DLHGC، لتحل محل المجموعة التقليدية من الكسارة الفكية والكسارة المخروطية الثانوية بوحدة DLHGC واحدة. يتم تغذية المواد التي يقل حجم جسيماتها عن 200 ملم مباشرة إلى مرحلة التكسير الدقيق الثانوية. أدى هذا الحل إلى خفض تكاليف الهندسة المدنية بنسبة 65% تقريبًا مقارنة بالخطة الأصلية وتقصير فترة البناء بما يقرب من أربعة أشهر. بعد عام ونصف من التشغيل، أصبح تآكل بطانة DLHGC موحدًا، مع فترات استبدال تتجاوز ثمانية أشهر. لقد تجاوز معدل التشغيل الإجمالي للمعدات 92%، وحجم الجسيمات للمنتج المسحوق يتوافق باستمرار مع متطلبات التغذية لمصنع معالجة المعادن.
تعليقات العملاء (باللغة الإنجليزية): "كانت الكسارة الدورانية الأفقية بمثابة اكتشاف لمشروعنا. كان الإعداد التقليدي ثلاثي المراحل يتطلب حفرًا عميقًا وأساسات خرسانية ضخمة - خفضت DLHGC ميزانية الأعمال المدنية لدينا بما يقرب من الثلثين. انخفض ارتفاع التغذية بشكل كبير، وتم الانتهاء من التثبيت في أسابيع، وليس أشهر. بعد 18 شهرًا من معالجة خام الهيماتيت الصلب، تصمد البطانات بشكل أفضل من المتوقع. لقد قمنا بتبسيط العملية من ثلاث مراحل إلى مرحلتين دون المساس بجودة المنتج. هذا هو مستقبل التكسير الأولي لخام الحديد الصخري الصلب.
الأسئلة الشائعة حول خط إنتاج خام الحديد
س: ما هو الفرق بين الكسارة الدورانية الأفقية والكسارة الدورانية التقليدية؟
ج: يتميز DLHGC بالتكوين الأفقي مع التغذية الأفقية للمواد؛ يبلغ ارتفاع التغذية الخاص بها 50-60 بالمائة فقط من الكسارة الدورانية العمودية التقليدية، مما يتطلب حفرًا أقل عمقًا للغرفة وأعمال أساس أقل. نظام تكسير وغربلة خام الحديد على مرحلتين بينما يعمل كلاهما على مبدأ التكسير بالضغط، تم تحسين طريقة تركيب DLHGC ومتطلبات الهندسة المدنية بشكل كبير، مما يجعلها مثالية للمناجم الجديدة التي تسعى إلى تقليل التكاليف وتسريع البناء.
س: هل يمكن لعملية التكسير على مرحلتين تلبية متطلبات حجم التغذية للمكثف؟
ج: نعم. ينتج DLHGC حجم تفريغ أولي أقل من 200 ملم؛ بعد المزيد من التكسير الدقيق بواسطة كسارة مخروطية ثانوية أو كسارة مطرقة للتشكيل، يمكن تحقيق حجم التغذية الذي يتطلبه المكثف باستمرار. من حيث حجم التفريغ، فإن هذا التكوين المكون من مرحلتين يعادل الحل التقليدي ثلاثي المراحل. معدات توريد المواد الخام لمصانع معالجة خام الحديد.
س: هل يمكن لوحدة DLHGC واحدة أن تغطي نطاق طاقة إنتاجية يتراوح بين 1400 إلى 3500 طن متري؟
ج: نعم. من خلال ضبط سرعة الجلبة اللامركزية وحجم فتحة التفريغ، يمكن لـ DLHGC العمل بمرونة عبر نطاق واسع من طاقات الإنتاج. خط إنتاج الكسارة الدورانية الأفقية لخام الحديد خلال المرحلة الأولية عندما يكون إنتاج المنجم منخفضًا، فإنه يعمل بحمل منخفض. ومع زيادة الإنتاج، فإن تعديل المعلمات ببساطة يمكن أن يلبي الطلب المتزايد على الإنتاج دون الحاجة إلى استبدال الوحدة الرئيسية.
للحصول على المواصفات الفنية لهذا الحل أو عرض أسعار مخصص، يرجى الاتصال بفريقنا الاستشاري لهندسة التعدين. سنقدم لك تصميم عملية فرديًا مصممًا خصيصًا لخصائص خامك ومتطلبات منتجك النهائي.
