التحكم المتتالي ذو المرحلة المزدوجة لكسارة الحجر الجيري ذات المطرقة الثقيلة وآلة التشكيل

يستخدم مصنع تجميع الحجر الجيري المبني حديثًا، بقدرة إنتاجية يومية تبلغ 10000 طن متري، عملية من مرحلتين تتكون من كسارة مطرقة شديدة التحمل PCZ1620 للتكسير والتشكيل الأولي، بالإضافة إلى آلة تشكيل PC1216 تتميز بالتحكم الدقيق في المواد المعاد تدويرها. تم تجهيز النظام بوحدة تغذية ZGC2050 للخدمة الشاقة وشاشتين اهتزازيتين دائريتين كبيرتين (3YKZ3070 و2YKZ3070)، لإنتاج ركام متدرج عالي الجودة في مجموعة متنوعة من الأحجام. يتميز الحجر الجيري بصلابة متوسطة وقابلية جيدة للتفتيت. تحقق الكسارة المطرقة للخدمة الشاقة مع فتحة التغذية الكبيرة معدل تشكيل مرتفع لمرة واحدة، بينما تقوم آلة التشكيل بمعالجة جزء فقط من المواد المعاد تدويرها لمنع التكسير الزائد، مما يضمن كلاً من الإنتاجية العالية والشكل الأمثل للجسيمات. هذا النظام مناسب لتزويد الركام لمشاريع البنية التحتية واسعة النطاق، ومصانع الخرسانة الجاهزة، وقواعد توريد مواد الطرق السريعة.

التحديات الرئيسية: يؤدي الاختيار غير المناسب للمعدات للمحاجر الجديدة ذات الحجم 10000 طن متري إلى ارتفاع معدلات التكسير الزائد والنفايات المفرطة؛ عدم كفاية قدرة الوحدة الواحدة التي تتطلب وحدات متعددة للعمل بالتوازي، مما يؤدي إلى عمليات تشغيل وصيانة معقدة؛ محدودية مواصفات المنتج النهائي وشكل الجسيمات دون المستوى مما يؤثر سلبًا على أسعار البيع.

أبرز الحلول: تدمج الكسارة المطرقة الثقيلة PCZ1620 وظائف التكسير والتشكيل، ومعالجة الحجر الجيري بكفاءة من خلال فتحة التغذية الكبيرة لإنتاج أشكال جسيمات موحدة؛ تقوم آلة التشكيل PC1216 بإعادة معالجة المواد المرتجعة ذات الحجم الكبير فقط، مما يؤدي إلى معدل سحق مفرط منخفض للغاية ومعدل إنتاج يتجاوز 93%؛ ينتج نظام التحكم المتكامل ذو الشاشة المزدوجة 3YKZ3070 + 2YKZ3070 درجات متعددة من الركام المتدرج في تمريرة واحدة، مما يضمن الجودة المتسقة.

الحجر الجيري الخام ← وحدة التغذية الثقيلة ZGC2050 للتغذية الموحدة ← كسارة المطرقة الثقيلة PCZ1620 (التكسير والتشكيل الأولي المشترك) التشكيل بمسار واحد ← شاشة اهتزاز دائرية ثلاثية الطبقات 3YKZ3070 للتصنيف الأولي ← تدخل المواد كبيرة الحجم من أعلى الشاشة إلى آلة التشكيل PC1216 للتحسين الثانوي قبل إعادتها لإعادة الغربلة ← 2YKZ3070 دائرية مزدوجة الطبقة شاشة اهتزازية للتصنيف الدقيق الثانوي ← يتم تخزين الركام النهائي بمواصفات مختلفة في صوامع منفصلة. يعمل نظام التحكم المتشابك ذو الشاشة المزدوجة مع ماكينة التشكيل على إرجاع المواد فقط؛ معدل الطحن الزائد للعملية بأكملها أقل من 8%، مما يؤدي إلى الحد الأدنى من النفايات.

تصميم الحل: تقييم موارد المناجم، وتحليل الخام الشامل، وتخطيط المخطط الرئيسي بمقياس 10000 طن متري، واختيار المعدات ومطابقتها، وخطة تقييم الأثر البيئي للمناجم الخضراء. تصنيع المعدات: وحدة التغذية ZGC2050، والكسارة المطرقة الثقيلة PCZ1620، وآلة التشكيل PC1216، وشاشات الاهتزاز الدائرية الكبيرة 3YKZ3070 و2YKZ3070، ونظام النقل، وأنظمة تجميع الغبار وتوزيع الطاقة، وأنظمة التحكم المركزية، والمكونات الأخرى - جميعها يتم تصنيعها داخليًا ومعتمدة وفقًا لمعايير CE/ISO. التركيب والتشغيل: 25-35 يومًا لتركيب خطوط الإنتاج الكاملة في المناجم واسعة النطاق، بما في ذلك التشغيل المتكامل حتى الإنتاج بكامل طاقته والامتثال للمعايير. إدارة العمليات والصيانة: تدريب المشغلين، وضمان لمدة عام على المعدات الأساسية، ودعم مخزون قطع الغيار، والتشخيص عن بعد.

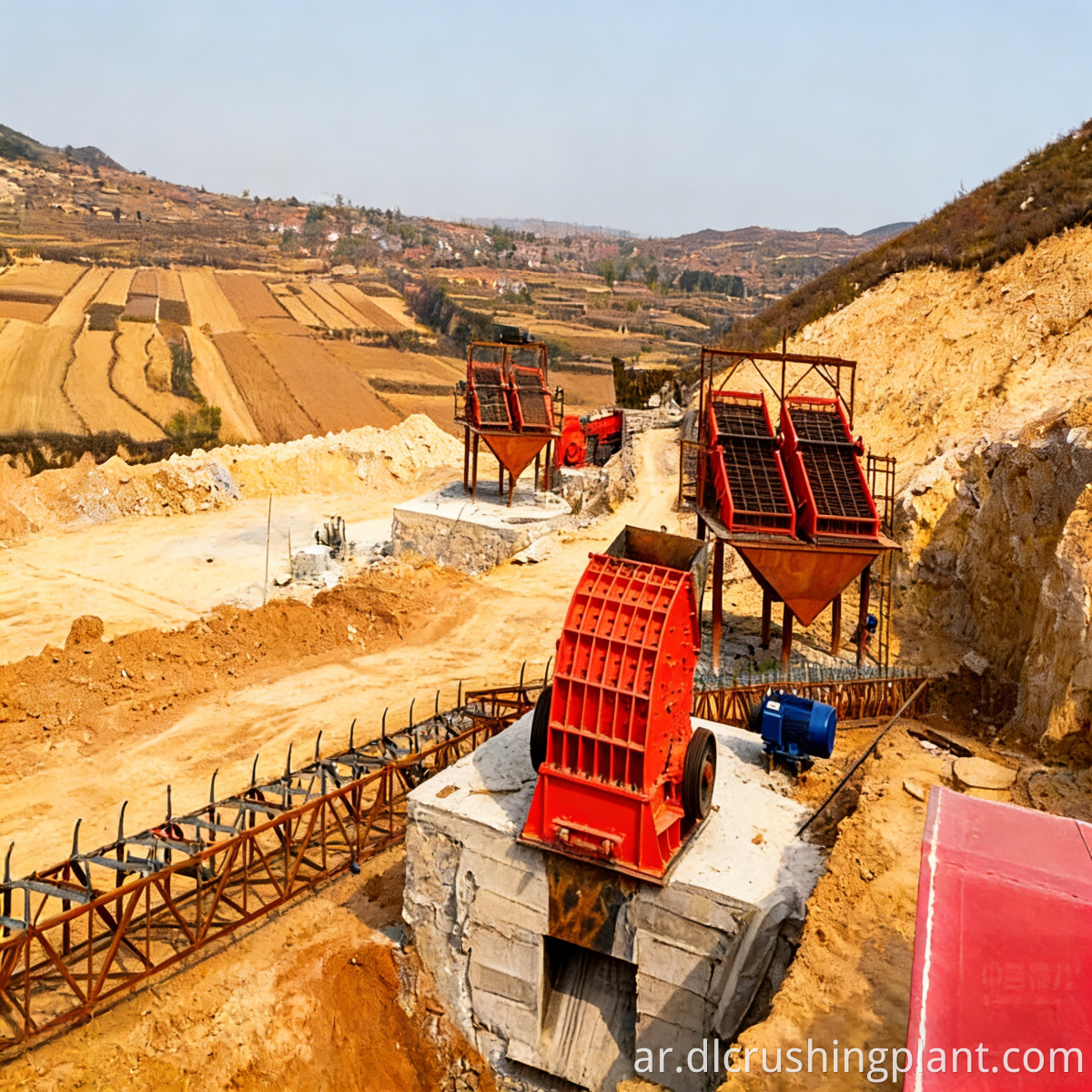

مشروع مصنع الركام في سومطرة، إندونيسيا: منجم للحجر الجيري تم تشييده حديثًا بقدرة يومية تبلغ 10000 طن متري، ويتميز بكسارة مطرقة ثقيلة PCZ1620 + آلة تشكيل PC1216 + نظام تحكم متكامل ثنائي الشاشة 3YKZ/2YKZ3070، لإنتاج "مي شي" عالي الجودة وركام ثلاثي الدرجات. يقوم المشكل بمعالجة 15% فقط من المواد المرتجعة ذات الحجم الكبير؛ معدل التكسير الزائد أقل من 8%، ومعدل العائد 93%. ويعمل المصنع بكامل طاقته بشكل متواصل لمدة عامين منذ بدء تشغيله.

تعليقات العملاء: "يتعامل PCZ1620 مع 10,000 طن متري يوميًا بشكل حبيبي ممتاز. إن عمليات التشكيل PC1216 التي تقوم فقط بإرجاع التكسير الزائد عن الحد هي الحد الأدنى ويظل الإنتاج أعلى من 93%. يتيح لنا نظام الشاشة المزدوجة إنتاج مواصفات متعددة في مسار واحد. إنه مصنع عالمي المستوى حقًا."

س: إن الكسارة المطرقة الثقيلة PCZ1620 لديها بالفعل وظيفة التشكيل. لماذا لا تزال هناك حاجة إلى المشكل PC1216؟

ج: بعد مرور مرة واحدة عبر PCZ1620، يفي ما يقرب من 85% من المادة بمواصفات الشكل الحبيبي، لكن نسبة 15% المتبقية من المادة كبيرة الحجم التي تمر عبر الشاشة لا تزال ذات شكل حبيبي دون المستوى الأمثل. عقد EPC الجاهز لمنجم تجميع الحجر الجيري الجديد يقوم PC1216 بتحسين هذا الجزء فقط من المادة المرتجعة، مع تجنب التكسير الزائد واستهلاك الطاقة المهدر الذي قد ينتج عن تكرير الدفعة بأكملها. يؤدي ذلك إلى زيادة الإنتاجية إلى 93% وتقليل استهلاك الطاقة بنسبة 20% تقريبًا مقارنة بمحلول تكرير كامل الدفعة. خطوط إنتاج الركام المتدرجة حسب الطلب.

س: ما هو إجمالي الطاقة المركبة المطلوبة لخط إنتاج بقدرة يومية تبلغ 10,000 طن متري؟

ج: تتطلب الكسارة المطرقة الثقيلة PCZ1620 ما يقرب من 500 كيلووات، وآلة التشكيل PC1216 حوالي 200 كيلووات، وشاشتين اهتزازيتين 3070 بإجمالي إجمالي يبلغ حوالي 160 كيلووات، بالإضافة إلى نظام التغذية والناقل. مجموعة كاملة من معدات التعدين لمشروع إجمالي جديد يبلغ إجمالي استهلاك الطاقة للخط بأكمله حوالي 900-1000 كيلووات، مع استهلاك طاقة محدد يبلغ حوالي 1.2-1.4 كيلووات ساعة/طن متري.
