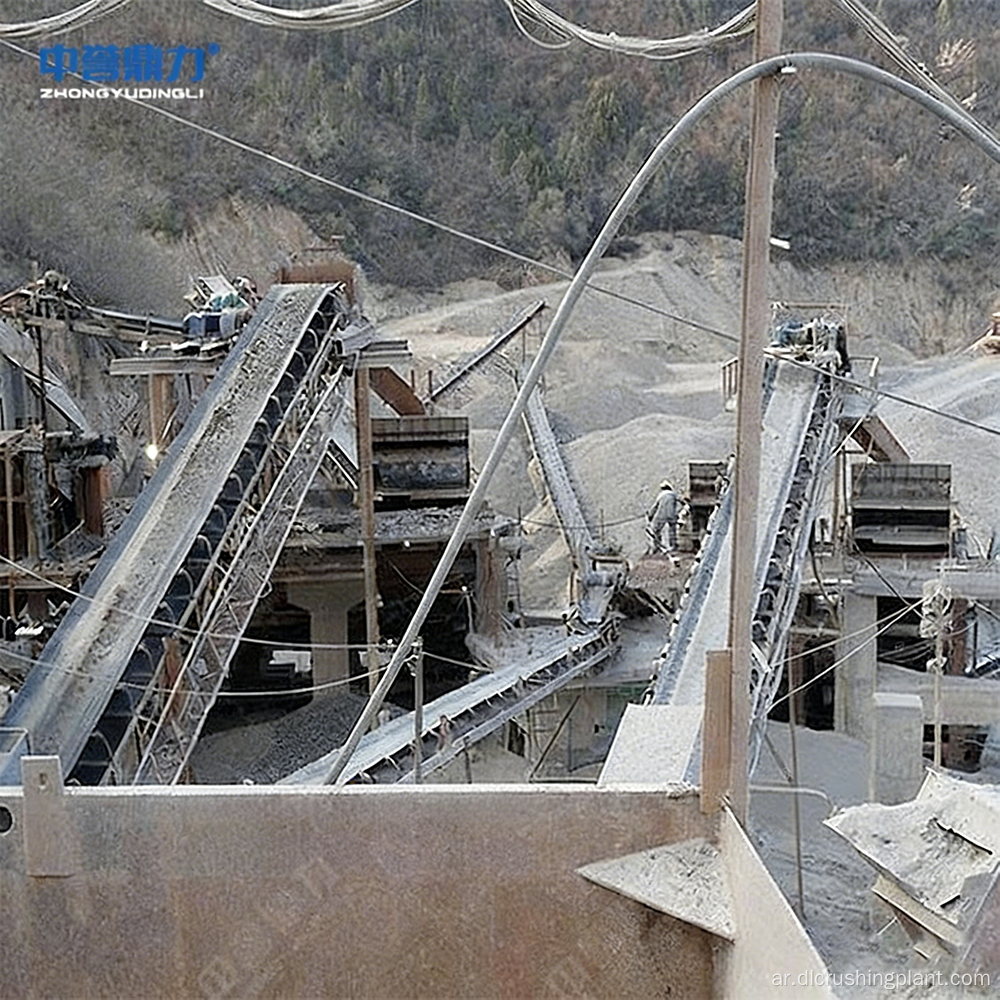

خط إنتاج رمل الدولوميت، غربلة التكسير متعدد المراحل، EPC مزود خدمة تسليم المفتاح

نظرة عامة على المشروع

هذا المشروع عبارة عن خط إنتاج وتكسير رمل الدولوميت الجاهز. الدولوميت هو معدن كربونات ذو صلابة موس تتراوح من 3.5 إلى 4. وله بنية كثيفة ومقاومة قوية للماء. يمكن تخصيص قدرة المعالجة وفقًا لحجم المشروع. تشمل المنتجات النهائية رمل البناء والركام من 0 إلى 5 مم و5 إلى 10 مم، بالإضافة إلى مسحوق الدولوميت من 200 إلى 800 شبكة، والذي يستخدم على نطاق واسع في مواد البناء والسيراميك والحراريات والزجاج والمواد الكيميائية والمعادن والزراعة وغيرها من المجالات.

تشمل نقاط الألم الشائعة في مشاريع معالجة الدولوميت ما يلي: صلابة معدنية معتدلة ولكن هناك اختلاف كبير في الكشط، وحجم تفريغ التكسير الأولي غير المستقر مما يؤثر على كفاءة التكسير الدقيق اللاحقة، وعدم كفاية دقة تصنيف الغربلة التي تسبب تقلبات التدرج الكلي، وصعوبة التحكم في حجم جسيمات المسحوق مما يؤثر على جودة التطبيق النهائي، واختيار المعدات غير المتطابقة عبر مراحل متعددة مما يؤدي إلى اختناقات في القدرات.

الميزة الأساسية للحل هي عملية التكسير والغربلة متعددة المراحل المطابقة بدقة لخصائص الدولوميت. تعمل الكسارة الفكية للتكسير الأولي على تقليل كتل الدولوميت الكبيرة إلى حدود 100 مم. تنتج الكسارة المخروطية للتكسير والتشكيل الثانوي الدقيق ركامًا متعدد المواصفات من 0 إلى 5 مم و5 إلى 10 مم. تعمل شاشات الاهتزاز الدائرية المتعددة معًا لضمان التدرج المستقر. تقوم الناقلات الحزامية بتوصيل المنتجات النهائية إلى صناديق التخزين المعنية. لمعالجة المسحوق، يمكن تكوين مطاحن الطحن لإنتاج مسحوق الدولوميت من 200 إلى 800 شبكة لاستخدامها في إضافات الأعلاف، والطلاءات المطاطية البلاستيكية، وألواح السقف، وأنابيب الصرف، ومعجون الأسنان، والصابون، والكابلات، وغيرها من الصناعات. تم تحديد مراحل العملية الشاملة بوضوح مع سعة المعدات المطابقة، ويمكن تعديلها بمرونة وفقًا لحجم التغذية ومتطلبات المنتج النهائي.

تدفق العملية

يتم تفريغ كتل الدولوميت الكبيرة بواسطة مركبات النقل في قادوس التغذية. تقوم وحدة التغذية الموجودة أسفل القادوس بتغذية المواد بالتساوي إلى الكسارة الفكية للتكسير الأولي، مما يقلل الخام الكبير إلى حدود 100 مم. بعد التكسير الأولي، تدخل المواد إلى الكسارة المخروطية للتكسير والتشكيل الثانوي الدقيق، مما ينتج حجرًا مكسرًا من 0 إلى 5 مم و5 إلى 10 مم. تستخدم الكسارة المخروطية مبدأ تكسير التصفيح لتقليل التكسير الزائد، مما يؤدي إلى شكل جسيمات التفريغ الموحد.

بعد التكسير الدقيق، يتم تصنيف المواد بواسطة شاشات اهتزاز دائرية متعددة مجتمعة. تدخل مجاميع المواصفات المختلفة إلى صناديق المنتجات النهائية المعنية ويتم نقلها بواسطة الناقلات الحزامية إلى صوامع التخزين المقابلة. إذا كان مسحوق الدولوميت مطلوبًا، فيمكن تغذية المواد الدقيقة بعد الغربلة إلى معدات الطحن، وتعديلها وفقًا لمتطلبات النعومة مثل 200 شبكة، و250 إلى 300 شبكة، و350 إلى 400 شبكة، و400 إلى 600 شبكة، و800 شبكة، لإنتاج مسحوق للصناعات النهائية بما في ذلك إضافات الأعلاف، والطلاءات، ومعجون الأسنان، والكابلات، وغيرها. يتم ترتيب مجمعات الغبار النبضية عند نقاط توليد الغبار للسحق والغربلة لضمان تلبية انبعاثات الغبار للمعايير في الموقع.

نطاق خدمة EPC

تصميم المخطط: تصميم العملية على أساس حجم تغذية الدولوميت، وقدرة المعالجة، ومواصفات المنتج النهائي، ومتطلبات النقاء؛ تقديم اختيار المعدات، والمخططات الانسيابية، ورسومات تخطيط ورشة العمل، وخطط حماية البيئة.

تصنيع المعدات: توريد الكسارات الفكية، والكسارات المخروطية، وغرابيل الاهتزاز الدائرية، ومعدات الطحن، والناقلات، ومجمعات الغبار، وأنظمة التحكم الكهربائية. تقديم قوائم مفصلة بالنماذج والمواصفات ومعلمات الطاقة.

التثبيت والتشغيل: إرسال الفرق الفنية إلى الموقع لتوجيه التثبيت والتشغيل؛ استكمال اختبار الآلة الفردية والتشغيل التجريبي الكامل للعملية لضمان تلبية السعة وتدرج المنتج للأهداف.

تكليف التشغيل والصيانة: توفير تدريب المشغلين، وأدلة الصيانة، وتوريد قطع الغيار، والدعم الفني عن بعد؛ يمكن أن تقوم بتكليف التشغيل والصيانة على المدى الطويل بما في ذلك عمليات التفتيش المنتظمة.

حالة المشروع

تم بناء المشروع لصالح شركة مواد بناء في مقاطعة قونية بتركيا، كخط داعم لإنتاج تكسير الدولوميت. وكانت قدرة المعالجة المصممة 350 طن في الساعة. يتمتع الدولوميت الخام بصلابة موس تبلغ 4. وتغطي مواصفات المنتج النهائي الرمال المصنعة من 0 إلى 5 مم والحجر المسحوق من 5 إلى 31 مم، المستخدم في المواد المقاومة للحرارة وإعداد المواد الخام الزجاجية. تم تشغيله في يناير 2024، وقد وصلت الإنتاجية الفعلية إلى أكثر من 96% من القدرة التصميمية. كان معدل تأهيل تفريغ التكسير الأولي 90%. وكان معدل تأهيل حجم المنتج النهائي 93%. وكانت كفاءة تصنيف الفحص 95٪. وكانت انبعاثات الغبار أقل من 8 ملجم/م3.

تعليقات العملاء: "يعمل خط تكسير الدولوميت بشكل موثوق منذ بدء التشغيل. تتعامل الكسارة الفكية مع الكتل الخام بكفاءة، وتنتج الكسارة المخروطية مجاميع جيدة التدرج تلبي متطلباتنا من المواد المقاومة للحرارة. توفر الغرابيل الاهتزازية متعددة الطوابق تصنيفًا متسقًا، وهو أمر بالغ الأهمية لتغذية إنتاج الزجاج لدينا. أكمل فريق EPC التثبيت قبل الموعد المحدد وقدم تدريبًا ممتازًا للمشغلين."

التعليمات

س: ما هي مزايا العملية المكونة من مرحلتين للكسارة الفكية بالإضافة إلى الكسارة المخروطية لتكسير الدولوميت؟
ج: يتمتع الدولوميت بصلابة متوسطة ولكنه كثيف ومقاوم للتآكل. الكسارة الفكية لديها قدرة تكسير أولية كبيرة مع تفريغ مستقر. تنتج الكسارة المخروطية شكل جسيمات موحد من خلال سحق التصفيح. تعمل العملية المكونة من مرحلتين على موازنة الكفاءة وشكل الجسيمات، وهي أكثر مقاومة للتآكل من التكسير بمطرقة أحادية المرحلة.

س: ما هي مواصفات واستخدامات الركام النهائي؟
ج: يتم استخدام الرمل المصنع من 0 إلى 5 ملم والحجر المسحوق من 5 إلى 10 ملم في الخرسانة والأسفلت. يتم استخدام الحجر الذي يزيد عن 10 مم لقواعد الطرق وصابورة السكك الحديدية. يمكن تعديل المواصفات بمرونة عن طريق تغيير أحجام شبكة الشاشة.

س: ما هي النعومة التي يمكن معالجة مسحوق الدولوميت بها؟
ج: يمكن إنتاج مسحوق من 200 إلى 800 شبكة. 200 شبكة لإضافات الأعلاف، 250 إلى 300 شبكة للطلاء، 350 إلى 400 شبكة لألواح السقف، 400 إلى 600 شبكة لمعجون الأسنان والصابون، و800 شبكة للكابلات. يتم ضبط النقاء من خلال معلمات المطحنة.

س: كيف يتم ضمان دقة تصنيف الفحص؟
ج: تعمل الشاشات الاهتزازية الدائرية المتعددة معًا. يتم اختيار أحجام شبكة الشاشة وفقًا لتدرج المنتج النهائي. كفاءة الغربلة أعلى من 95%، مما يضمن التدرج الكلي المستقر.

س: ما هو نطاق قدرة المعالجة؟
ج: يمكن تخصيص قدرة المعالجة وفقًا لحجم المشروع. يتم اختيار نماذج المعدات ومراحل العملية بناءً على عرض المواد الخام والطلب النهائي. يمكن إضافة مراحل التكسير الإضافية أو وحدات الطحن لاحقًا لتوسيع القدرة.

س: هل يمكن توفير التركيب والتدريب للمواقع الخارجية؟
ج: تتضمن حزمة EPC إرشادات تركيب الموقع في الخارج، وتشغيل المعدات، وتدريب المشغلين. تسافر الفرق الفنية إلى موقع المشروع لاستكمال التسليم. كما يتم توفير توريد قطع الغيار والدعم الفني عن بعد.
