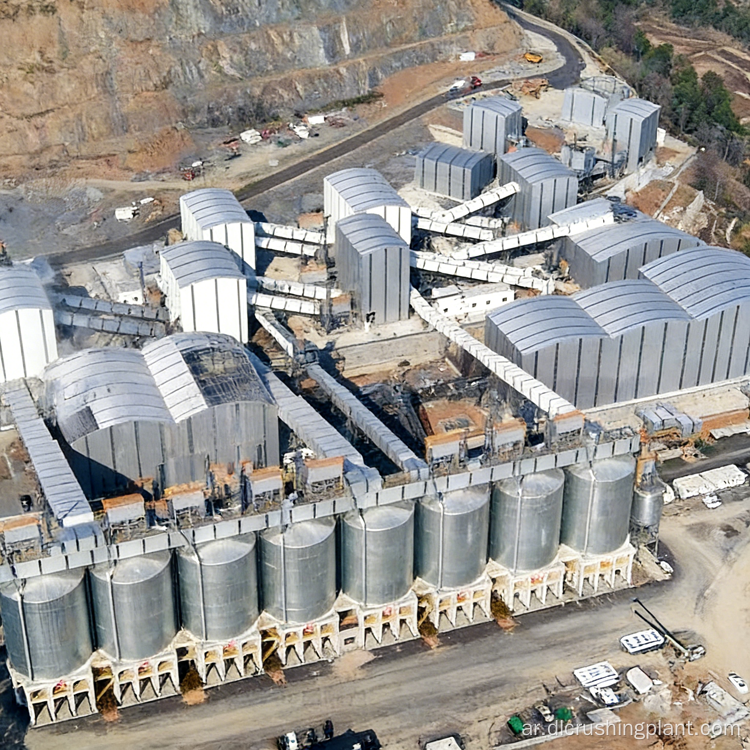

خط إنتاج رمل الدولوميت والكالسيت 4M TPA، حل تعدين ذكي بدون طيار، مجمع متعدد المواصفات وEPC جاهز

1. نظرة عامة على المشروع

خط إنتاج الرمل والحصى Zhongyu Dingli 4M TPA الدولوميت - تعدين ذكي بدون طيار لمجموع ممتاز متعدد المواصفات

يقع في مدينة Jiujiang، مقاطعة Jiangxi، خط معالجة الدولوميت والكالسيت بطاقة 4 مليون طن سنويًا هو مشروع EPC ذكي رائد تم تسليمه بواسطة Zhongyu Dingli. يحقق الخط، المجهز بنظام إنتاج تعدين ذكي غير مأهول بالكامل، إنتاجًا سنويًا مصممًا يبلغ 4 ملايين طن سنويًا - يشتمل على 3.2 مليون طن من الحجر المُصنّع و800000 طن من الرمال المصنعة - عبر 10 مواصفات منتجات تغطي درجات المواد المكررة والعامة.

مقياس المشروع

• الإنتاج السنوي: 4 مليون طن سنويًا (3.2 مليون طن سنويًا من الحجر المصنع + 800000 طن سنويًا من الرمال المصنعة)
• مواد المعالجة: الدولوميت، الكالسيت
• موقع المشروع: مدينة جيوجيانغ، مقاطعة جيانغشي، الصين

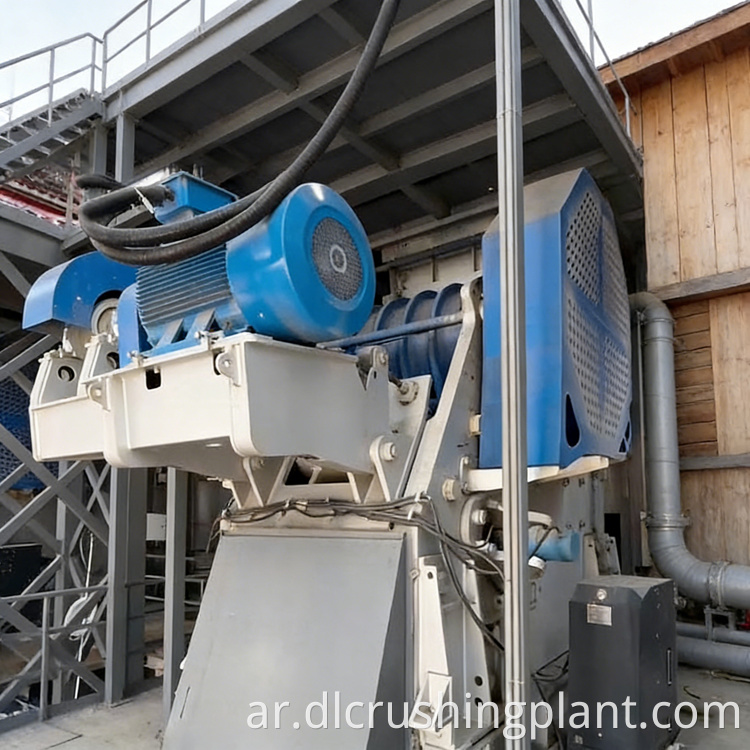

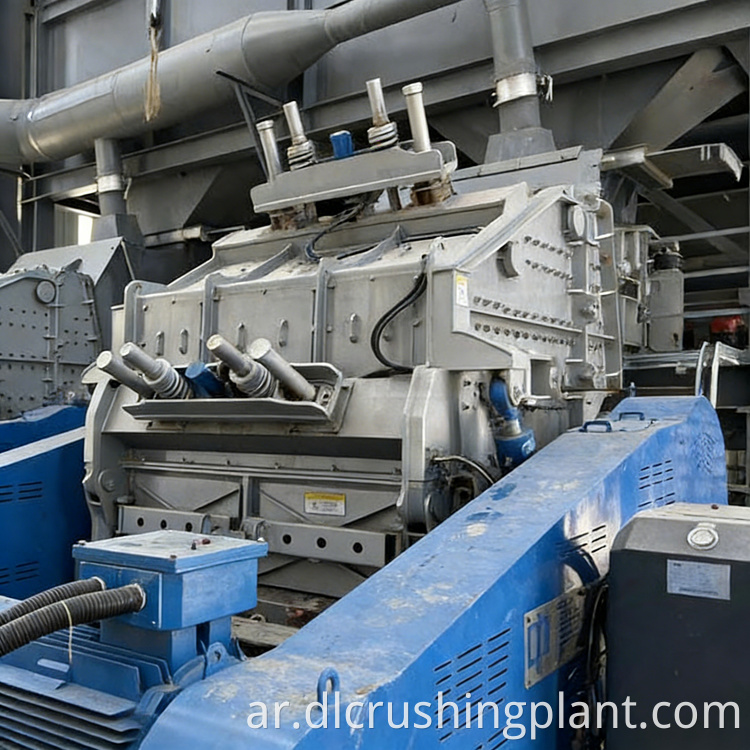

• المعدات الأساسية: الكسارة الفكية DLEV160 (الأساسية) + الكسارة الصدمية DLHCS1520 (الثانوية) + كسارة التشكيل

طيف المنتج الكامل

المواد المكررة (7 مواصفات): 0-3 مم، 3-5 مم، 5-10 مم، 10-15 مم، 15-20 مم، 20-25 مم، 25-31.5 مم

المواد العامة (3 مواصفات): 0-5 مم، 5-10 مم، 10-15 مم

سيناريو التطبيق

محاجر الدولوميت والكالسيت الكبيرة، وقواعد الإمداد الكلي المتميزة، ومؤسسات مواد البناء الإقليمية في وسط الصين - حيث يلزم في وقت واحد إنتاج إجمالي متعدد الدرجات عالي المواصفات، ومعالجة المواد الخام الحاملة للتربة، والتشغيل الذكي بدون طيار، والامتثال البيئي الكامل.

نقاط الألم الأساسية تم حلها

تحتوي المواد الخام على تربة مختلطة، مما يزيد من تعقيد عملية التكسير الأولي: تعمل خطوة إزالة التربة وغربلتها على عزل التربة المهملة التي يقل حجمها عن 5 مم قبل دخولها إلى الدائرة الرئيسية، مما يحمي المعدات النهائية.

من الصعب إدارة مجموعة واسعة من مواصفات المنتج (10 درجات) باستخدام الخطوط التقليدية: التكسير على ثلاث مراحل (الفك الأولي، التأثير الثانوي، التشكيل الثالث) جنبًا إلى جنب مع الفحص الدقيق متعدد الطبقات يفصل جميع المواصفات العشرة بشكل واضح.

تثير العمليات واسعة النطاق كثيفة العمالة مخاوف تتعلق بالسلامة والتكلفة: يعمل نظام إنتاج التعدين غير المأهول الذكي بالكامل على تقليل التدخل اليدوي عبر الخط بأكمله.

متطلبات الامتثال البيئي للغبار والضوضاء ومياه الصرف الصحي على نطاق 4M TPA: ورش العمل المغلقة، والمعدات منخفضة الضوضاء، وتصميم عزل الصوت، ونظام إعادة استخدام ترسيب مياه الصرف الصحي تلبي المعايير الوطنية بالكامل.

أبرز الحلول

• نظام تعدين ذكي بدون طيار - أتمتة هي الأولى من نوعها لمعالجة الدولوميت على نطاق واسع
• دائرة التكسير والتشكيل ثلاثية المراحل توفر 10 مواصفات للمنتج في تدفق واحد مستمر
• دائرة مخصصة لإزالة التربة لحماية المعدات وجودة المنتج من الأعلاف الخام للتربة المختلطة
• الحزمة البيئية الكاملة لورشة العمل المغلقة: الغبار، والضوضاء، والنفايات الصلبة، ومياه الصرف الصحي جميعها تمت إدارتها وفقًا للمعايير

2. تدفق العملية

سحق الدولوميت على ثلاث مراحل مع إزالة التربة وتشكيلها وتصنيفها متعدد المواصفات

يتم تحميل خام الدولوميت الخام بواسطة الحفارات ونقله إلى منصة التفريغ بواسطة شاحنات التعدين القلابة. يتم تغذية المواد عن طريق وحدة التغذية الاهتزازية في الكسارة الفكية DLEV160 للتكسير الأولي - حيث تمر التربة المختلطة الدقيقة التي يقل حجمها عن 50 مم بعملية إزالة وغربلة مخصصة للتربة، مع تحويل نفايات التربة التي يقل حجمها عن 5 مم إلى ورشة تخزين مغلقة بينما تنضم المواد التي يزيد حجمها عن 5 مم إلى الدائرة الرئيسية. تدخل المواد المكسرة إلى الكسارة التصادمية DLHCS1520 عبر قادوس عازل للتكسير الثانوي، مما يؤدي إلى إنتاج درجات المواد العامة (10-15 مم، 5-10 مم، 0-5 مم) من خلال مرحلة غربلة المرور الأول. يتم بعد ذلك إدخال مادة قادوس النقل إلى كسارة التشكيل لتقليل الدقة، تليها عملية غربلة ثانوية تفصل درجات المواد المكررة المتميزة (25-31.5 مم، 20-25 مم، 15-20 مم، 10-15 مم، 5-10 مم، 3-5 مم، 0-3 مم). يتم إعادة تدوير المواد المرتجعة ذات الحجم الكبير في كل مرحلة تلقائيًا إلى الكسارة المناسبة. تخضع الركام العام (0-5 مم) والدرجات الناعمة الممتازة (0-3 مم، 3-5 مم) لغسل المياه كخطوة نهائية، مع معالجة مياه الصرف الصحي عن طريق الترسيب وإعادة استخدامها في نظام حلقة مغلقة.

3. محتوى خدمة EPC

تسليم المفتاح EPC الكامل - تكامل نظام التعدين الذكي مع التسليم التشغيلي

تصميم الحل

• توصيف المواد الخام: صلابة الدولوميت/الكالسيت، محتوى التربة، وتحليل الدرجات
• تم تحسين تصميم عملية التكسير والتشكيل على ثلاث مراحل لإخراج متزامن بـ 10 مواصفات
• تكامل دائرة إزالة التربة لحماية معدات التكسير الأولية والثانوية
• تصميم معماري ذكي للنظام غير المأهول وتخطيط منطق التحكم
• مخطط الالتزام البيئي الكامل (ورش العمل المغلقة، عزل الضوضاء، إعادة استخدام مياه الصرف الصحي)

تصنيع المعدات

• مجموعة التكسير الأساسية: الكسارة الفكية DLEV160، الكسارة الصدمية DLHCS1520، كسارة التشكيل

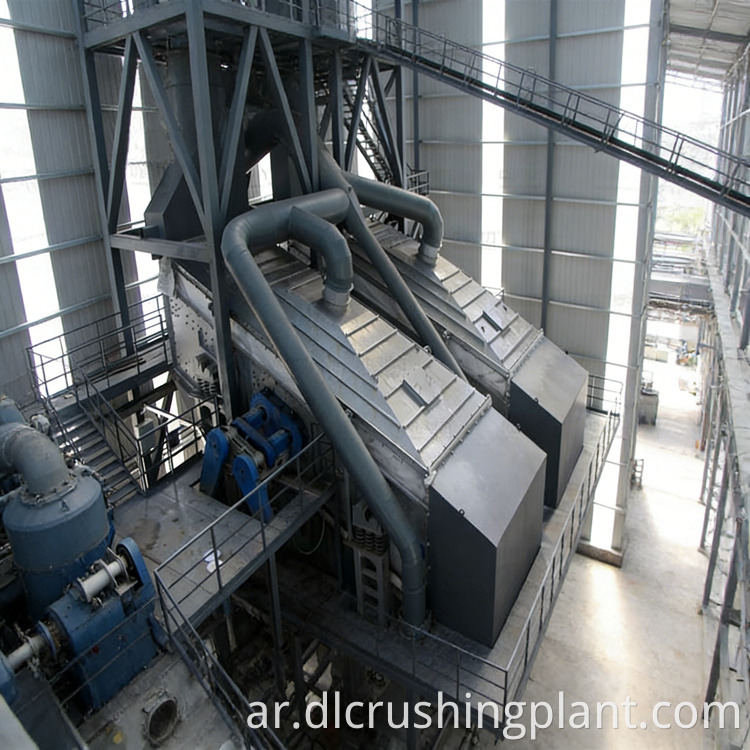

• الغربلة والتصنيف: شاشات اهتزازية دقيقة متعددة الطبقات لفصل 10 مواصفات
• التغذية والنقل: مغذيات اهتزازية، قادوس عازل، سيور ناقلة مغلقة بالكامل
• نظام التحكم الذكي: نظام إنتاج التعدين بدون طيار، وضوابط PLC، والرصد في الوقت الحقيقي
• الحزمة البيئية: هياكل الورش المغلقة، إخماد الغبار، معدات منخفضة الضوضاء، وحدة ترسيب مياه الصرف الصحي
• تصنيع معتمد من ISO مع اختبار قبول المصنع قبل الشحن

التثبيت والتشغيل

• الأعمال المدنية وبناء الورش المغلقة
• محاذاة دائرة التكسير ثلاثية المراحل ومعايرة الحلقة المغلقة
• تركيب دائرة فحص إزالة التربة واختبار المنطق الالتفافي
• نشر نظام ذكي بدون طيار، وتكامل أجهزة الاستشعار، وإعداد المراقبة عن بعد
• تشغيل تجريبي كامل الخط باستخدام الدولوميت الخام، مع ضمان الأداء على جميع مواصفات المنتجات العشرة
• تدريب فريق التشغيل والإدارة (5-7 أيام في الموقع)

دعم العمليات والصيانة

• تحديثات برامج النظام الذكية ودعم التشخيص عن بعد
• إمداد قطع الغيار للكسارات الفكية والصدمية والتشكيلية (عالية المنغنيز وسبائك الفولاذ)
• صيانة نظام ترسيب مياه الصرف الصحي
• عقود الصيانة السنوية ومخزون قطع الغيار في الموقع
• تتوفر خدمة التشغيل والصيانة طويلة المدى لعمليات 4M TPA المستمرة

4. حالات المشروع والبيانات

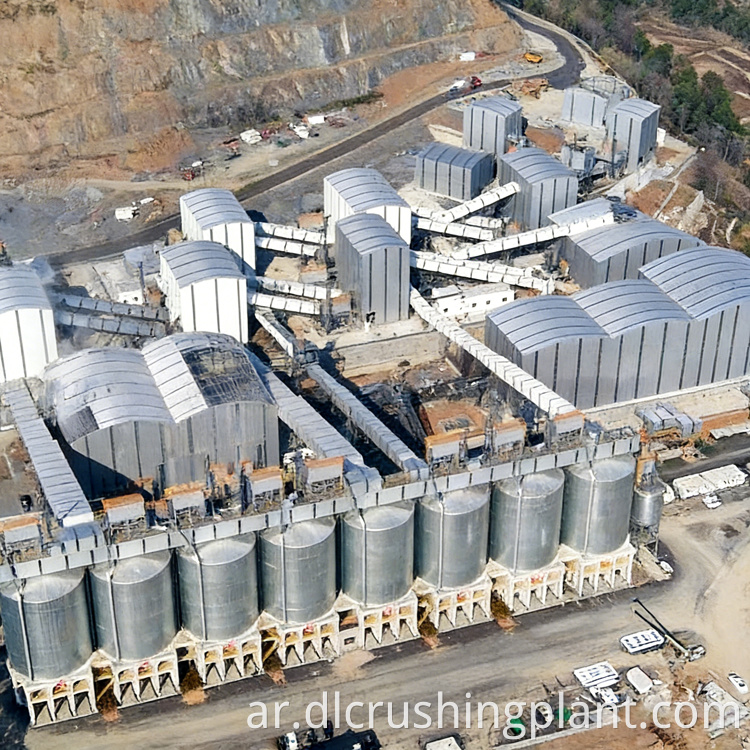

أداء حقيقي - مصنع تجميع الدولوميت والكالسيت بقدرة إنتاجية 4M TPA، مقاطعة جيانغشي

المشروع: خط إنتاج رمل وحصى الدولوميت 4M TPA - مدينة جيوجيانغ، مقاطعة جيانغشي. نموذج التسليم: تسليم المفتاح الكامل EPC بواسطة Zhongyu Dingli التكوين: كسارة فكية DLEV160 + كسارة تصادمية DLHCS1520 + كسارة تشكيل + نظام تعدين ذكي بدون طيار

بيانات الإنتاج (ما بعد التشغيل)

الإنتاج السنوي (الإجمالي) - الهدف: 4 مليون طن سنويًا - تم تحقيقه: 4.1 مليون طن سنويًا إنتاج الحجر المصنع في العام الأول - الهدف: 3.2 مليون طن سنويًا - تم تحقيقه: 3.25 مليون طن سنويًا ناتج الرمال المصنعة - الهدف: 800,000 طن سنويًا - تم تحقيقه: 820,000 طن سنويًا تسليم مواصفات المنتج - الهدف: 10 درجات - تم تحقيقه: جميع الدرجات العشر تصريف مياه الصرف الصحي وفقًا للمواصفات - المعيار: صفر تصريف مباشر - الإنجاز: إعادة استخدام الترسيب بنسبة 100% انبعاث الغبار - المعيار: ورشة عمل مغلقة - الإنجاز: أقل من معيار الانبعاثات الوطني

مميزات المشروع

يلغي نظام إنتاج التعدين الذكي غير المأهول التشغيل اليدوي في جميع نقاط العمليات الرئيسية - بدءًا من التحكم في وحدة التغذية وإدارة حمل الكسارة وحتى تبديل الفحص وتخصيص حزام المخزون - مما يتيح تشغيل 4M TPA بشكل آمن ومستمر ومعتمد على البيانات. تعد الدائرة المخصصة لإزالة التربة في مرحلة التكسير الأولية ابتكارًا خاصًا بالمشروع: من خلال اعتراض التربة المختلطة قبل دخولها إلى دائرة التكسير الرئيسية، يحمي الخط المعدات الثانوية ومعدات التشكيل من التآكل المتسارع ويحافظ على نظافة المنتج بشكل ثابت عبر جميع المواصفات العشرة.

ملاحظات العملاء

"كان نظام التحكم غير المأهول هو العامل الحاسم بالنسبة لنا. نحن ندير موقع مقلع بعيد ولا يمكننا توظيف فريق عمليات كامل على مدار الساعة. مع نظام Zhongyu Dingli الذكي، نراقب كل شيء من مكتبنا الإقليمي ويدير الخط نفسه. لقد كانت جودة الإنتاج عبر جميع المواصفات العشرة متسقة منذ اليوم الأول."

• مدير العمليات، مؤسسة Jiangxi Dolomite Aggregate

5. الأسئلة الشائعة

س 1: كيف تحمي دائرة إزالة التربة المخصصة المعدات وتضمن جودة المنتج؟

غالبًا ما يحتوي خام الدولوميت الخام من المحاجر المفتوحة على تربة سطحية مختلطة وطين ومواد نفايات دقيقة الحبيبات. إذا دخلت هذه المادة إلى الكسارة التصادمية الثانوية وكسارة التشكيل مباشرة، فإنها تزيد من سرعة التآكل، وتسد أسطح الشاشة، وتؤدي إلى تدهور نظافة المنتج النهائي. يعترض هذا الخط جميع المواد التي يقل حجمها عن 50 مم عند مخرج وحدة التغذية الاهتزازية - يتم تحويل التربة الدقيقة التي يقل حجمها عن 5 مم إلى ورشة تخزين نفايات التربة المغلقة قبل أن تصل إلى الكسارة التصادمية DLHCS1520. تعود المواد التي يتراوح حجمها بين 5 مم و50 مم إلى الدائرة الرئيسية. يؤدي هذا الإجراء للغربلة المسبقة بخطوة واحدة إلى إطالة العمر الجزئي لتآكل الكسارة الثانوية والتشكيل بنسبة تقدر بـ 30% ويحافظ على جميع درجات الإنتاج العشرة خالية من تلوث التربة.

س2: كيف يعمل نظام إنتاج التعدين الذكي بدون طيار وماذا يتم أتمتته؟

يدمج النظام الذكي غير المأهول عناصر تحكم PLC، وأجهزة استشعار الحمل في الوقت الحقيقي، ومنصة مراقبة مركزية لأتمتة تدفق الإنتاج بالكامل. تشمل الوظائف الآلية الرئيسية ما يلي: تعديل سرعة وحدة التغذية للحفاظ على معدل تغذية الكسارة الأمثل، وموازنة حمل الكسارة لمنع الحمل الزائد ونقص التغذية، والتبديل التلقائي لناقل الإرجاع عند اكتشاف مادة كبيرة الحجم عن طريق الفحص، وتوجيه حزام المخزون بناءً على مستويات مخزون المنتج في الوقت الفعلي، واكتشاف الأخطاء من خلال إيقاف الخط تلقائيًا والتنبيه عن بعد، وتسجيل بيانات الإنتاج لإعداد تقارير عن المخرجات وجدولة الصيانة. والنتيجة هي خط إنتاج 4M TPA ذاتي التنظيم بالكامل ويتطلب الحد الأدنى من الموظفين في الموقع ويمكن مراقبته عن بعد من أي مكان.

س 3: ما هي التدابير البيئية المعمول بها وكيف تلبي متطلبات الامتثال على نطاق 4M TPA؟

يعمل الخط ضمن إطار شامل للإدارة البيئية من أربع فئات. التحكم في الغبار: تتم جميع عمليات التكسير والغربلة والنقل داخل ورش مغلقة بالكامل، مع وجود سيور ناقلة مغلقة بالكامل وتركيب مجمعات الغبار النبضي في جميع نقاط النقل. التحكم في الضوضاء: تم تحديد معدات منخفضة الضوضاء في جميع الأنحاء، وتم تجهيز جميع ورش العمل بألواح عازلة للصوت لتقليل الضوضاء إلى المستويات المتوافقة. إدارة النفايات الصلبة: يتم تخزين نفايات التربة المفصولة في دائرة إزالة التربة في مستودع مغلق مخصص ويتم التخلص منها من خلال قنوات موحدة. إدارة مياه الصرف الصحي: تخضع المياه الناتجة عن عملية غسل الرمال لمعالجة الترسيب ويتم إعادة استخدامها في حلقة مغلقة، مع عدم تصريف مباشر إلى المجاري المائية الخارجية. يضمن هذا النهج المكون من أربع فئات أن المشروع يلبي جميع المعايير البيئية الوطنية المعمول بها لعمليات التعدين 4M TPA.
