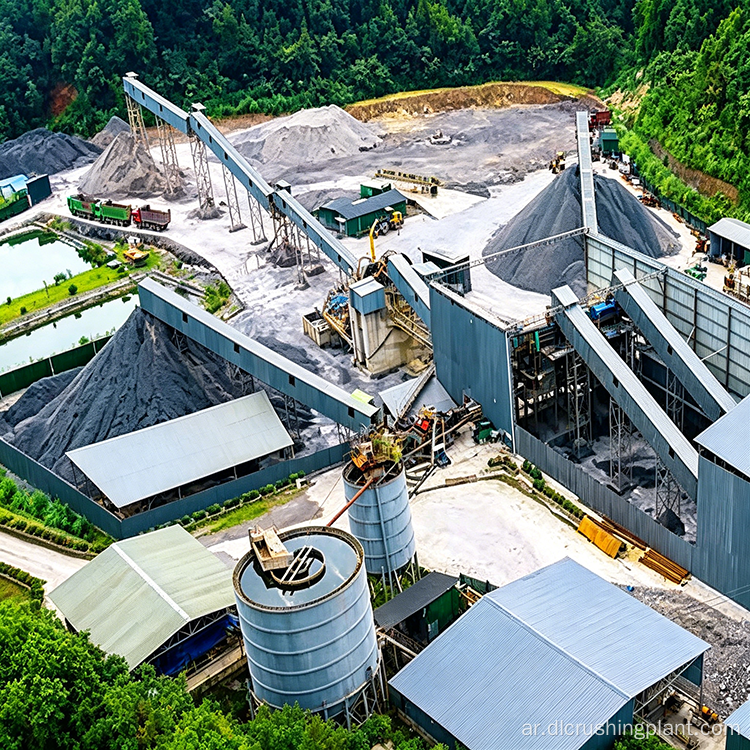

وحدة معالجة مخلفات البناء ذات السعة العالية مع مطحنة قضيبية لصنع الرمل لإنتاج الركام المعاد تدويره

نظرة عامة على المشروع

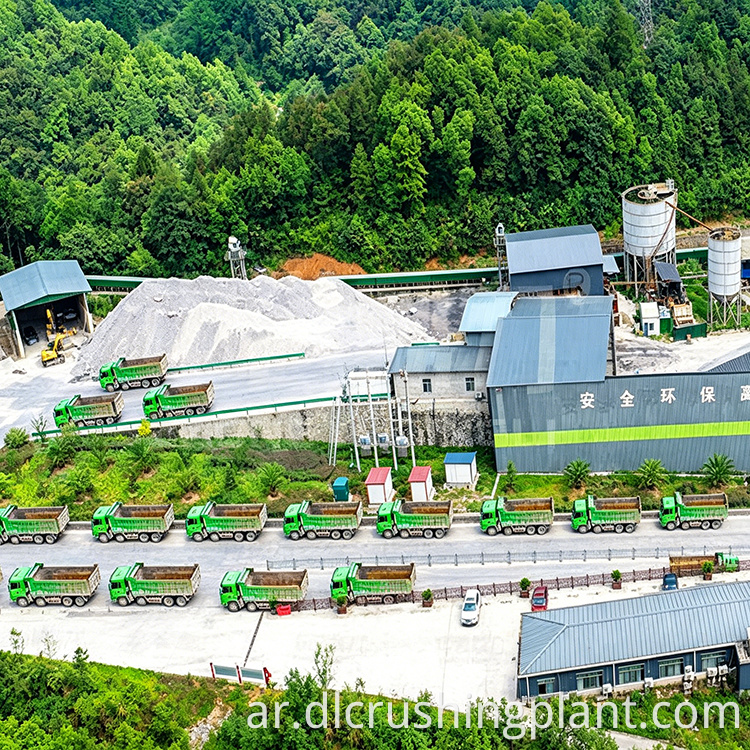

تم تصميم خط الإنتاج هذا لمعالجة مخلفات البناء والمواد الحجرية الأخرى. إنها تستخدم عملية سحق على مرحلتين تتكون من كسارة مطرقة ثقيلة وكسارة تشكيل، مدمجة مع نظام صنع الرمل لطاحونة قضيبية مغسولة بالماء بالكامل ومرحلة غربلة مزدوجة. وينتج في الوقت نفسه أحجارًا مجروشة عالية الجودة مقاس 1-2 مم ورمالًا مصنعة، ويستهدف في المقام الأول استعادة الموارد من مخلفات البناء الصلبة وتوريد الركام الخرساني عالي الجودة.

تكوين المعدات الرئيسية

يتكون الخط من ست فئات من المعدات الرئيسية:

• وحدة التغذية الاهتزازية DLZGC1550: سعة الساعة من 400 إلى 1000 طن، مدعومة بمحركين بقدرة 15 كيلووات. ينقل بشكل موحد ومستمر مخلفات البناء والمواد الخام الأخرى إلى مدخل الكسارة المطرقة الثقيلة، مما يضمن عمليات التكسير اللاحقة المستقرة.

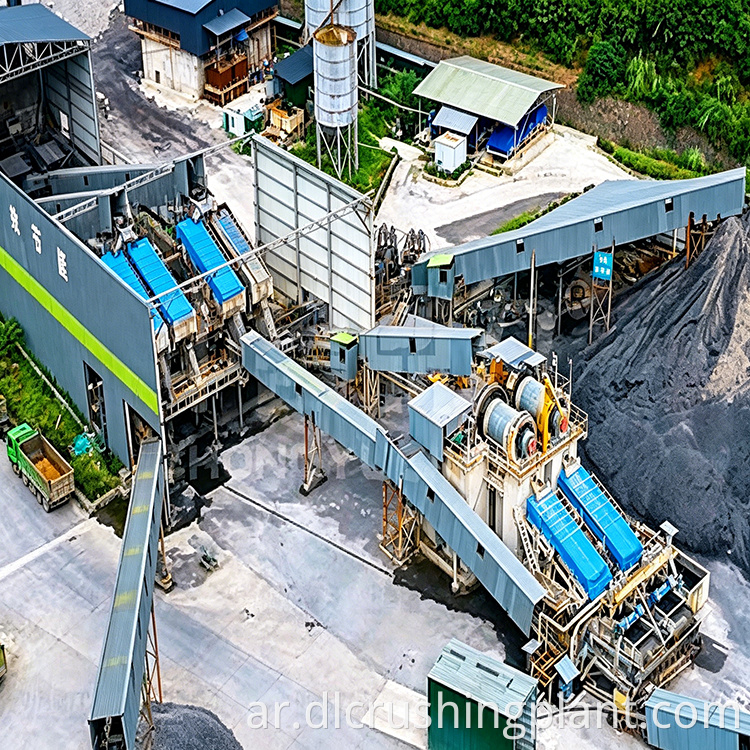

• الكسارة المطرقة شديدة التحمل DLPCZ1815: قدرة كل ساعة تتراوح من 400 إلى 900 طن، مدعومة بمحركين بقدرة 250 كيلووات (4 أقطاب). يستخدم تأثير المطرقة الدورانية عالية السرعة من أجل التكسير الأولي القوي لمخلفات البناء، وتكسير الحطام الكبير بكفاءة مع نسبة سحق عالية وكفاءة معالجة.

• كسارة التشكيل DLPC1220: سعة الساعة من 500 إلى 700 طن، مدعومة بمحركين بقدرة 250 كيلووات (4 أقطاب). ينفذ تشكيلًا ثانويًا دقيقًا للمواد المسحوقة بشكل خشن، وينتج مباشرة ركامًا ذو شكل جسيمات ممتاز ويلغي الحاجة إلى مرحلة التكسير المخروطية التقليدية.

• الغربال الاهتزازي الدائري ثلاثي الطوابق DL3YKZ3080: بقدرة تتراوح من 100 إلى 500 طن في الساعة، مدعوم بمحركين بقدرة 30 كيلووات. يتيح تصميم الغربلة المزدوجة إجراء تصنيف دقيق متعدد المراحل للخليط المسحوق، مما يضمن التحكم الدقيق في حجم جسيمات المنتج النهائي.

• مطحنة القضيب: تستخدم لإنتاج الرمل الرطب، حيث تعمل عملية طحن قضبان الفولاذ على سحق الحجر إلى رمل مصنع بحجم جسيمات موحد.

• شاشة نزح المياه: تستقبل الرمل من مطحنة القضبان لمعالجة نزح المياه، وتنتج رملًا مصنعًا بحجم جسيمات موحد، وحواف حادة، ولا توجد بقع طينية مرئية، مع لون رمادي مزرق قياسي يلبي متطلبات رمل الخرسانة عالي الجودة.

تدفق عملية الإنتاج

يستخدم الخط عملية سحق على مرحلتين - كسارة مطرقة للخدمة الشاقة للتخفيض الأولي بالإضافة إلى كسارة تشكيل للتشكيل الدقيق الثانوي - مقترنة بنظام صنع الرمل لطاحونة قضيب مغسولة بالماء بالكامل ومرحلة غربلة مزدوجة في تصميم مدمج وعالي الكفاءة.

• تغذية المواد الخام: يتم تفريغ مخلفات البناء والمواد الخام الأخرى في قادوس التغذية الاهتزازي. تقوم وحدة التغذية بنقل المواد بشكل متساوي وثابت إلى مدخل الكسارة المطرقة للخدمة الشاقة، مما يضمن التشغيل المستمر بالحمل الكامل بمعدل تغذية موحد.

• التكسير الأولي: يتم سحق المواد بقوة عن طريق تأثير المطرقة الدوارة عالية السرعة. يتم تقسيم القطع الكبيرة من مخلفات البناء بكفاءة إلى جزيئات مجمعة أصغر. يتم تفريغ الجسيمات التي تلبي متطلبات الحجم من خلال الشبكة السفلية وتنتقل إلى المرحلة التالية.

• التشكيل: تدخل المواد المسحوقة الخشنة إلى كسارة التشكيل للمعالجة الدقيقة الثانوية، مما يؤدي مباشرة إلى إنتاج ركام عالي الجودة مع شكل جسيمات مكعب ممتاز ومحتوى منخفض على شكل إبرة ورقائق، مما يعزز بشكل فعال جودة الركام النهائي.

• الغربلة والتصنيف: يتم نقل المواد المشكلة إلى شاشة اهتزاز دائرية للغربلة على مرحلتين. تقوم المرحلة الأولى بفصل المواد الخشنة والناعمة بشكل مبدئي، في حين تقوم المرحلة الثانية بإجراء التدرج الدقيق إلى ركام 1-2 مم ومواد خام لصنع الرمل. يتم تخزين الركام المتدرج مباشرة، بينما تنتقل المواد الخام اللازمة لتصنيع الرمل إلى مطحنة القضبان.

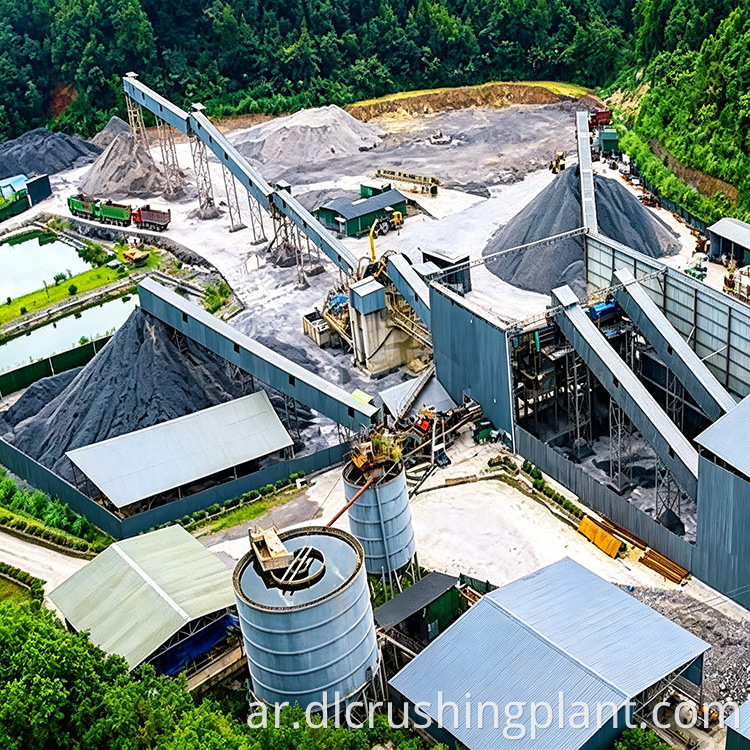

• صناعة الرمل الرطب: تدخل المواد الخام المستخدمة في صناعة الرمل إلى مطحنة القضبان للإنتاج الرطب، حيث تعمل عملية طحن القضبان الفولاذية على سحق الحجر بدقة إلى رمل مصنع. يدخل الرمل المفرغ إلى شاشة نزح المياه للمعالجة، مما ينتج رملًا مصنعًا موحدًا وحاد الحواف بدون بقع طينية مرئية ولون رمادي مزرق قياسي.

• حماية البيئة: يقع الخط بأكمله داخل منشأة مغلقة مزودة بأنظمة تجميع الغبار في جميع نقاط توليد الغبار مما يضمن عدم تسرب الغبار. تتم معالجة مياه الصرف الصحي الناتجة عن صناعة الرمل الرطب من خلال نظام إعادة التدوير وإعادة استخدامها، مما يضمن إنتاجًا نظيفًا في جميع الأنحاء.

مزايا الأداء الأساسية

• تصميم مبتكر للعملية، وتقليل الاستثمار: يستخدم تصميم التكسير على مرحلتين كسارة مطرقية ثقيلة أولية لقطع نفايات البناء الكبيرة وآلة تشكيل ثانوية للركام عالي الجودة. وهذا يلغي مرحلة الكسارة المخروطية، مما يقلل من تكاليف الاستثمار في المعدات بنسبة 40٪ ويجعل الاستثمارات الأولية في الهندسة المدنية والمعدات أكثر اقتصادا.

• نظام الغسيل الآلي بالكامل: نظام الغسيل الآلي المدمج مع الغربلة المزدوجة يتحكم بدقة في حجم جزيئات المنتج النهائي. تعمل عملية الغسيل على إزالة الطين والشوائب من مخلفات البناء بشكل فعال مع تجانس حجم الجسيمات أثناء صناعة الرمل، مما ينتج عنه رمل مصنع بحجم جسيمات موحد ونقاوة عالية.

• شكل الركام الممتاز: بعد المعالجة من خلال آلة التشكيل من نوع المطرقة، يتميز الركام النهائي بشكل دائري ومكعب مع محتوى منخفض من الجسيمات على شكل إبرة ورقائق. يلبي التدرج المتوازن بشكل فعال متطلبات الجودة للركام والحصى في مشاريع البناء المختلفة.

• استهلاك منخفض للطاقة وسهولة الصيانة: يتطلب التصميم المبسط للعملية عددًا أقل من وحدات المعدات، مما يؤدي إلى انخفاض استهلاك الطاقة وتكاليف الصيانة. تم تبسيط عمليات الفحص الروتينية واستبدال الأجزاء التالفة، مما يقلل من متطلبات العمالة التشغيلية.

التعليمات

س 1: كيف يتعامل خط الإنتاج هذا مع إعادة تدوير مخلفات البناء؟

يستخدم الخط عملية سحق على مرحلتين مع كسارة مطرقة ثقيلة للتخفيض الأولي وكسارة تشكيل للمعالجة الثانوية، مما يؤدي إلى تكسير قطع نفايات البناء الكبيرة بكفاءة. ينتج نظام صنع الرمل من مطحنة القضيب المغسولة بالماء بالكامل رملًا مصنعًا عالي الجودة، بينما يفصل الغربلة المزدوجة الركام بمقدار 1-2 مم، مما يتيح الاسترداد الشامل للموارد من نفايات البناء الصلبة.

Q2: ما هي ميزة نظام صنع الرمل الرطب لمطحنة القضيب؟

تستخدم مطحنة القضبان عملية طحن القضبان الفولاذية لسحق الحجر بدقة إلى رمل مصنع بحجم جسيمات موحد وحواف حادة. تعمل العملية الرطبة جنبًا إلى جنب مع شاشات نزح المياه على إزالة الطين والشوائب بشكل فعال، مما ينتج رملًا مصنعًا نظيفًا بلون رمادي مزرق قياسي يلبي متطلبات رمل الخرسانة عالي الجودة.

س3: كيف يقلل هذا الخط من تكاليف الاستثمار مقارنة بالحلول التقليدية؟

يلغي التصميم المبتكر ذو المرحلتين مرحلة الكسارة المخروطية الموجودة في الإعدادات التقليدية، حيث تنتج كسارة التشكيل مباشرة ركامًا عالي الجودة مع شكل جسيمات ممتاز. وهذا يقلل من تكاليف الاستثمار في المعدات بنسبة 40% بينما يقلل أيضًا من متطلبات الهندسة المدنية، مما يجعلها أكثر اقتصادية بشكل ملحوظ لمشاريع معالجة نفايات البناء.
