نظام تكسير الجرانيت بقدرة 300 طن في الساعة مع كسارة الصخور الصلبة ذات التجويف المزدوج للحصول على شكل جسيمات فائق وتكلفة تآكل منخفضة

نظرة عامة على المشروع

يقع في مدينة Qingdao، مقاطعة Shandong، نظام تكسير الجرانيت بقدرة 300 TPH هذا تم تصميمه لمؤسسة مواد البناء المتخصصة في إنتاج الركام الصخري الصلب. يمثل الجرانيت، بصلابته التي تبلغ 7 على مقياس موس ومحتواه العالي من السيليكا، تحديات كبيرة بما في ذلك التآكل الشديد للمعدات، وشكل الجسيمات الرديء من التكسير التقليدي، وارتفاع تكاليف التشغيل. بعد زيارة مصنع Zhongyu Dingli في عام 2021 وفحص عمليات المعدات في المناطق المجاورة مثل Linyi وWeifang، اختارت المؤسسة كسارة الصخور الصلبة مزدوجة التجويف DLKPC، التي أعجبت بشكل الجسيمات المكعبة الممتازة للمنتجات النهائية والتآكل المنخفض بشكل ملحوظ على الأجزاء المتآكلة. ينتج النظام ركام الرمل والحصى بمواصفات متعددة بما في ذلك 0-5 مم، 5-10 مم، 10-20 مم، و16-31.5 مم، لتلبية متطلبات البناء والبنية التحتية المتنوعة.

تدفق العملية

يتم تغذية الجرانيت الخام بشكل موحد من القادوس إلى كسارة الصخور الصلبة مزدوجة التجويف DLKPC عبر وحدة التغذية الاهتزازية. يسمح تصميم التجويف المزدوج المتماثل لكل تجويف باحتواء المزيد من المواد في وقت واحد، مما يتيح التكسير الأولي عالي الإنتاجية باستخدام آلة واحدة. يتم بعد ذلك نقل الركام المسحوق إلى الغربال الاهتزازي عالي التحمل ذو 3 طبقات للحصول على تصنيف دقيق متعدد المراحل. يتم توجيه المجاميع المؤهلة لكل مواصفات مستهدفة إلى مخزون المنتجات النهائية الخاصة بها عبر سيور ناقلة، بينما يتم إرجاع المواد كبيرة الحجم من طبقة الغربلة العلوية إلى كسارة DLKPC لإعادة سحقها في حلقة دائرة مغلقة. إن الدوار الخاص بكسارة DLKPC قادر على الدوران للأمام والخلف، ويمكن عكس رؤوس المطرقة لإعادة الاستخدام، مما يضاعف عمر الخدمة بشكل فعال قبل الاستبدال. يمكن ضبط الفجوة بين رؤوس المطرقة وبطانات الصدمات بدقة من خلال نظام التحكم للتحكم في حجم التفريغ، مما يضمن أن شكل جسيمات المنتجات النهائية يتجاوز باستمرار المعايير المحددة لمواد البناء. بالنسبة للمشاريع التي تتطلب رملًا مُصنَّعًا، يمكن دمج ماكينة صنع الرمل ذات العمود الرأسي الاختيارية في اتجاه مجرى النهر لمعالجة الركام الناعم وتحويله إلى رمل جرانيت عالي الجودة.

محتوى خدمة EPC

تقدم شركة Zhongyu Dingli حلاً متكاملاً متكاملاً للهندسة والمشتريات والبناء (EPC) لمشاريع تجميع الجرانيت، بما في ذلك مسح الموقع والتحليل الجيولوجي، وتصميم العمليات المُحسّن خصيصًا للمواد عالية الصلابة، وتصنيع المعدات وتوريدها، والهندسة المدنية وبناء الورش، والتركيب والتشغيل، وتدريب المشغلين، ودعم ما بعد البيع على المدى الطويل. توفر الشركة حلول تكسير ومعالجة مخصصة لمجموعة كاملة من المواد بما في ذلك الحجر الأزرق والحجر الجيري والبازلت والجرانيت والحصى وشوائب الفحم والكالسيت وحجر الكوارتز والدولوميت وخام الحديد والباريت والدياباز والتوف والحجر الجيري عالي الكالسيوم، بالإضافة إلى المعالجة المستهدفة للكاولين والنفايات الصلبة الصناعية مثل الخبث والمخلفات ونفايات البناء والهدم. بدءًا من المعدات الفردية المستقلة وحتى خطوط الإنتاج الجاهزة الكاملة، ومن تكوينات المصانع الثابتة إلى حلول وحدات الزاحف المتنقلة المرنة، يتم دمج جميع الأنظمة بموجب عقد واحد لضمان التحكم في الجدول الزمني وتحسين التكلفة والجودة المتسقة طوال دورة حياة المشروع.

حالات المشروع والبيانات

• الموقع: مدينة تشينغداو بمقاطعة شاندونغ
• المادة: جرانيت (صلابة موس 7، محتوى عالي من السيليكا)
• السعة: 300 طن بالساعة

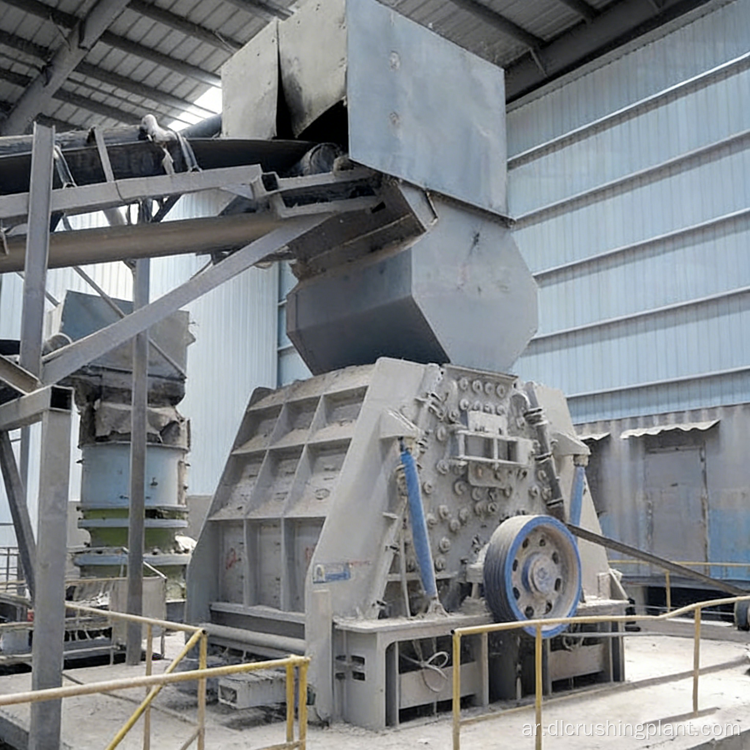

• المعدات الأساسية: كسارة الصخور الصلبة ذات التجويف المزدوج DLKPC
• مواصفات المنتج: 0-5 مم، 5-10 مم، 10-20 مم، 16-31.5 مم ركام الرمل والحصى
• النتيجة الرئيسية: شكل جسيمات الركام النهائي يفوق معايير مواد البناء؛ تم تمديد عمر خدمة الأجزاء بشكل كبير من خلال تصميم رأس المطرقة القابل للعكس
• زيارة العميل: فحص المصنع وزيارات المواقع القريبة في Linyi وWeifang، 2021
• المواد القابلة للتطبيق: الحصى، البازلت، الجرانيت والصخور الأخرى ذات الصلابة العالية

التعليمات

س 1: ما الذي يجعل كسارة الصخور الصلبة مزدوجة التجويف DLKPC متفوقة في معالجة الجرانيت؟

تتميز DLKPC بتصميم متماثل مزدوج التجويف يحمل المزيد من المواد في كل دورة، مما يتيح إنتاجًا عاليًا من كسارة واحدة. يدعم الدوار الخاص بها الدوران الأمامي والخلفي، مما يسمح بعكس رؤوس المطرقة لإعادة الاستخدام، مما يؤدي بشكل فعال إلى مضاعفة عمر جزء التآكل وتقليل تكاليف الاستبدال. تضمن الفجوة القابلة للتعديل بين رؤوس المطرقة وبطانات الصدمات التحكم الدقيق في حجم التفريغ وشكل الجسيمات الفائق باستمرار للمواد الصخرية الصلبة مثل الجرانيت.

س2: كيف يعالج هذا النظام مشكلة التآكل العالي الشائعة في تكسير الجرانيت؟

تتسبب صلابة الجرانيت البالغة 7 على مقياس موس والمحتوى العالي من السيليكا في تآكل سريع لمعدات التكسير التقليدية. يعالج DLKPC هذه المشكلة من خلال تصميم المطرقة القابل للعكس، وبنية الدوار شديدة التحمل، والبطانات المقاومة للتآكل. بالإضافة إلى حلقة الغربلة ذات الدائرة المغلقة التي تمنع التكسير الزائد وتقلل من مرور المواد غير الضرورية عبر الكسارة، تكون تكاليف التآكل الإجمالية أقل بكثير مقارنة بتكوينات الكسارة أحادية التجويف أو غير القابلة للعكس.

Q3: هل يمكن توسيع أو تعديل نظام تكسير الجرانيت 300 TPH هذا ليناسب متطلبات المنتج المختلفة؟

نعم. يدعم تصميم النظام المعياري التوسع المرن، بما في ذلك إضافة صانع الرمل ذو العمود الرأسي لإنتاج الرمال المصنعة، أو وحدة الكسارة المتنقلة للعمليات المرنة في الموقع. يمكن تعديل تكوين الشاشة الاهتزازية لإنتاج مواصفات مجمعة مختلفة، كما أن فجوة التفريغ الخاصة بكسارة DLKPC قابلة للتعديل عبر نظام التحكم لاستيعاب متطلبات تصنيف المنتج المختلفة.
