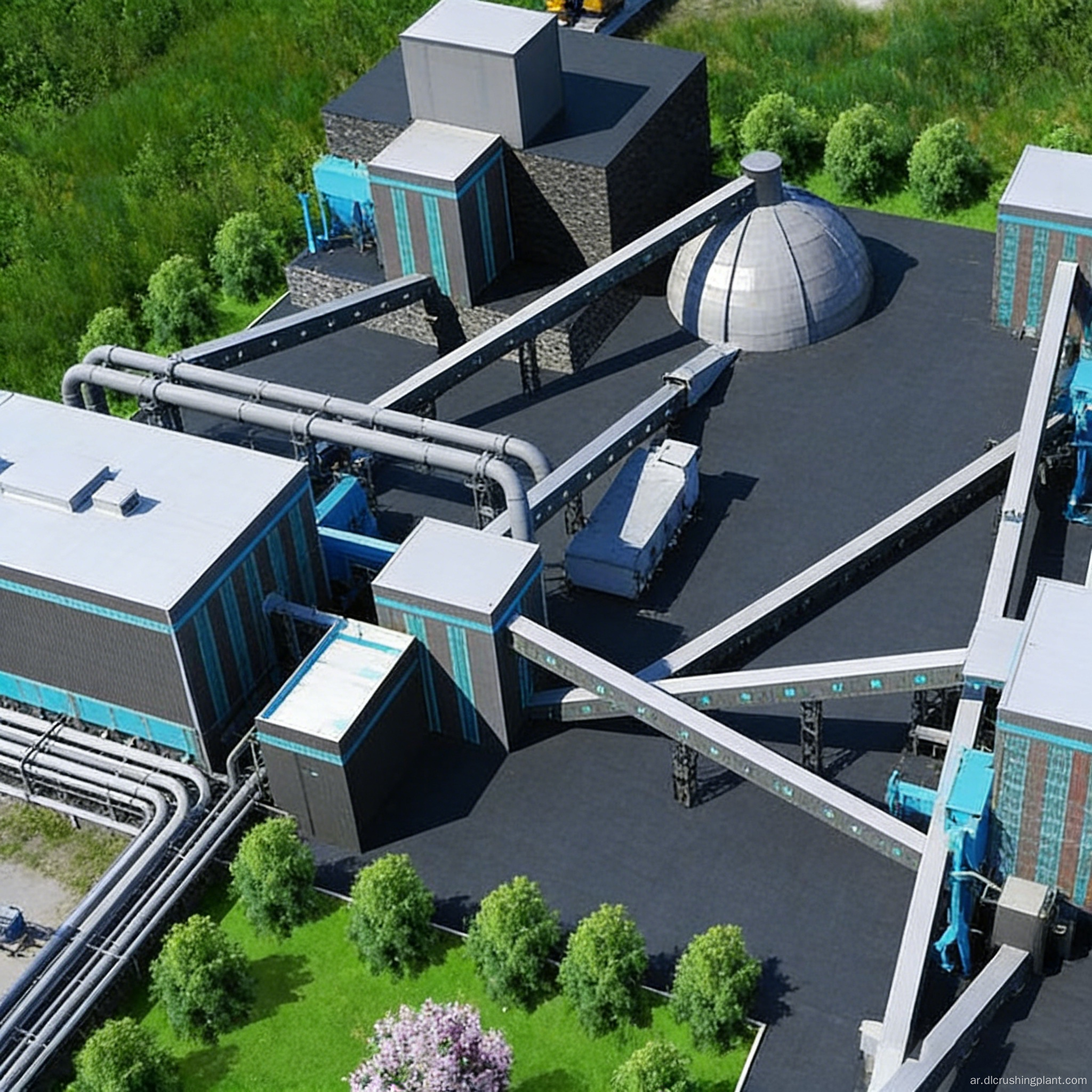

حل متكامل ومدمج لخط إنتاج الرمل الميكانيكي الصديق للبيئة القائم على الحجر الجيري

غالبًا ما تواجه مشاريع الرمل والحصى متوسطة إلى كبيرة الحجم تحديات مثل محدودية مساحة المصنع وتخطيط المعدات المشتتة، مما يؤدي إلى مسافات نقل المواد الطويلة، وارتفاع استهلاك الطاقة، وصعوبات في الإدارة والصيانة. يتمحور هذا الحل حول إنتاج 1200 طن متري في الساعة من رمل الحجر الجيري المنتج ميكانيكيًا، ويستخدم تخطيطًا رئيسيًا مربعًا وموفرًا للمساحة - يرتب المجالات الوظيفية الأساسية مثل التغذية والسحق والغربلة وتخزين المنتج النهائي في تكوين مدمج على طول محيط الموقع المربع. وهذا يضمن مسارًا واضحًا لتدفق المواد، ويقلل من مسافات نقل الحزام، ويتيح التكامل السلس بين المناطق الوظيفية. تم تجهيز الخط بالكامل بكسارة ذات مطرقة ثقيلة PCZ، ووحدة تغذية اهتزازية ZGC، ومجمع غبار كيس النبض DMC. ضمن مساحة محدودة، يحقق قدرة إنتاجية عالية تبلغ 1200 طن متري في الساعة مع ضمان الامتثال الكامل للمعايير البيئية طوال العملية. يسهل هذا التصميم الإدارة المركزية وصيانة المعدات، مما يجعله حلاً مثاليًا للمناطق ذات موارد الأراضي المحدودة.

المواد الخام (الحجر الجيري، قطع كبيرة) ← وحدة التغذية الاهتزازية ZGC (تغذية موحدة + غربال شريطي لإزالة التربة الأولية) ← كسارة المطرقة الثقيلة PCZ (سحق أحادي المسار) ← نقل الحزام لمسافة قصيرة ← شاشة اهتزاز دائرية (تصنيف وغربلة متعددة المراحل) ← تدخل المنتجات المؤهلة إلى منطقة تخزين المنتج النهائي؛ يتم إرجاع المواد غير المطابقة عبر نظام حلقة مغلقة إلى الكسارة ذات المطرقة الثقيلة للتكسير الثانوي ← يدخل جزء من المواد كبيرة الحجم، بعد التشكيل والسحق، إلى نظام صنع الرمل ← يتم غربلة وتخزين الرمال المصنعة النهائية. يتم ترتيب العملية برمتها بشكل مضغوط داخل مخطط المصنع على شكل مربع، مع ممرات نقل سيور مغلقة بالكامل بين ورش العمل وجمع الغبار مركزيًا عبر مجمعات الغبار الأكياس النبضية DMC، مما يضمن الامتثال البيئي ضمن هذا التصميم المدمج.

تصميم مخطط رئيسي مدمج ومربع الشكل وتحسين استخدام الأراضي؛ تصنيع المعدات الكاملة (المغذية + كسارة المطرقة الثقيلة + الغربال الاهتزازي + مجمع الغبار + الحزام الناقل + نظام التحكم الكهربائي)؛ تركيب المعدات المدمجة وتقليل توجيه خطوط الأنابيب؛ التركيب والتشغيل والتشغيل التجريبي المتكامل للخط بأكمله؛ تدريب المشغلين وخطة إدارة التشغيل والصيانة المركزية؛ ضمان توريد قطع الغيار.

خط إنتاج الرمال المنتجة ميكانيكيًا للحجر الجيري بقدرة 1,200 طن في الساعة في محافظة مسقط، سلطنة عمان (تم تشغيله في يناير 2024):

العميل هو مجموعة بناء محلية. يغطي موقع المصنع مساحة قدرها 45 مو فقط، وهي أصغر بكثير من الأرض المطلوبة عادةً لخط إنتاج تقليدي بقدرة 1200 طن في الساعة. اعتمدت شركتنا تخطيطًا رئيسيًا مربعًا وموفرًا للمساحة، وترتيب ورشة التكسير، وورشة الغربلة، ومنطقة تخزين المنتج النهائي بشكل مضغوط على طول الجوانب الأربعة للموقع، مع صومعة النقل ومركز التحكم الكهربائي الموجود في المنطقة المركزية. تم تقليل مسافات الحزام الناقل بنسبة 35% تقريبًا مقارنة بالتخطيطات التقليدية، كما انخفض استهلاك الطاقة للخط بأكمله بنسبة 8%. نظرًا لأنه مجهز بنظام تجميع الغبار الكيس النبضي DMC، فإن انبعاثات الغبار تلبي المعايير التنظيمية. ومنذ بدء الإنتاج، أنتج المصنع ما يقرب من 18.000 طن متري من الرمال المصنعة والركام يوميًا، حيث تم استخدام جميع المنتجات النهائية في تشييد المباني السكنية والطرق في مدينة مسقط.

"كان التصميم المربع هو الحل الأمثل لمساحة موقعنا المحدودة. كل شيء مدمج ومنظم جيدًا وسهل الصيانة. لقد حققنا 1200 طن متري في الساعة على مساحة 45 مو فقط من الأرض - وهذه كفاءة مذهلة." — مدير عام شركة مسقط للمواد الإنشائية، سلطنة عمان

س: ما هي مميزات التخطيط المربع مقارنة بالتخطيط الخطي التقليدي؟

ج: الميزة الرئيسية هي الحفاظ على الأرض - حيث يقلل التصميم المربع من البصمة بنسبة 20-35%، مع تقليل مسافات الحزام الناقل، وبالتالي تقليل استهلاك الطاقة لنقل المواد وتقليل الاستثمار في المعدات. تخطيط مدمج لخطوط إنتاج الرمل والحصى متوسطة إلى كبيرة الحجم يتم ترتيب المناطق الوظيفية على طول المحيط، مما يسمح للمنطقة المركزية بإيواء غرفة التحكم الكهربائية ومستودع قطع الغيار، مما يسهل الإدارة المركزية والصيانة السريعة.

س: ما هو الحد الأدنى لمساحة الأرض المطلوبة لخط إنتاج 1200 طن في الساعة؟

ج: باستخدام تخطيط مربع مدمج، يمكن الحفاظ على الحد الأدنى لمساحة الأرض لخط إنتاج الحجر الجيري بقدرة 1200 طن في الساعة إلى حوالي 40-50 مو (اعتمادًا على حجم جزيئات المادة الخام ومواصفات المنتج النهائي). سحق الحجر الجيري في خط إنتاج الرمل المُصنّع إذا كانت التضاريس غير منتظمة أو كانت هناك حاجة إلى حجز مساحة للتوسع المستقبلي، فيمكن تعديل التخطيط بمرونة. جهاز تجميع الغبار النفاث النبضي لخط إنتاج الرمل المنتج ميكانيكيًا وصديق للبيئة.

س: هل يؤثر التخطيط المربع على توسيع السعة؟

ج: يمكن حجز واجهات التوسعة أثناء مرحلة التخطيط الرئيسي - عن طريق تخصيص مساحة على جانب واحد من موقع المصنع المربع لتوسيع ورش التكسير الثانوية أو ورش صنع الرمل. عندما يلزم زيادة القدرة في المستقبل، ليست هناك حاجة إلى النقل الكامل؛ يمكن ببساطة تمديد المنشأة على طول الاتجاه المحجوز.
