مشروع EPC لكسارة الحجر الأزرق مع صانع الرمل ذو الدوار المزدوج والفحص متعدد المراحل

نظرة عامة على المشروع

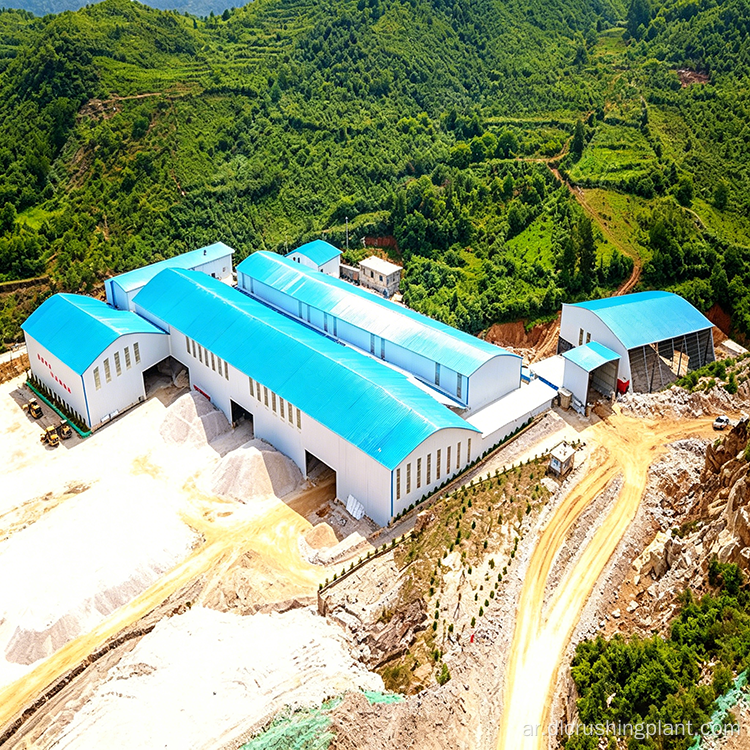

قامت شركة Zhongyu Dingli ببناء خط تكسير الحجر الأزرق وصنع الرمل بقدرة 1000 طن في الساعة كمقاول EPC لشركة Kaishishunhe Building Materials Co., Ltd. في منطقة Gui'an الجديدة، وهي منطقة جديدة على المستوى الوطني يصل فيها الطلب الإجمالي السنوي إلى 40 مليون طن. ويقع المصنع بالقرب من السوق، مما يتيح الإمداد المباشر لمشاريع البنية التحتية. يتضمن التصميم المغلق بالكامل جمع الغبار في كل مرحلة - التغذية، والسحق، والغربلة، وإنتاج الرمل، والتخزين. بلوستون، مادة متوسطة الصلابة وهشة للغاية، مناسبة بشكل مثالي لنهج الكسارة المطرقية، والتي توفر كفاءة عالية وتكلفة منخفضة للطن. تغطي حزمة EPC الهندسة المدنية وتوريد المعدات والتركيب في عقد واحد متكامل. يغطي الإنتاج المواصفات القياسية بما في ذلك الركام 05 و12 و13 بالإضافة إلى الرمال المصنعة لأسواق البناء.

تفاصيل المعدات

• وحدة التغذية الاهتزازية DLZGC2050 — وحدة واحدة، 800-1500 طن في الساعة، 22×2 كيلووات، حوض للخدمة الشاقة مع بطانات مقاومة للتآكل لتغذية مستقرة خالية من الاندفاع
• الكسارة المطرقة الثقيلة PCZ1820 - وحدة واحدة، 1000-1200 طن في الساعة، 450×2 كيلووات، سحق مرحلة واحدة لكتل ​​الحجر الأزرق حتى 800 مم مع شكل جسيم جيد
• كسارة التشكيل XPC1220 — وحدة واحدة، 500-600 طن في الساعة، 220×2 كيلووات، تكسير وتشكيل ثانوي مخصص بمطارق دوارة بزاوية 360 درجة لتحقيق التآكل المتساوي
• آلة صنع الرمل ذات الدوار المزدوج ZSJ-1215 - وحدة واحدة، 150-220 طن في الساعة، 110×4 كيلووات، دوارات مزدوجة متعاكسة مع شاشة مدمجة؛ تغذية محدودة بـ 30 مم مع معامل دقة قابل للتعديل
• 2YKZ3070 شاشة اهتزاز دائرية × 2 — كل منها 450-500 طن في الساعة، مرحلة الغربلة الرئيسية مع سطح غربلة كبير
• غربال اهتزازي دائري 3YKZ2070 × 2 — كل منها 240-300 طن في الساعة، وتصنيف إضافي وغربلة كبيرة الحجم
• غربال اهتزازي دائري 3YKZ2060 × 1 — 180-280 طن في الساعة، فحص إضافي لتصنيف المواد الدقيقة

ثلاثة خيارات تصميم عملية

1. التكسير على مرحلتين مع التشكيل المتوسط

يعمل PCZ1820 ككسارة خشنة أولية بينما يتعامل XPC1220 مع التشكيل المخصص والسحق الدقيق للمخرجات الأولية. يؤدي فصل التكسير الخشن عن التشكيل إلى منع الحمل الزائد للكسارة الرئيسية ويتيح التحكم الدقيق في شكل الجسيمات. يتميز تصميم الحجرة XPC1220 بمطارق دوارة بزاوية 360 درجة تنقلب إلى الجانب المعاكس بعد السحق، مما يضمن التآكل المتساوي وعمر الخدمة الطويل. يحتوي الركام الناتج على عدد أقل من الجزيئات ذات الشكل الإبري والرقائق، مما يجعله أكثر قدرة على المنافسة في سوق البناء.

2. الفحص ثنائي الاتجاه مع التكوين المعياري

يتم تقسيم خمس شاشات إلى مجموعتين: وحدتان 2YKZ3070 كشاشات رئيسية مع أسطح غربلة كبيرة، ووحدتين 3YKZ2070 بالإضافة إلى وحدة 3YKZ2060 للتعامل مع التصنيف الإضافي والغربلة كبيرة الحجم. يكون حجم المواد المرتجعة أصغر من حجم التغذية الرئيسية، وبالتالي فإن طرازي 2070 و2060 الأصغر قليلاً يعتبران ملائمين تمامًا - مما يضمن الكفاءة دون الإفراط في المواصفات. يمكن تغيير أحجام شبكات الغربلة بحرية دون إيقاف التشغيل، مما يسمح للمصنع بإنتاج أي مواصفات يطلبها السوق.

3. نظام الحلقة المغلقة مع صانع الرمل ثنائي الدوار

يعمل الخط بأكمله كحلقة مغلقة من التكسير، وصنع الرمل، والغربلة. يتميز ZSJ-1215 بشاشة مدمجة؛ تعود المواد كبيرة الحجم مباشرة إلى الدوارات لإعادة سحقها، مما يضمن تدرج الرمال الذي يمكن التحكم فيه. إن هشاشة Bluestone العالية تجعله مناسبًا بشكل خاص للمعالجة ذات الدوار المزدوج. خلال مواسم الذروة عندما تكون الرمال الناعمة نادرة، يتحول النظام إلى وضع صنع الرمال؛ خلال فترات خارج أوقات الذروة، يتحول إلى الوضع التجميعي النقي - لا حاجة إلى معدات إضافية، فقط تغيير الوضع.

ملاحظات العملاء والنتائج

• الامتثال البيئي: محطة مغلقة بالكامل مزودة بأنظمة تجميع الغبار تجعل الغبار غير مرئي فعليًا في المبنى. تظل أرضية الموقع نظيفة، وتظل الآلات جافة، وتتوافق بسهولة مع معايير الفحص البيئي.
• تجاوز القدرة الإنتاجية: تم تصميمه لـ 1000 طن في الساعة، ويصل ذروة الإنتاج الفعلي إلى 1200 طن في الساعة. يتم ضبط حجم المعدات بهامش كبير، مما يضمن عدم وجود نقص في الإمدادات خلال مواسم الذروة.
• الإدارة الذكية: يتيح نظام المراقبة السحابية ووحدات إدارة المخزون للمشغلين تحديد تدفق المواد والعوائق المحتملة من غرفة التحكم. يقوم المديرون بعرض حالة الإنتاج والمخزون في الوقت الفعلي على الأجهزة المحمولة دون زيارة الموقع.
• موقع متميز وشحن سريع: يقع المصنع على بعد أقل من 20 كم من مواقع البناء الأساسية في Gui'an. تصل شاحنات خلط الخرسانة إلى الموقع خلال 30 دقيقة، مما يقلل بشكل كبير من تكاليف النقل. لا تعمل الشاحنات فارغة أبدًا، مما يضمن التدفق النقدي السريع.

التعليمات

س 1: لماذا يتم تفضيل مجموعة الكسارة المطرقية بالإضافة إلى كسارة التشكيل على الكسارة الفكية بالإضافة إلى إعداد الكسارة التصادمية لبلوستون؟

Bluestone متوسط ​​الصلابة وهش للغاية، مما يجعله مثاليًا لمعالجة الكسارة المطرقية. يحقق PCZ1820 التكسير الأولي بمرحلة واحدة، مما يؤدي إلى التخلص من الكسارة الفكية. يتعامل الطراز XPC1220 بعد ذلك مع التشكيل المخصص بمطارق دوارة بزاوية 360 درجة لتحقيق التآكل المتساوي. يتطلب هذا المزيج عددًا أقل من الآلات، وعمليات تشغيل أقصر للناقل، واستثمارًا أقل، ونقاط فشل أقل مقارنة بالتكوينات التقليدية ذات الفك الزائد.

س2: كيف يقوم المصنع بالتبديل بين وضعي إنتاج الرمل الكلي والمصنع؟

يسمح تصميم الحلقة المغلقة بتبديل الوضع دون الحاجة إلى معدات إضافية. في وضع صنع الرمل، يتم تنشيط ماكينة صنع الرمل ذات الدوار المزدوج ZSJ-1215 وإعادة تدوير المواد كبيرة الحجم من خلال شاشتها المدمجة. في وضع الركام النقي، يتم تجاوز مسار صانع الرمل وتتدفق جميع المواد عبر دائرة التكسير والغربلة. يمكن تعديل أحجام الشبكات على جميع الشاشات الخمس دون إيقاف التشغيل لإجراء تغييرات في المواصفات عند الطلب.

س3: ما هي المزايا التي يوفرها نهج EPC وموقع المصنع للعميل؟

كمقاول EPC، قامت شركة Zhongyu Dingli بتسليم الهندسة المدنية وتوريد المعدات والتركيب في حزمة واحدة، مما يقلل من تعقيد التنسيق. موقع المصنع بجوار منطقة قويان الجديدة - على بعد أقل من 20 كيلومترًا من مواقع البناء الأساسية - يعني أن شاحنات الخلاطات تصل إلى الموقع في غضون 30 دقيقة. لا تعمل الشاحنات فارغة أبدًا في رحلات العودة، مما يؤدي إلى خفض تكاليف النقل بشكل كبير وتسريع التدفق النقدي للعميل.
