كسارة المطرقة خط صنع الرمل مع الغربلة على مرحلتين وتشكيل الكسارة الصدمية لمواد البناء

نظرة عامة على المشروع

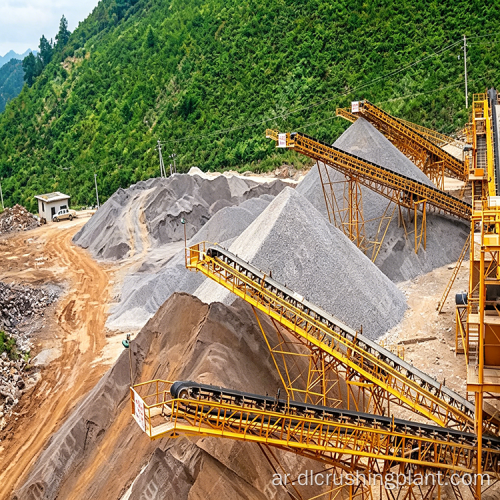

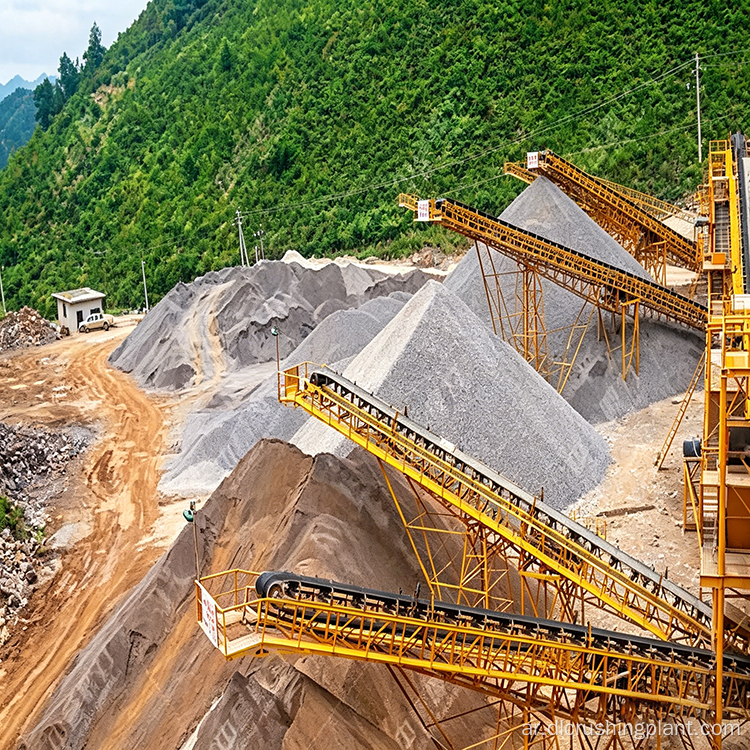

قامت شركة Zhongyu Dingli بتصميم وبناء خط إنتاج رمل البناء بطاقة 800 TPH لمنجم الحجر الجيري والحجر الأزرق في Liupanshui، Guizhou. يتميز الخط بتكوين مبسط يتمحور حول كسارة مطرقة ثقيلة PCZ1620 للتكسير الأولي، وكسارة تشكيل XPC1216 للتكسير الناعم، وأربع شاشات اهتزاز دائرية مرتبة في مرحلتي غربلة. يمكن دمج آلة صنع الرمل الاختيارية ذات الدوار المزدوج من سلسلة ZSJ لإنتاج الرمل المصنع عالي الجودة. ينتج تصميم التكسير والغربلة على مرحلتين مواصفات مجمعة متعددة مع شكل جسيم قابل للتعديل ومعامل دقة، مما يجعله حلاً فعالاً من حيث التكلفة لمستوى القدرة هذا.

تفاصيل المعدات

• وحدة التغذية الاهتزازية DLZGC1550Z - سعة الساعة 400-900 طن، توفر تغذية ثابتة للكسارات النهائية
• الكسارة المطرقة PCZ1620 للخدمة الشاقة - القدرة بالساعة 800-1000 طن، التكسير الأولي أحادي المسار للحجر الجيري والحجر الأزرق متوسط ​​الصلابة
• كسارة التشكيل XPC1216 - قدرة كل ساعة 400-500 طن، سحق وتشكيل دقيق لتقليل الجزيئات الشبيهة بالإبرة والقشارية
• غربال اهتزازي دائري 3YKZ2670 × 2 — كل منها 280-400 طن في الساعة، مرحلة الغربلة الأولية
• غربال اهتزازي دائري 3YKZ2070 × 2 — كل منها 240-300 طن في الساعة، مرحلة الغربلة الثانوية
• آلة صنع الرمل ذات الدوار المزدوج ZSJ1416 (اختيارية) - 210-280 طن في الساعة، دوارات مزدوجة مضادة للدوران لإنتاج رمل عالي؛ شبكة شاشة قابلة للتعديل للتحكم في معامل النقاء المرن

أبرز العمليات والتصميم

1. التكسير على مرحلتين مع التشكيل المتوسط

تتعامل الكسارة المطرقة PCZ1620 للخدمة الشاقة مع التكسير الأولي، تليها XPC1216 للتشكيل والسحق الناعم. ويضمن فصل هذه الوظائف بدلاً من التحميل الزائد على جهاز واحد إنتاجية عالية وشكل جسيم متحكم فيه. الحجر المسحوق الناتج لديه حواف حادة أقل، مما يجعله أكثر قدرة على المنافسة في سوق البناء.

2. فحص على مرحلتين لدرجات متعددة في مسار واحد

يتم تنظيم أربع شاشات في مجموعتين - اثنتان 3YKZ2670 للفحص الأولي واثنتان 3YKZ2070 للفحص الثانوي - تتوافق بشكل استراتيجي مع متطلبات كل مرحلة. تعمل الغربلة التدريجية خلال كل طبقة على فصل مواصفات المنتج النهائي المتعددة في وقت واحد، مما يمنع نقل المواد ذهابًا وإيابًا ويضمن كفاءة غربلة عالية.

3. نظام الحلقة المغلقة مع وحدة صنع الرمل

عندما يتم دمج آلة صنع الرمل ذات الدوار المزدوج ZSJ1416، يصبح النظام عبارة عن حلقة مغلقة من التكسير، وتصنيع الرمل، والغربلة. تعود المواد كبيرة الحجم غير المتوافقة إلى الكسارة لإعادة معالجتها؛ يتم تخزين المواد المؤهلة فقط. يؤدي ذلك إلى التخلص من النفايات ويسمح بالتبديل المرن بين الحجر المسحوق بمختلف الأحجام ووضع الرمل المُصنّع عالي الإنتاجية.

4. عملية منخفضة التكلفة وفعالة

تحل الكسارة المطرقية للخدمة الشاقة بالإضافة إلى مجموعة كسارة التشكيل محل الكسارة الفكية التقليدية وإعداد الكسارة التصادمية، مما يقلل من عدد الآلات الكبيرة. يؤدي ذلك إلى تقصير طول الحزام الناقل، وخفض تكاليف الكهرباء، وخفض نفقات الصيانة - مما يجعل إجمالي الاستثمار متواضعًا مع الحفاظ على كفاءة الإنتاج العالية.

التعليمات

Q1: كيف يمكن لآلة صنع الرمل ذات الدوار المزدوج تحقيق إنتاجية عالية من الرمل؟

يدور دواران في اتجاهين متعاكسين. تُصدم المادة أولاً بالدوار الأول، فتكتسب طاقة حركية، ثم تصطدم بالدوار الثاني. تنتج السرعة المجمعة لكلا الدوارين تأثيرًا ساحقًا عالي التأثير، مما يؤدي إلى إنتاج رمل فائق. وحدة ZSJ1416 واحدة تحقق 210-280 طنًا في الساعة عندما يتم التحكم في حجم التغذية أقل من 30 مم.

س2: لماذا نستخدم نموذجين مختلفين للشاشة بدلاً من الشاشات المتطابقة؟

تعالج كل مرحلة فحص كميات مختلفة من المواد وتوزيعات الجسيمات. تستخدم المرحلة الأولية شاشتين أكبر حجمًا 3YKZ2670 (280-400 طنًا في الساعة لكل منهما) للمواد الخشنة ذات الحجم الأكبر، بينما تستخدم المرحلة الثانوية شاشتين 3YKZ2070 (240-300 طنًا في الساعة لكل منهما) لتقليل حجم المواد الناعمة. تعمل مطابقة السعة مع الحمل الفعلي على تحسين الكفاءة وتكلفة المعدات.

س3: هل يمكن لهذا الخط التبديل بين إنتاج الرمل الكلي والمصنع؟

نعم. يسمح تصميم الحلقة المغلقة بالتبديل المرن للوضع. عند إنتاج الحجر المسحوق، يركز النظام على درجات الركام المتعددة من خلال الغربلة على مرحلتين. عند الحاجة إلى رمل مصنع عالي الإنتاجية، يتم تنشيط ماكينة صنع الرمل ZSJ1416 وإعادة تدوير المواد كبيرة الحجم لإعادة المعالجة. حجم شبكة الشاشة قابل للتعديل للتحكم في معامل النقاء.
