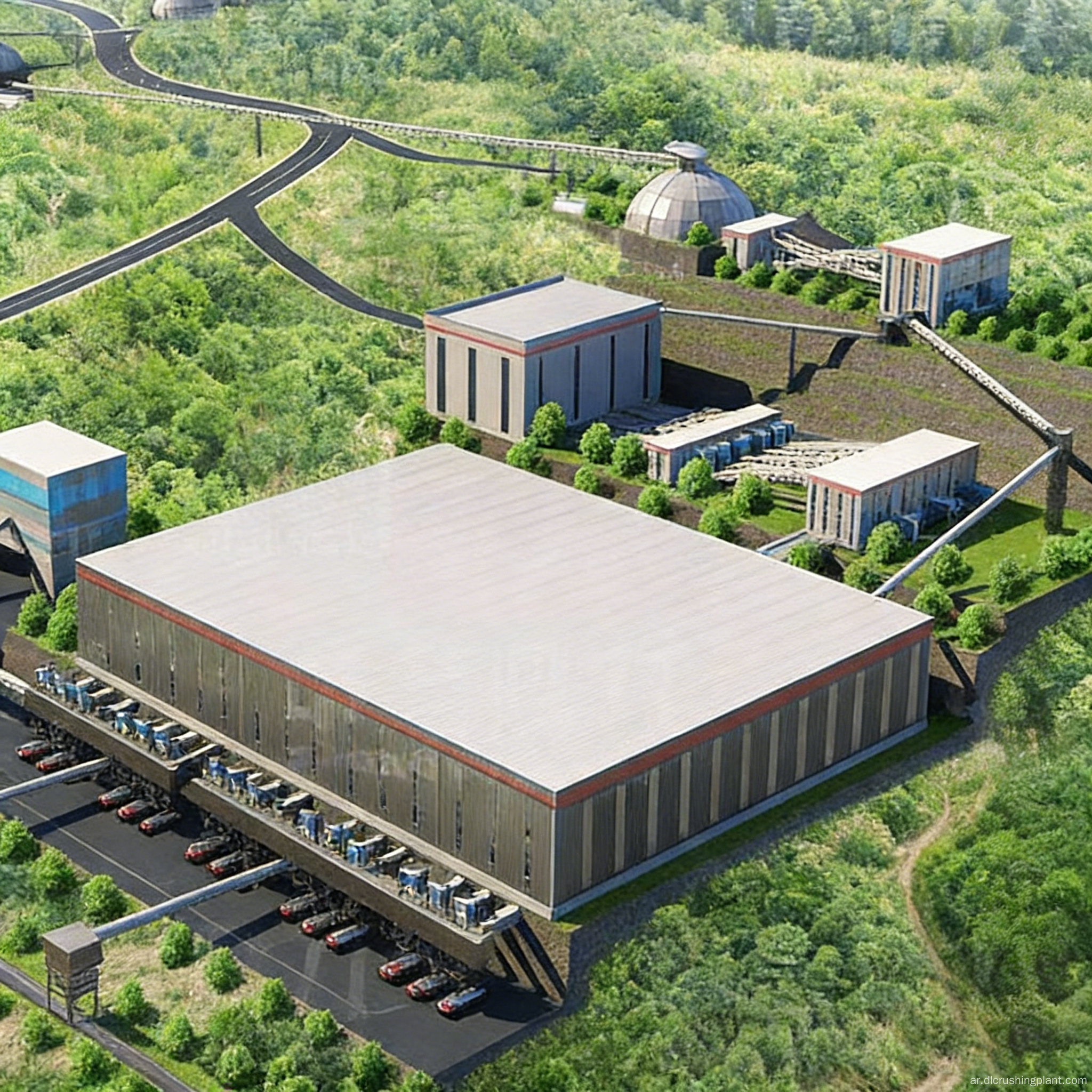

تكوين مدمج عالي الإنتاجية لخط معالجة الركام الكامل في منجم مكثف واسع النطاق

مشروع EPC الجاهز لمنجم رمل وحصى بقدرة 10 ملايين طن متري

نظرة عامة على مشروع خط إنتاج الحجر

يحدد هذا الاقتراح خط إنتاج إجمالي للحجر الجيري بقدرة سنوية تبلغ 10 ملايين طن متري وطاقة إنتاجية تبلغ 3000 طن متري في الساعة، وقد تم تصميمه وتوريده وتركيبه بالكامل بواسطة شركة Zhongyu Dingli. تشمل التحديات الأساسية التي تواجهها المناجم واسعة النطاق ثلاث قضايا رئيسية: الصعوبات في الحصول على موافقات استخدام الأراضي، وتعقيد تشغيل وصيانة كسارات متعددة بالتوازي، والضغط الكبير للوفاء بالمعايير البيئية. يتمحور الحل حول الكسارة المطرقة الثقيلة PCZ باعتبارها الكسارة الأساسية ذات المرحلة النهائية. ومن خلال الاستفادة من خصائص الصخور الناعمة للحجر الجيري، فإنها تحقق قدرة إنتاجية عالية للغاية تبلغ 3000 طن متري في الساعة مع أقل عدد من وحدات المعدات وأقصر تدفق للعملية. يتميز الخط بأكمله بتصميم مكثف ومضغوط. من خلال تكديس المعدات ثلاثي الأبعاد وتحسين مساحة معرض الناقل، يتم تقليل إجمالي المساحة بشكل كبير. توفر مجمعات الغبار ذات الكيس النبضي DMC تغطية شاملة لجميع نقاط توليد الغبار في مناطق التكسير والغربلة والنقل، مما يتيح إنتاجًا نظيفًا ومغلقًا بالكامل. تشتمل المنتجات النهائية على ثلاث مواصفات من ركام البناء: رمل مصنع 0-5 مم، 10-20 مم، و10-30 مم. ومع وجود آلة واحدة وخط إنتاج واحد قادر على معالجة 10 ملايين طن متري، يعد هذا حلاً قياسيًا للمناجم واسعة النطاق التي تسعى إلى زيادة إنتاج الإنتاج إلى الحد الأقصى مع تقليل استخدام الأراضي.

تدفق عملية خط إنتاج الحجر

يتم تغذية خام الحجر الجيري الخام بشكل منتظم ومستمر إلى الكسارة ذات المطرقة الثقيلة PCZ عبر وحدة التغذية الاهتزازية ZGC، حيث تكمل وحدة واحدة التكسير الأولي لقطع المواد الخام الكبيرة بمعدل 3000 طن متري في الساعة. بعد التكسير، يتم نقل المواد عبر سيور ناقلة مغلقة بالكامل إلى شاشة اهتزازية متعددة المراحل للتصنيف. بناءً على نطاقات حجم الجسيمات، يتم فصل ثلاثة مواصفات للركام النهائي: 0-5 مم رمل مصنع، 10-20 مم، و10-30 مم. يتم بعد ذلك نقل كل درجة عبر المزالق المغلقة وناقلات الحزام إلى الصومعة المقابلة لها. وقد تم تجهيز الخط بأكمله بمجموعة من مجمعات الغبار ذات الأكياس النبضية النفاثة DMC لتجميع الغبار ذو الضغط السلبي. تقل انبعاثات الغبار عند كل نقطة توليد للغبار عن 20 ملليجرام لكل متر مكعب، مما يتيح للخط بأكمله إكمال العملية الكاملة - من المواد الخام إلى المنتج النهائي - بطريقة نظيفة وعالية الإنتاجية ضمن تصميم مدمج وموفر للمساحة.

نطاق خدمة خط إنتاج الحجر EPC

نحن نقدم خدمة EPC متكاملة تشمل عمليات مسح المناجم في الموقع، وتحسين التخطيط المكاني ثلاثي الأبعاد، وتصميم العمليات، والمعدات المدمجة المخصصة، وتصنيع وتوريد المعدات على نطاق واسع، والتركيب والتشغيل، وتدريب المشغلين، وقبول القدرة الإنتاجية، وإدارة التشغيل والصيانة. خلال مرحلة التصميم، نركز على التخطيط المكاني ثلاثي الأبعاد، وتحسين التخطيطات المسطحة التقليدية إلى تكوينات مكدسة مدمجة لتقليل البصمة بنسبة 20 إلى 30 بالمائة. أثناء مرحلة التثبيت، تعمل وحدات التصنيع المسبق على تقليل وقت البناء في الموقع. بعد التشغيل، يتم إجراء تجربة مستمرة لمدة 72 ساعة باستخدام مواد التغذية الفعلية لمعايرة المؤشرات الأساسية مثل القدرة الإنتاجية، وحجم الجسيمات، وانبعاثات الغبار بندًا تلو الآخر. تغطي عمليات التشغيل والصيانة مراقبة عمر خدمة الأجزاء المعرضة للتآكل، والاستبدال الوقائي، وتشخيص الأخطاء عن بعد.

دراسات حالة مشروع خط إنتاج الحجر

يستخدم مشروع منجم الحجر الجيري Thanh Hoa في فيتنام، بقدرة إنتاجية سنوية تبلغ 10 ملايين طن متري، كسارة مطرقة ثقيلة PCZ ذات مرحلة واحدة في تصميم مدمج مدمج مع نظام تجميع الغبار في أكياس DMC. بدأت عملياتها في مارس 2023. وتعد مساحة المشروع أصغر بنسبة 25 بالمائة تقريبًا من مساحة المخططات التقليدية بنفس القدرة الإنتاجية، وقد اجتاز فحص القبول البيئي في فيتنام ومراجعة سلامة المناجم في المحاولة الأولى. يتم توريد ثلاث درجات من الركام إلى شبكة الطرق السريعة ومصانع الأسمنت في شمال فيتنام، في حين يتم توريد الرمال المصنعة مباشرة إلى مصانع الخرسانة الجاهزة في هانوي والمناطق المحيطة بها. تعليقات العملاء: "لقد وفر لنا التصميم المدمج بشكل كبير تكاليف حيازة الأراضي. يقع موقعنا في منطقة جبلية حيث تكون الأراضي المسطحة نادرة ومكلفة. وقد ضغط تصميمك على سعة 10 ملايين طن متري في مساحة مطلوبة عادةً لـ 6-7 ملايين طن متري. تعمل كسارة PCZ بسرعة 3000 طن متري في الساعة بآلة واحدة، مما يبسط جدولة الصيانة لدينا بشكل كبير. يحافظ نظام الأكياس DMC على الموقع بأكمله خاليًا من الغبار حتى في حالة التشغيل الكامل لقد أصبح هذا الخط المشروع القياسي لجميع المحاجر الجديدة في شمال فيتنام.

الأسئلة الشائعة حول خط إنتاج الحجر

س: هل يمكن لكسارة مطرقة واحدة للخدمة الشاقة معالجة 3000 طن متري في الساعة؟

ج: نعم، تم تصميم سلسلة PCZ من الكسارات المطرقة الكبيرة للخدمة الشاقة بقدرة معالجة تتراوح من 1600 إلى 3500 طن متري في الساعة. في ظل الظروف التي لا تتجاوز فيها قوة ضغط الحجر الجيري 150 ميجا باسكال، يمكن لوحدة واحدة تحقيق قدرة إنتاجية تبلغ 3000 طن متري في الساعة. خط إنتاج التكسير عالي السعة وخدمات EPC الجاهزة للمناجم يتم تحقيق ذلك في المقام الأول من خلال قطر الدوار الكبير وسرعة الدوران العالية.

س: هل يؤثر التصميم المدمج على صيانة المعدات؟

ج: لا، لا. يتم تحقيق التصميم المدمج من خلال التراص ثلاثي الأبعاد وتحسين المساحة. لا يزال يتم حجز مساحة تشغيل وممرات رفع كافية لكل قطعة من المعدات وفقًا لمعايير الصيانة، كما أن أبواب الصيانة ومنصات التشغيل مجهزة بالكامل، مما يسمح بإجراء عمليات الفحص الروتينية واستبدال أجزاء التآكل بشكل طبيعي.

س: هل يمكن تعديل مواصفات المنتج الثلاثة؟

ج: يمكن تغيير أحجام شبكة الشاشة حسب الحاجة. تتضمن التكوينات القياسية 0-5 مم، و10-20 مم، و10-30 مم. يمكن للعملاء إضافة مواصفات مثل 20-40 مم بناءً على طلب السوق عن طريق ضبط تكوين الشاشة ببساطة. خط إنتاج تكسير وغربلة الحجر الجيري على نطاق واسع لعمليات التعدين.

س: هل الاستثمار في حماية البيئة مهم بالنسبة لقدرة إنتاج سنوية تبلغ 10 ملايين طن متري؟

ج: يمثل الاستثمار في حماية البيئة ما بين 8 إلى 12 بالمائة من إجمالي الاستثمار. تتميز مجموعة مجمعات الغبار ذات الأكياس DMC بتكاليف تشغيل منخفضة وعمر خدمة طويل لأكياس الفلتر، كما أن تشغيلها المغلق بالكامل يزيل بشكل أساسي مخاطر العقوبات البيئية؛ العائدات الإجمالية تتجاوز بكثير الاستثمار.

س: هل يمكن توسيع النظام ليشمل المزيد من المواصفات أو زيادة نسبة إنتاج الرمال؟

ج: نعم. يتضمن التصميم واجهات لوحدات صنع الرمل وتشكيله. يمكنك إضافة آلة صنع الرمل ذات الدوار المزدوج ZSJ لزيادة نسبة الرمل المصنع أو دمج آلة تشكيل لتحسين شكل الجسيمات من الركام الخشن. خدمات هندسية متكاملة لحلول تكسير الحجر الجيري عالية الإنتاجية يمكننا تقديم خطط توسع مرحلية.

للحصول على حل مخصص وعرض أسعار لخط إنتاج تكسير الحجر الجيري بقدرة 10 ملايين طن متري سنويًا، يرجى ترك رسالة عبر الإنترنت أو الاتصال بفريق الأعمال الدولي لدينا عبر البريد الإلكتروني.
